11.4. Будівлі для утримання худоби і птиці.
Такі будівлі проектують прямокутними в плані, без перепаду висот з уніфікованими прольотами одного напрямку.
У відповідності з уніфікованими габаритними схемами одноповерхові будівлі мають прольоти 6; 7,5; 9; 12; 18; 21 і 24м, крок колон 3 і 6м, висоту приміщень (від полу до низу несучіх конструкцій) 2,4; 2,7; 3; 3,3; 3,6; 4,2м.
Планування приміщень в плані залежить від умов утримання тварин і птиці. В тваринницьких будівлях стійлові приміщення повинні мати зручний зв'язок з підсобними та службовими приміщеннями. Такі ж вимоги пред'являють до планувальних рішень птахоферм (до 3х поверхів).
Констурктивною основою сучасних птахів тваринницьких і пташинних будівель є каркас з використанням індустріальних конструкцій заводського виготовлення та виробів із місцевих будівельних матеріалів (цегла, природний камінь і ін.).
При ширині будівлі до 27м покрівлю влаштовують із хвилястих азбестоцементних листів, а при більшій – із рулонних або мастичних матеріалів. Відвід води з покриттів будівель, як правило, зовнішній неорганізований, а при ширині більше 36м – внутрішній.
Тваринницькі будівлі мають природнє освітлення, а будівлі пташарень – природне і штучне.
Підлоги в будівлях для отримання тварин і птиці влаштовують безпустотними (суцільними) і малотеплопровідними. Решітчасті (цеглеві) підлоги і лотки для втдалення гною проектують без ухилу.
Тваринницькі та пташині будівлі в залежності від призначення та кліматичних умов утеплюють і облаштовують природною чи штучною вентиляцією. Однак мікроклімат в таких будівлях руйнівно впливає на будівельні конструкції, які потребують захисту від корозії. Будівлі для утримання худоби та птиці облаштовують системою опалення, а також системами кормороздачі, гноєвидалення, водопостачання та енергопостачання.
11.5. Склади для збереження зерна, овочів і силосу.

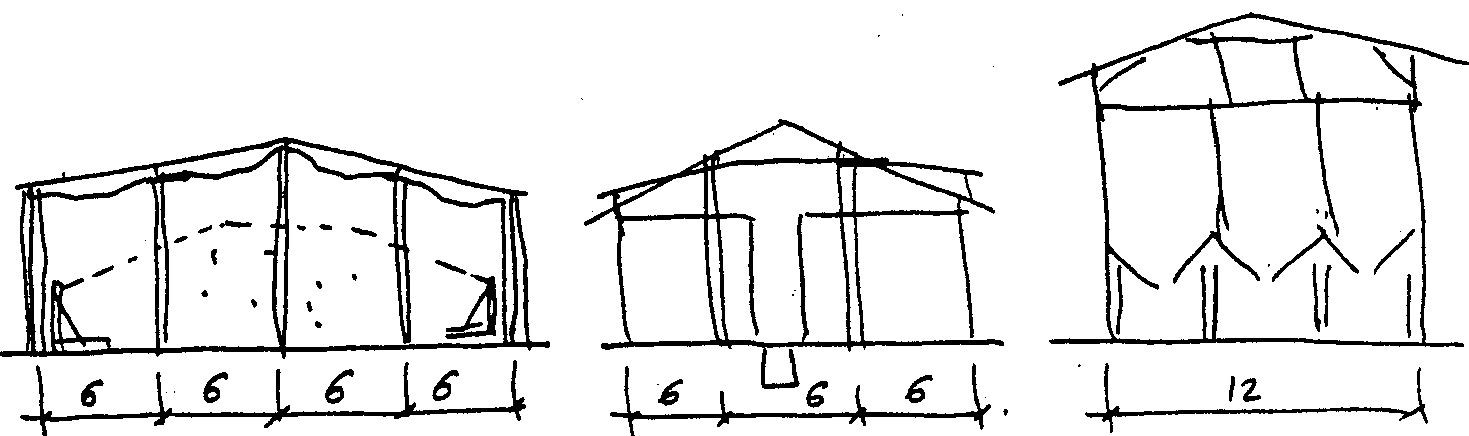

Зерносховища розрізняють за способом збереження: напольні, закромні, бункерні.
Вони
представляють собою одноповерхові
прямокутні неопалювальні будівлі і
природнього освітлення. Такі будівлі
проектують з несучими стінами або
каркасними. Для сприйняття бокового
тиску зерна зовнішні несучі стіни
підсилюють контрфорсами або збільшують
їх товщину в нижній частині. Вподовж
поздовжніх панельних стін каркасних
будівель установлюють підпірні інвентарні
щити, що сприймають навантаження від
зерна.
Підлоги в складах збереження зерна бетонні або асфальтобетонні. Панелі покриття або азбоцементні листі спираються на несучі елементи із збірного залізобетону, металу чи клеєної деревини.
Бункерні склади мають підбункерне приміщення ємності для збереження зерна та надбункерну галерею. Зовнішні стіни таких будівель обшивають азбестоцементними листами.
Для механізації завантажувально-розвантажувальних робіт в складах зберігання зерна влаштовують технологічне обладнання, а також забезпечуються активна вентиляція приміщень.
Картопле-
та овочесховище в
лаштовують
заглибленими або наземними. Це
одноповерхові прямокутні будівлі без
природного освітлення.
Закрома, стелажі та штабелі для зберігання картоплі та овочів розміщують вподовж поздовжнього проходу. Вхідні тамбури облаштовують утепленими (зовнішньою) і решітчатими (внутрішніми) дверима.
Будівлі сховищ мають неповний або повний каркас. Зовнішні стіни влаштовують із цегли, бетонних блоків, крупних панелей. Покриття суміщені по збірних галузях і проїздах бетонні або асфальтобетонні, в закромах – грунтові.
Необхідний температурно-вологісний режим в приміщеннях підтримується опалювально-вентиляційною системою.

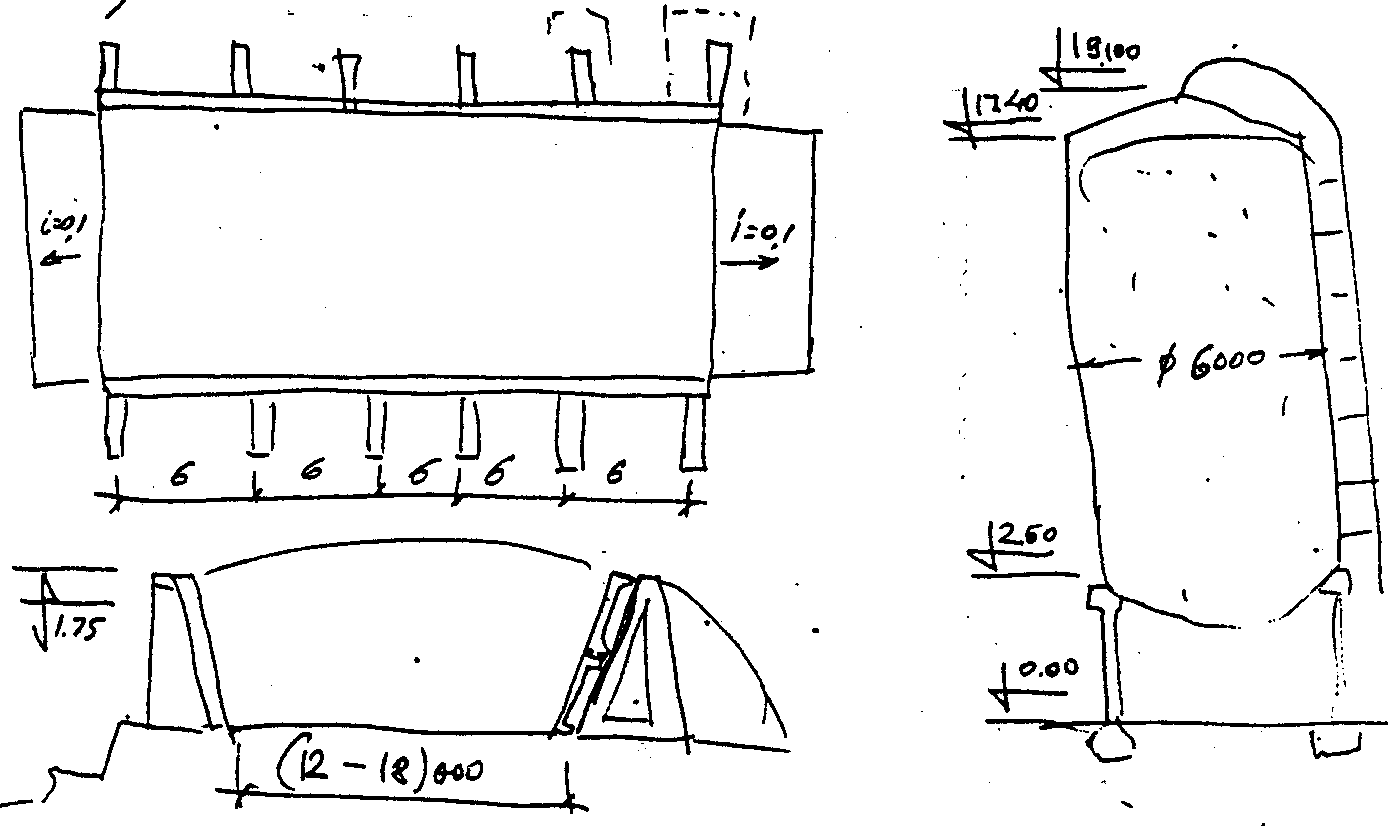

Силовні траншеї та башти призначені для зберігання консервованих зелених кормів.
Наземні
та заглиблені траншеї мають ширину
6, 9, 12 і 18м. Із збірних залізобетонних
плит і контрфорсів монтують стіни
траншей, із монолітного бетону влаштовують
днище. Для в'їзду автомобілів
в торцях траншей влаштовують пандуси.
Силос укладений в траншею, накривають синтетичною плівкою і утеплюють 20-30см шаром землі, а в торцях закривають дерев'яними щитами, люками соломи.
Силосні башти зводять із кирпича, бетона, металу. Вони складаються із фундамента, днища, корпуса (ствола, покриття та пристроїв для завантаження та вивантаження силосу).
