Комплекс пневматических измерительных преобразователей (II поколение)

13 ДА – преобразователь для измерения абсолютного давления газа;

13 ДИ – для измерения избыточного давления;

13 ДИВ – для измерения избыточного давления и вакуума;

13 ДД – преобразователь перепада давления;

13 ТД – преобразователь температуры газа, пара или жидкости.

Все эти приборы имеют одинаковые пневмопреобразователи, но разные измерительные блоки в зависимости от измеряемого параметра.

Измерительный преобразователь перепада давления типа 13дд11

13ДД11 предназначен для измерения перепада давления и преобразования его в пневмосигнал от 0,2 до 1 кгс/см² с выходом по линии связи на вторичный прибор.

Принцип действия основан на пневматической силовой компенсации.

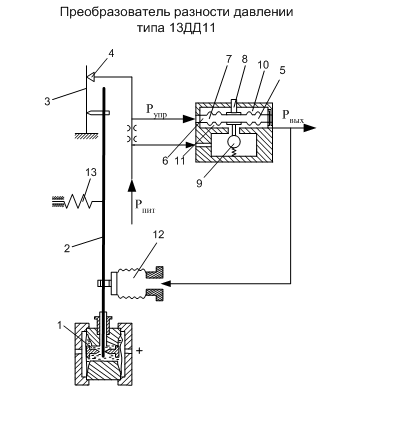

Рис. 3.6 Дифманометр мембранный 13ДД11

Устройство:

1-мембранный блок;

2-рычаг;

3-заслонка;

4-сопло;

5-камера управления;

6,7-мембраны;

8,9-клапаны;

10,11-камеры;

12- сильфон обратной связи (СОС);

13-корректор нуля;

13ДД11 построен по блочному принципу. Он состоит из 2-х мембранного измерительного блока и однорычажного пневмосилового преобразователя. Измерительный блок состоит из чувствительного элемента и закрывающих его фланцев, стянутых болтами и образующих с ним две камеры: (+) и (-) для подвода перепада давления.

Мембранный блок заполняют полиэтилсилоксановой жидкостью.

Воздух питания давлением 1,4 кгс/см² через фильтр и редуктор поступает в усилитель мощности и через сопло выходит в атмосферу.

Под воздействием перепада давления на чувствительном элементе измерительного блока возникает усилие, которое действует на рычаг вывода. Он поворачивается на небольшой угол и перемещает заслонку относительно сопла. В случае приближения заслонки к соплу давление в камере управления 5 усилителя возрастает, и металлические мембраны 6 и 7 закрывают клапан 8 и открывают клапан 9. В результате давление в камерах 10 и 11 увеличивается. Это давление является выходным сигналом. Одновременно оно поступает на сильфон обратной связи, усилие на котором компенсирует усилие от изменения перепада давления.

Узлы настройки:

1. корректор нуля (для установки начального значения выходного сигнала, равного 0,2 кгс/см² );

2. СОС – настройка на заданный предел измерения осуществляется перемещением СОС вдоль рычага.

Перенастройка прибора с одного предела на другой (тарировка) осуществляется путем замены СОС ( 28, 34, 42 мм).

Малые перепады: Большие перепады:

0  630 кгс/м²; 0  0,4 кгс/см²;

0  1000 кгс/м²; 0  0,63 кгс/см²;

0  1600 кгс/м²; 0  1,0 кгс/см²;

0  2500 кгс/м²; 0  1,6 кгс/см².

Класс точности: 0,6; 1,0.

Дифманометры 13ДД11 отличаются диаметрами сильфонов обратной связи и диаметрами мембран измерительного блока.

Проверка дифманометров на «о» по месту

1 – диафрагма;

2 – линии связи;

3, 4 – запорные вентили;

5 – уравнительный вентиль;

6 – дифманометр.

Рис. 3.7 Схема проверки дифманометра

Настройка осуществляется вращением винта корректора нуля. Проверить прибор на «О» – это значит: измеряемый перепад давления будет равен нулю, а выходной сигнал должен быть равен 0,2 кгс/м².
