38. Плиты покрытия с асбестоцементными обшивками. Проектирование, схема расчета.

П литы и панели с асбестоцементными полками изготавливают с деревянным каркасом. Для полок применяют плоские асбестоцемент-ные листы толщиной 8...10 мм. При кровле из волнистых асбестоцементных листов обыкновенного или унифицированного профилей верхнюю полку не делают, а внутренние полости плит защищают от увлажнения полиэтиленовой пленкой. Плиты и панели с асбестоцементными полками имеют длину 3—6 м, ширину 1—1,5 м, и уклады­ваются непосредственно, на основные несущие конструкции покры­тий. Продольные ребра выполняют из цельных досок толщиной не менее 40 мм или клееными с шагом не более 500 мм, а поперечные — из цельных досок, которые устанавливают по торцам плит и под стыками полок. Полки крепят к ребрам оцинкованными шурупами размером не менее 5х60мм с потайной головкой через раззенкованные отверстия, диаметр которых на 2 мм больше диаметра шурупа. Расстояние между осями отверстий 20...60 диаметров шурупа. Шурупы ставят на расстоянии не ближе 15 мм от конца полки. Волнистые листы крепят' по правилам устройства кровель. Плиты и панели с асбестоцементными полками применяются в холодных и утепленных покрытиях помещений с асбестоцементной и рулонной кровлей, потолок которых должен быть несгораемым. Плиты и панели с дощатыми ребрами при шаге несущих конструкций вдоль здания 3 м, а также при укладке плит покрытия вдоль ската на прогоны, можно выполнять двухпролетными длиной 6 м с укладкой на три опоры. В этом случае целесообразны наружные продольные ребра сплошные, а средние — из досок длиной 4,2 м со стыком на средней опоре внахлестку. Средние ребра рассчитывают как двухпролетную балку на прочность по изгибающему моменту в пролете и на жесткость. Изгибающий момент на опоре воспринимается сечением из двух досок. Крайние ребра не рассчитывают, а принимают такого же сечения, как средние, поскольку они воспринимают нагрузку вдвое меньше. Гвозди, соединяющие доски средних ребер, рассчитывают на поперечную силу в средней опоре. Эти плиты также работают и рассчитываются по прочности асбестоцементной обшивки на растяжение при изгибе, по прочности соединений и по прогибам, как балки составного сечения на податливых связях. Проверка нормальных напряжений: σ=M/(Wk_w)<=R_и. W=bh²/6 – момент сопротивления условно цельного сечения, k_w- коэффициент податливости соединений на шурупах принимаются: при проверке прочности K_w=0,4 при проверке прогиба K_ж=0,35, расчетное сопротивление асбестоцементных листов растяжению R_р = 4 МПа, а предельный относительный прогиб равен '/зоо пролета. Соединительные шурупы рассчитывают по несущей способности при изгибе и по смятию древесины, как в односрезных несимметричных соединениях на изгибаемых винтах, на сдвигающие усилия при изгибе на половине длины пролета. Расчет асбестоцементных обшивок по прочности при изгибе на сосредоточенный груз не требуется, поскольку при рекомендуемых расстояниях между продольными ребрами не более 50 см они работают с достаточными запасам прочности.

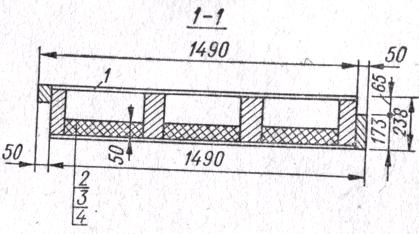

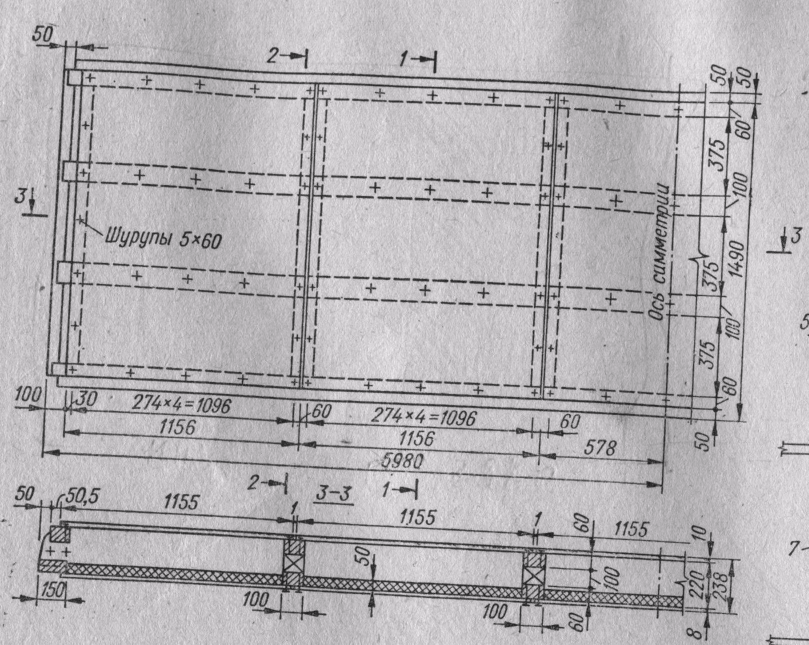

Рис. Асбестоцементная панель покрытия: а — конструкция панели; б — деталь крепления листов обшивки; 1 — верхняя обшивка; 2 — утеплитель; 3 — слой битума; 4 — нижняя обшивка; 5,6,7 — гвозди, 8 — шурупы
