2. Побудова тіл обертання

Створити циліндр за допомогою операції Выдавливание. Діаметр основи - 80 мм, висота циліндра -100 мм.

1. Побудова ескізу будемо вести в горизонтальній площині.

2. Виберіть команду Окружность - .

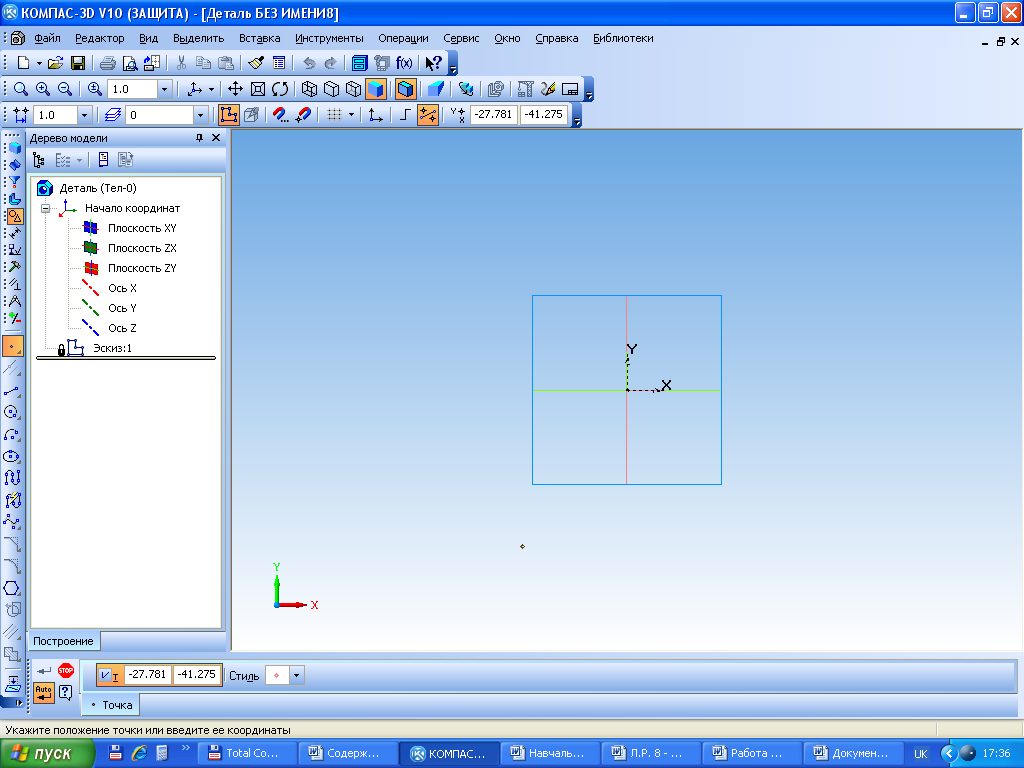

3. За запитом в рядку повідомлень прив'яжіться до початку координат - точка (0,0). Введіть радіус кола 40 мм.

4. Натисніть кнопку команди Закінчити редагування (ескізу).

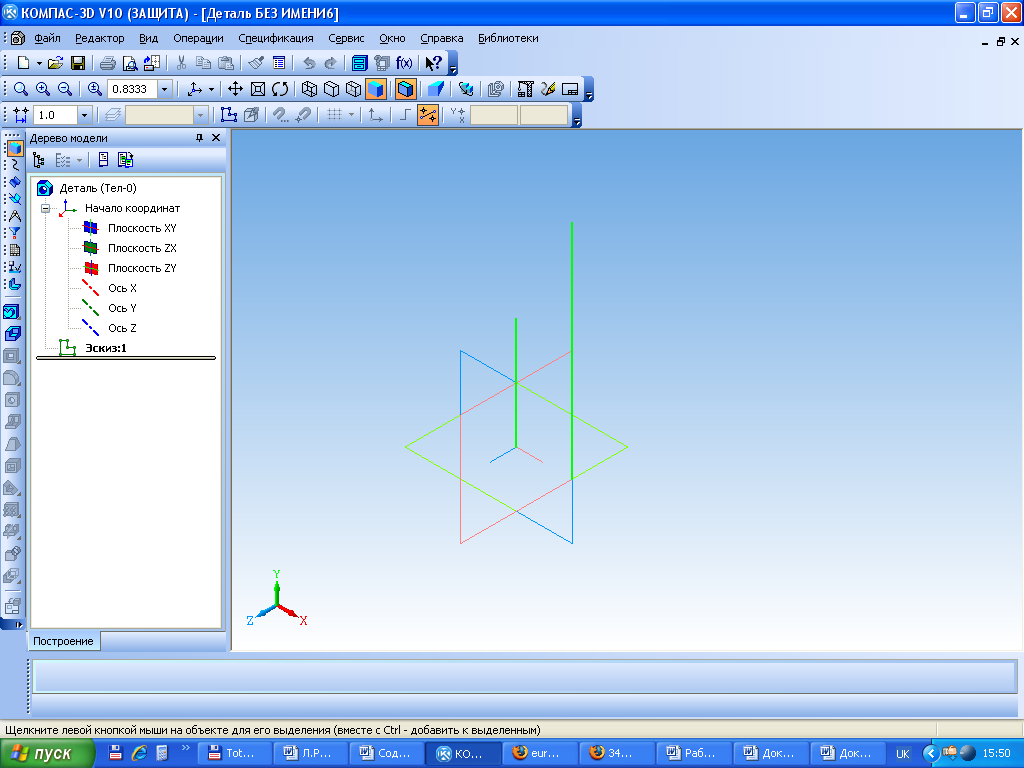

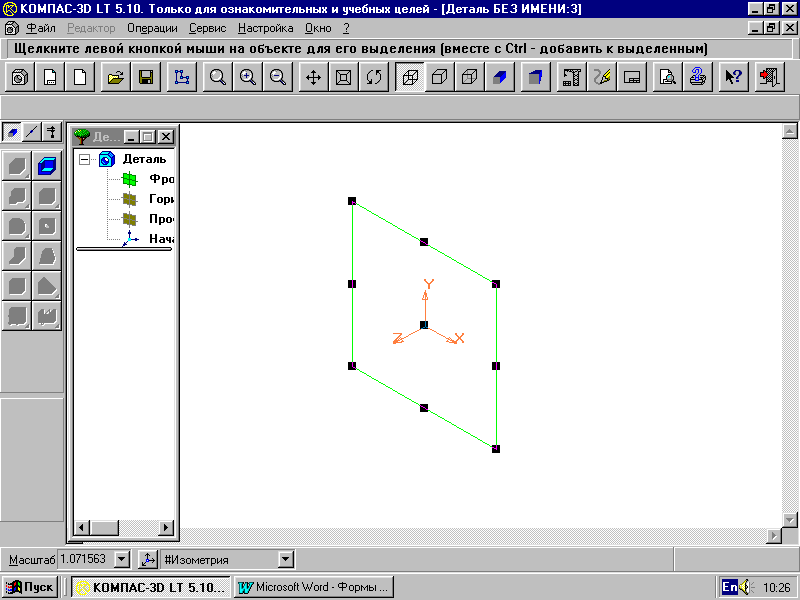

5 . Виберіть поточну орієнтацію: Изометрия (рис. 4).

Рис. 4

6 . На інструментальній панелі побудов деталі виберіть команду Операция выдавливания .

Тепер можна промоделювати циліндр, змінюючи параметри операції видавлювання.

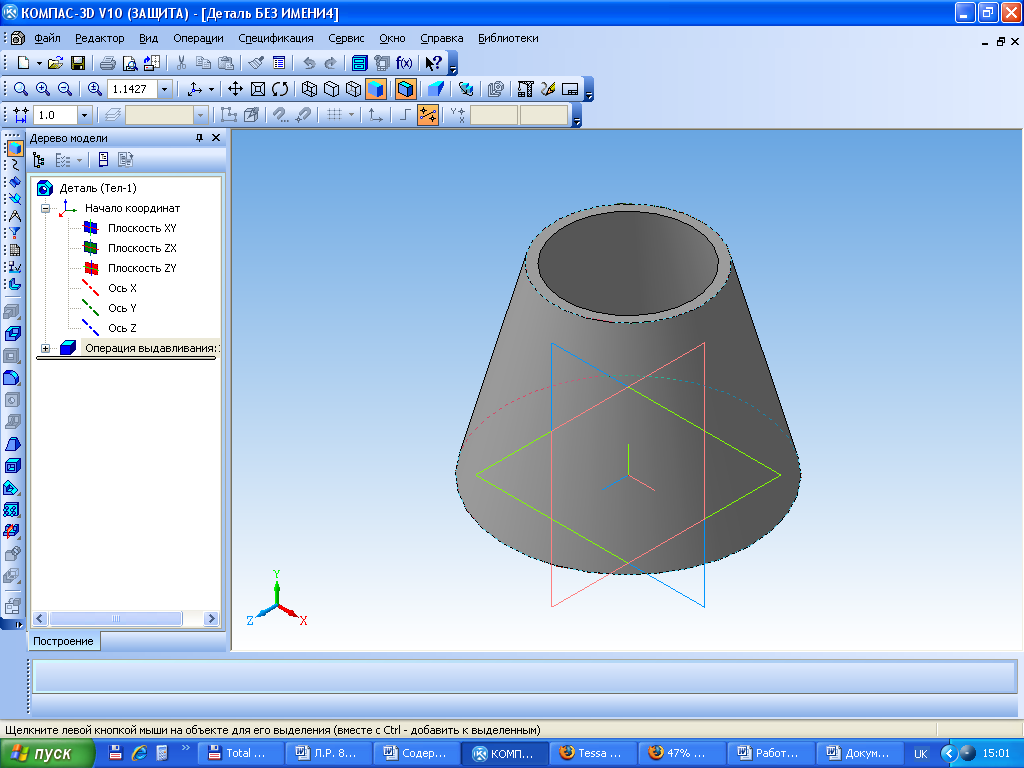

7. На панелі властивостей виберіть Тонкая стенка, задайте її тип і товщину. Ви отримаєте трубу (рис. 5).

Рис. 5 Рис. 6

8. Режимі редагування створити зрізаний конус.

Побудувати циліндр за допомогою операції Вращение. Параметри циліндра: висота 100 мм, діаметр підстави - 50 мм.

1. Створити ескіз у фронтальній площині, що містить твірну циліндра - відрізок прямій (довжиною 100 мм) і вісь обертання (тип ліній - штрих-пунктирна або осьова), що проходить через початок координат.

2. Відрізок твірної проходить через точки (25, 0) і (25, 100).

3. Ось обертання (не забудьте перемінити тип лінії) проведіть через крапки (0, 0) і (0, 50).

Довжина осі обертання може бути вибрана довільною, тому що вона носить допоміжний характер.

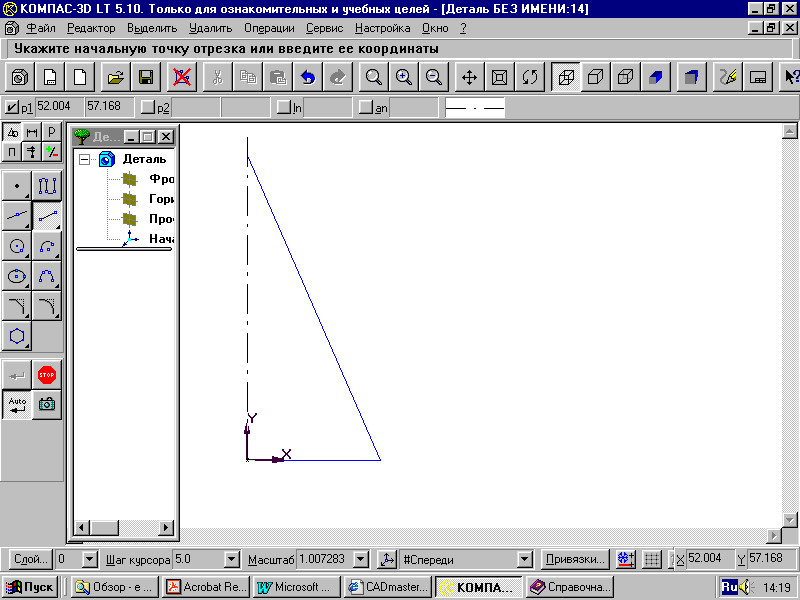

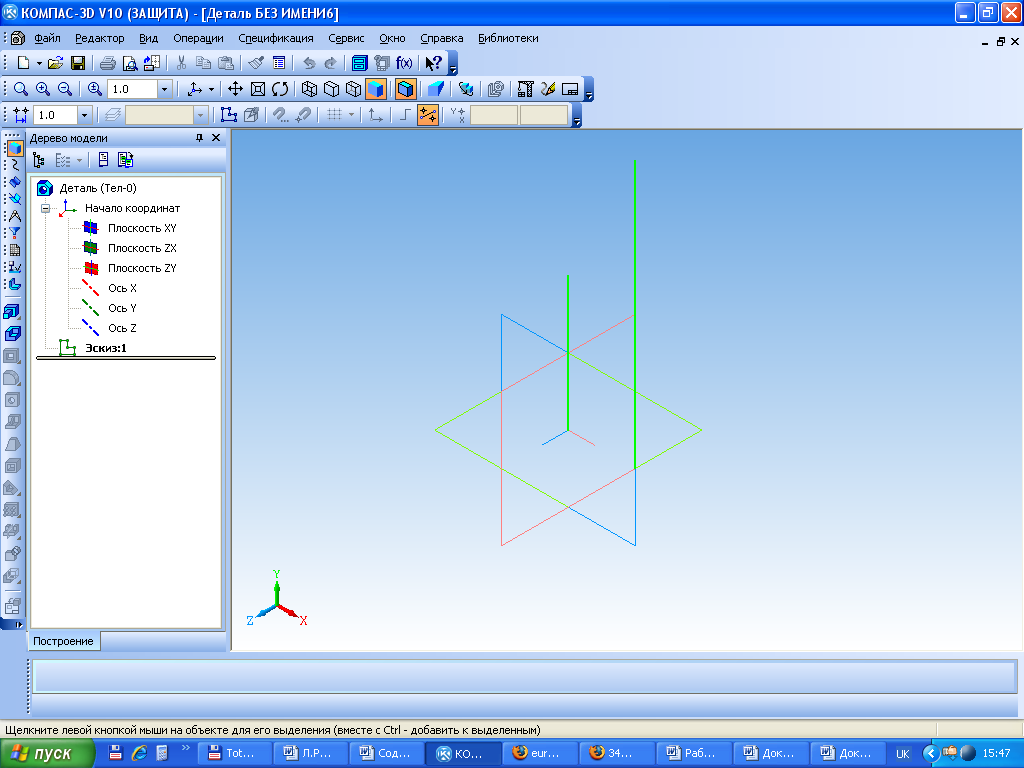

П ісля виконання ескізу ви одержите на екрані наступне зображення рис. 7.

Р ис. 7

4. Виберіть команду Операция вращения .

Існують два режими обертання.

Тороид, при якому створюється тонкостінна оболонка - елемент із отвором уздовж осі обертання. У нашому випадку виходить тонкостінна труба.

Сфероид, при якому побудова елемента здійснюється з урахуванням проекції кінців контуру на ось обертання, тобто в результаті виходить суцільний елемент.

5 . На рис. 8 показані результати обертання твірної циліндра у двох режимах: Тороид і Сфероид. При цьому значення кута прямого напрямку обрано рівним 90⁰, для того, щоб можна було «подивитися» деталь «усередині».

Тороид Сфероид

Рис. 8

Побудувати правильний конус. Радіус основи - 35 мм, висота конуса - 80 мм.

1. Будуємо ескіз відрізків у фронтальній площині з координатами:

Перший відрізок: (0, 0), (35, 0) – заготовка основи.

Другий відрізок: (35,0), (0,80) – твірної конуса.

Ось обертання спрямована уздовж осі 0Y.

Рис. 9

2. Після виконання кінематичної операції обертання в режимі Сфероид з відключеною тонкою стінкою одержимо конус рис. 10.

4. Побудова сплайнових поверхонь.

Створити вазу за допомогою операції Вращение; твірна поверхні – NURBS - криву.

1 . Виберіть Фронтальну площину й потім команду Новий ескіз - .

2. Виберіть команду NURBS - кривая .

Для створення твірної вази виберіть сім точок з такими координатами:

(0, 0), (40, 20), (40, 40), (15, 60), (5, 70), (5, 85) і (15, 100).

3 . Створіть об'єкт.

Рис. 10

4. Проводимо осьову вертикальну лінію. Виберіть команду Отрезок. Переміните тип лінії на Осевую!

6. Прив'яжіться до точки (0,0) і проведіть вертикальний відрізок. Довжина відрізка особливого значення не має.

7. Закінчите редагування ескізу.

8. Виберіть поточну орієнтацію Изометрия.

9. На інструментальній панелі виберіть команду Вращение.

У вікні діалогу вкажіть:

Тороид

Два напрямки по 180⁰.

Параметри тонкої стінки: усередину, товщина - 2мм.

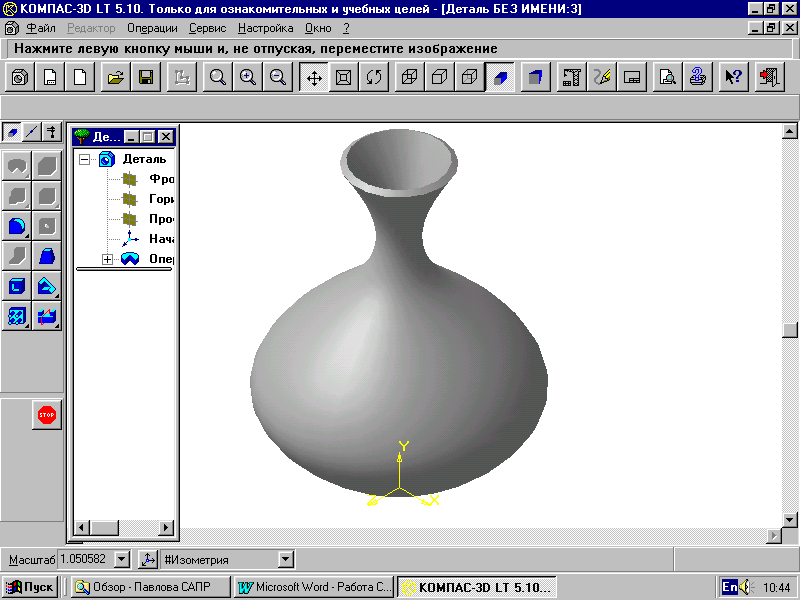

Натисніть кнопку Создать. Ви побачите вазу – рис. 11

Рис. 11

Питання та завдання для самоконтролю та самоперевірки:

1. Як здійснюється перехід у підсистему тривимірного моделювання. Виконати настройку підсистеми.

2. Розкажіть як виконується побудова прямокутного паралелепіпеду, правильної трикутної призми, правильної піраміди в підсистемі КОМПАС 3D.

3. Розкажіть як виконується побудова циліндра, конусу, сфери різними операціями в підсистемі КОМПАС 3D.

4. Побудувати, радіус твірної кругової траєкторії 80 мм, радіус твірної тора 15 мм.

5. Побудувати модель сфери. Діаметр сфери 60 мм.
