Расчёт токов кз для выбора оборудования подстанции.
Расчетные рабочие токи:
Трансформатор на стороне ВН и НН расчетные нагрузки определяются с учетом установки в перспективе трансформаторов следующий по шкале ГОСТ номинальной мощности
Таблица №5
Подстанции |
Sном , МВ . А |
Тип |
Каталожные данные |
Расчетные данные |
|||||||
Uном , кВ |
uк , % |
Ркз , кВт |
Рхх , кВт |
Iхх , % |
RT , Ом |
ХТ , Ом |
Qхх , кВар |
||||
ВН |
НН |
||||||||||
|
16 |
ТДН-16000/110 |
115 |
11 |
10,5 |
85 |
18 |
0,7 |
4,4 |
86,8 |
112 |
2.Расчетные токи кз.
Определение расчетных токов КЗ необходимо для выбора выключателей по коммутационной способности, проверке аппаратов и проводников на электродинамическую и термическую стойкости, а также для расчетов уставок релейной защиты. В сетях с эффективно заземленной нейтралью (сети 115 кВ) ток однофазного КЗ может превышать ток трехфазного, поэтому необходимо для РУ ВН расчитать ток трехфазного КЗ и ток однофазного КЗ и если окажется, что ток однофазного больше трехфазного, необходимо принять меры по уменьшению тока однофазного КЗ.
Величины эквивалентных сопротивлений системы относительно шин высшего напряжения в режиме наибольших нагрузок составляют по прямой последовательности.
-
прямая последовательность
-
нулевая последовательность

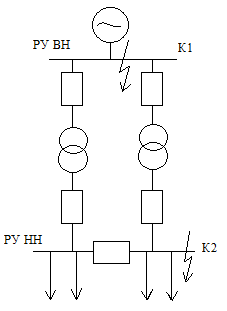

Определяем значение периодической составляющей тока трехфазного КЗ в точке К1.
Определим ток однофазного КЗ для этой точки К1 для чего составим схему замещения нулевой последовательности:
Для уменьшения тока однофазного КЗ необходимо разземлить нейтраль одного из трансформаторов. Дальнейшие расчеты при выборе аппаратов подстанции будут ориентированы на величину токов трехфазного КЗ.
Расчитаем величину ударного тока и постоянную времени затухания аппериодической составляющей тока КЗ.
Та-постоянная времени цепи
-ударный
коэффициент
Определим время расхождения контактов ВВ отключающего ток КЗ, предварительно предполагаем использования выключателя ВМТ-110Б 40/2000УХЛ1
Периодическая
составляющая тока КЗ в момент времени
принимается
равной
Апериодическая
составляющая тока в момент времени
Относительное
содержание апериодической составляющей
в полном токе в момент времени
:
Интеграл Джоуля
в случае удалённого КЗ при учете, что
В точке К2:
Определим время расхождения контактов ВВ отключающего ток КЗ, предварительно предполагаем использования выключателя ВВЭ-10-20/1600У3
Выбор и проверка силовых выключателей и короткозамыкателей
Выключатель выбирают по напряжению, току, конструктивному исполнению, роду установки и проверяют на термическую и динамическую устойчивости и отключающую способность в режиме КЗ.
тип |
|
|
|
|
|
|
|
ВМТ-110Б 40/2000УХЛ1 |
2000 |
102 |
50 |
3 |
40 |
0,03 |
41 |
ВВЭ-10-20/1600У3 |
1600 |
52 |
20 |
3 |
20 |
0,055 |
23 |
ВМТ -110Б 40/2000УХЛ1
В - Выключатель
М - масляный
Т - трехполосный
110-Номинальное напряжение 110 кВ,
Б – категория по длине пути утечки внешней изоляции
40-Номинальный ток отключения 40 кА,
2000-Номинальный ток 2000, А
УХЛ1-Климатическое исполнение – умеренно- холодный , 1-й категории размещения
ВВЭ-10-20/1600У3
В - Выключатель
В - вакуумный
Э - электромагнитный
10-Номинальное напряжение 10 кВ,
20-Номинальный ток отключения 20 кА,
1600-Номинальный ток 1600, А
У3-Климатическое исполнение – умеренный, 1-й категории размещения
Выбор выключателя проводят по следующим параметрам:
По напряжению установки
По длительному или номинальному току.
Проверка на отключающую способность
-
номинальное допускаемое значение-это
проверка возможного отключения
апериодической составляющей тока КЗ.
-номинальное допускаемое значение апериодической составляющей в отключаемом токе для времени
-нормированное значение содержания апериодической составляющей в отключаемом токе.
Проверка на электродинамическую стойкость, где
-действующее значение периодической составляющей предельного сквозного тока КЗ.
-ток
электродинамической стойкости.
Проверка на термическую стойкость.
Разъединители выбирают и проверяют также как и выключатели, но только не выполняют проверку на отключающую способность.
1)
2)
3)
-предельный
сквозной ток КЗ.
4)
|
|
главные ножи |
Заземляющие ножи |
||||
тип |
|
|
|
|
|
|
|
РВРЗ-Ш-1-10/2000 У3 |
2000 |
85 |
31,5 |
4 |
85 |
31,5 |
1 |
РНД3-1-110/630 Т1 |
630 |
80 |
31,5 |
4 |
80 |
31,5 |
1 |
РВРЗ-Ш-1-10/2000 У3
Р – Разъединитель;
В - внутренней установки;
З - с заземляющими ножами ;
количество и расположение заземляющих ножей (1а - с одним ножом со стороны главного ножа с ламелями, 1б - без ламелей, 1 - с любой стороны, 2 - с двумя ножами);
10-Номинальное напряжение 10 кВ;
2000-Номинальный ток 2000, А;
У3-Климатическое исполнение – умеренный, 3-ей категории размещения ;
РНД3-1-110/630 Т1
Р - разъединитель; Н - наружной установки; Д - двухколонковый; З - с заземляющими ножами (без заземляющих ножей индекс отсутствует);
количество и расположение заземляющих ножей (1а - с одним ножом со стороны главного ножа с ламелями, 1б - без ламелей, 1 - с любой стороны, 2 - с двумя ножами);
110- номинальное напряжение , кВ
630 – номинальный ток, А
Т1 – климатическое исполнение: тропическое исполнение 1-ой категории размещения
Проверка ВН:
|
проверка ВН |
||
расчетные данные |
ВМТ-110Б 40/2000УХЛ1 |
РНД3-1-110/630 Т1 |
|
|
110,00 |
110,00 |
110,00 |
|
52,21 |
2000,00 |
630,00 |
|
104,43 |
2000,00 |
630,00 |
|
1,70 |
40,00 |
- |
|
0,32 |
23,19 |
- |
|
1,70 |
50,00 |
31,50 |
|
3,86 |
102,00 |
80,00 |
|
0,17 |
7500,00 |
3969,00 |
Проверка НН:
|
проверка НН |
||
расчетные данные |
ВВЭ-10-20/1600У3 |
РВРЗ-Ш-1-10/2000 У3 |
|
|
10,00 |
10,00 |
10,00 |
|
545,86 |
1600,00 |
2000,00 |
|
1091,72 |
1600,00 |
2000,00 |
|
0,81 |
20,00 |
- |
|
0,14 |
6,51 |
- |
|
0,81 |
20,00 |
31,50 |
|
1,96 |
52,00 |
85,00 |
|
0,06 |
1200,00 |
3969,00 |
Выбор заземляющих устройств и молниезащиты
КТП площадью 12х20 м2 ; ρ1 = 500 Ом·м (с учетом промерзания);
h1 = 2 м; ρ2 = 60 Ом·м; t = 0,7 м; lв = 5м; tр.з. = 0,12 с; tотк. в = 0,08с;
ток, стекающий с заземлителей подстанции при однофазном к.з. на рассматриваемой подстанции, Iз = 1,9кА.Естественных заземлителей нет.
Для τв = 0,12 + 0,08 = 0,2с находим Uпр. доп = 400 В.
Коэффициент
прикосновения :
Здесь М=0,806 при ρ1/ρ2 =500/60 = 8,3
Lг = 125 м
Потенциал на
заземлителе
Что в пределах допустимого (меньше 10 кВ)
Сопротивление заземляющего устройства
Действительный план заземляющего устройства преобразуем в расчетную квадратную модель со стороной
Число ячеек по стороне квадрата
Принимаем m= 3.
Длина полос в расчетной модели
Длина сторон ячейки
Число вертикальных заземлителей по периметру контура при a/lв = k = 1
Принимаем nв = 12.
Общая длина вертикальных заземлителей
Относительная глубина
тогда
Для ρ1/ρ2 =8,3; a/lв =1;
определяем ρэ/ρ2 =1,4, тогда ρэ = 1,4· ρ2 = 1,4·60 = 84 Ом·м
Общее сопротивление сложного заземлителя
что больше допустимого Rз.доп = 1,23 Ом
Найдем напряжение прикосновения:
что больше допустимого значения 400 В.
Необходимо принять меры для снижения U пр путем расширения заземляющего устройства за пределы подстанции или путем использования естественных заземлителей.
Допустим, что на подстанции могут быть использованы естестенные заземлители системы трос – опоры линии 110 кВ общим сопротивлением 2 Ом, тогда общее сопротивление заземляющего устройства подстанции:
что меньше R з. доп = 1,23 Ом
Напряжение прикосновения
что меньше допустимого значения 400 В
Возможен другой путь уменьшения U пр. Применим подсыпку слоем гравия толщиной 0,2 м в рабочих местах. Удельное сопротивление верхнего слоя (гравия) в этом случае будет ρ в.с = 3000 Ом·м, тогда
Подсыпка гравием не влияет на растекание тока с заземляющего устройства, так как глубина заложения заземлителей 0,7 м больше толщины слоя гравия, поэтому соотношение ρ1/ρ2 и значение М остаются неизменными.
что меньше допустимого (10кВ)
таким образом, Rз = 2,044 Ом < R’з.доп = 3,69 Ом
Напряжение прикосновения
что меньше допустимого 400В.
Из расчета видно, как эффективна подсыпка гравием на территории подстанции.
Определим
наибольший допустимый ток, стекающий
с заземлителей подстанции при однофазном
к.з.:
При больших токах необходимо снижение Rз за счет увеличения горизонтальных полос или установки дополнительных вертикальных заземлителей.
