МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Пензенский Государственный Университет Архитектуры и Строительства

Кафедра: технологии строительных процессов

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по технологии строительных процессов

на тему: «Технологическая карта на нулевой цикл

многоэтажного здания »

Автор проекта: Рыгалов М.В.

Специальность: Промышленное и гражданское строительство

Обозначение: КП-2059059-29.03-02043-2005 ПГС-42

Руководитель проекта: Гусев Н.И.

Проект защищен ______________ Оценка ________________

(дата)

­­­­­­

Пенза 2005 г.

ОГЛАВЛЕНИЕ

1. Привязка здания к условиям площадки для застройки

2. Подсчет объемов работ

1. Устройство нагорной канавы…………………………………...……………5

2. Срезка растительного грунта и его перемещение ………………….……….5

3. Устройство котлована и траншей под фундаменты ..………………………5

4. Объем выемок для спусков в котлован………………………………………6

5. Работы по открытому водоотливу……………..…………………….7

6. Обратная засыпка пазух и подсыпка под полы ……………………………..7

7. Работы по устройству фундаментов………………………………….………7

2.8 Работы по инженерному обеспечению

3. Исследование технологической взаимосвязи машин для комплексной

механизации работ и экономическое обоснование вариантов

3.1 Разработка грунта

3.2 Устройство фундаментов

4. Организация работ

4.1 Определение затрат труда и заработной платы …………………………….13

4.2 Календарный график процесса устройства фундаментов и

календарный план производства работ по нулевому циклу ………………..17

4.3 Контроль качества работ……………………………………………………….

4.4 Мероприятия по экологии и охране труда………………………..………….18

4.5 Материально-технические ресурсы

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

Задание на проектирование по варианту №74.

(размеры в метрах)

Нам нужно разработать технологическую карту на нулевой цикл многоэтажного здания, которое размещается на площадке №2 (рис. 1), по следующим значениям:

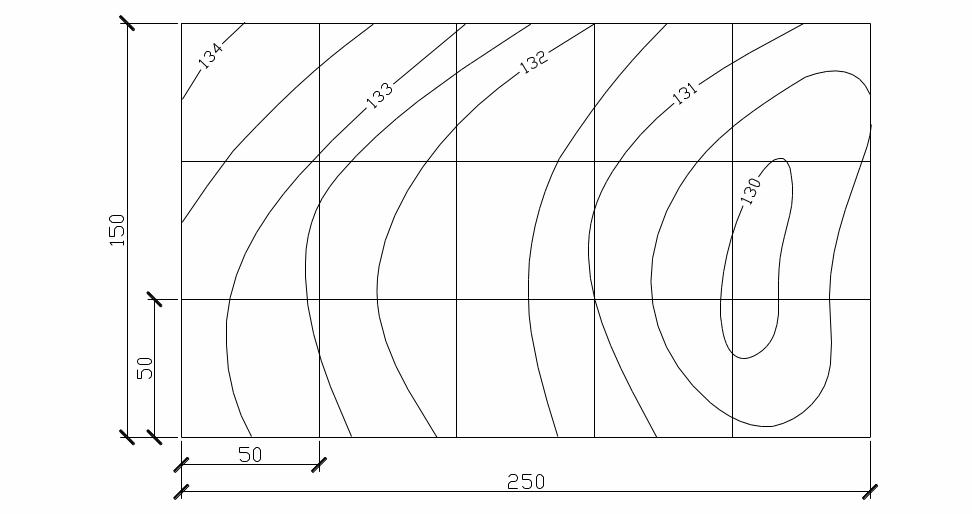

Рис. 1.Площадка №2 для застройки

- расстояние между осями А и Б х = 5,2;

- Б и В y = 5,8;

- 1 и 12 z = 72;

- ширина внешних фундаментов а₁ = 1,6;

- ширина внутренних фундаментов а₂ = 2,2;

- отметка заложения фундаментов h = -3,9;

По данным геологических изысканий были установлены следующие напластования грунтов:

- растительный грунт – 0,4;

- песок мелкий – 1,0;

- песок с гравием–1,2;

- глина со щебнем – 1,5;

Отметка уровня грунтовых вод (от уровня отметки пола первого этажа) h_{у.г.в .}= -2,4.

Приток воды  = 20 л/(ч·м²).

Дальность перевозки грунта L = 7 км.

Калькуляция на аккордный наряд по индексу д.

Э = 1

1. Привязка здания к условиям площадки для застройки

На выделенной площадке №2 для строительства произвольно размещаем здание по габаритным размерам.

Принимаем от заказчика геодезическую основу по акту с приложением схемы расположения геодезических знаков, на которой указаны абсолютные отметки двух геодезических реперов. Показываем закрепление разбивочных осей на плане строительной площадки, привязывая каждую ось к четырем створным знакам. Определяем положение двух высотных реперов. Приемку геодезических знаков от заказчика осуществляем за 10 дней до начала работ. Площадка должна быть освобождена от подземных коммуникаций, строений и зеленых насаждений, находящихся в ее пределе.

По схеме здания и данным задания чертим план фундаментов и разрез.

Котлован под фундамент здания будем разрабатывать с естественными откосами, т.к. здание строится на свободной территории. Если в котловане с естественными откосами заложение откосов равно их высоте, то размеры котлована по верху будут больше его размеров по низу на две глубины котлована. Предварительно глубину котлована принимаем равной 2,3м: отметке заложения фундаментов-3,8м за вычетом отметки отмостки-0,5м.

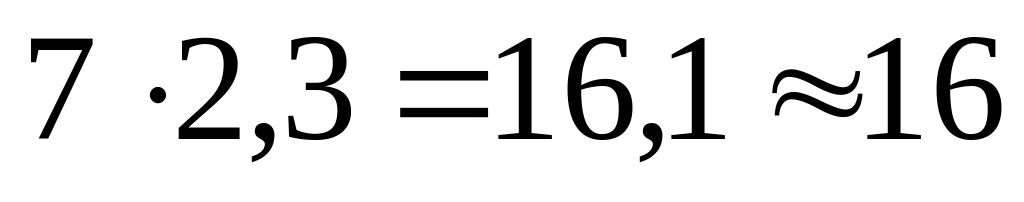

В котлован делаем два транспортных спуска для производства строительных работ. Ширину спусков по верху берем 3м, а книзу для возможности заезда в пролеты между осями А-Б и Б-В расширяем ее до 7м. Длину спусков принимаем из расчета 7м на каждый метр глубины котлована. Она равна м.

Для обратной засыпки пазух грунт отсыпается по его длинным сторонам на расстоянии 2м от откоса котлована. Ширину кавальера, в зависимости от объема обратной засыпки, принимаем равной 6м. Так как по торцам котлована имеются спуски, то кавальеры располагаем и вдоль них. Тогда длина каждого кавальера будет увеличена на 35м по сравнению с длинной стороной котлована, равной 72м. Значит, имеем два кавальера по 100м.

Для размещения срезанного растительного грунта недалеко от котлована отводим площадку размерами 20×30=600м².

Со стороны повышенной части рельефа для защиты котлована от затопления талой и дождевой водой предусматриваем нагорную канаву глубиной 1м и шириной по низу 0,5м. Грунт из канавы укладываем с пониженной, по рельефу, стороны. Располагаем ее так, чтобы она огибала строительную площадку в пределах точек, находящихся выше поверхности котлована и спусков в него.

Намечаем расположение бытовых и складских помещений и определяем размеры строительной площадки, огораживаем ее временным забором. Нагорная канава и склад растительного грунта будут располагаться вне территории строительной площадки.

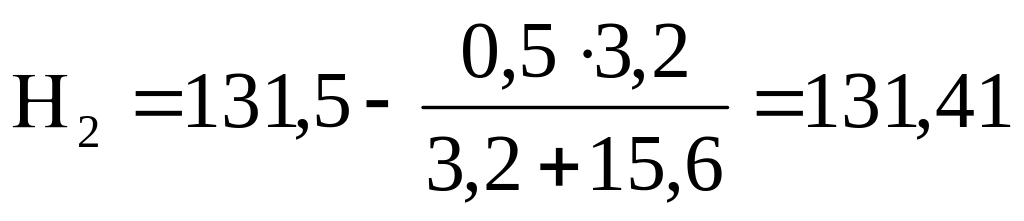

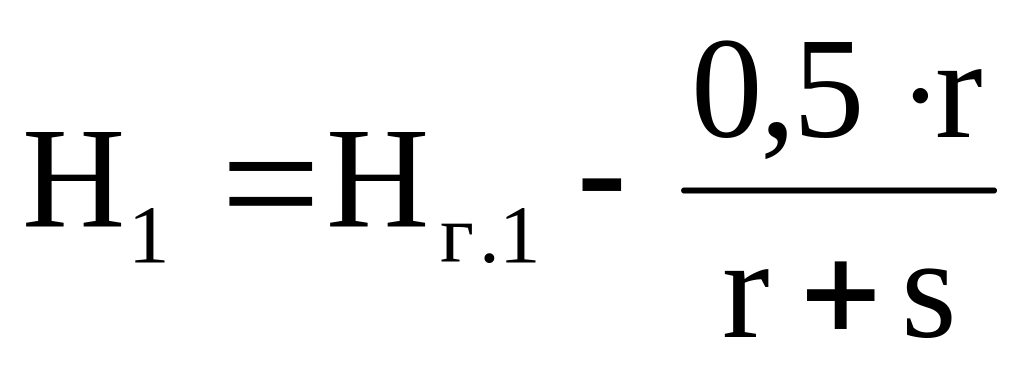

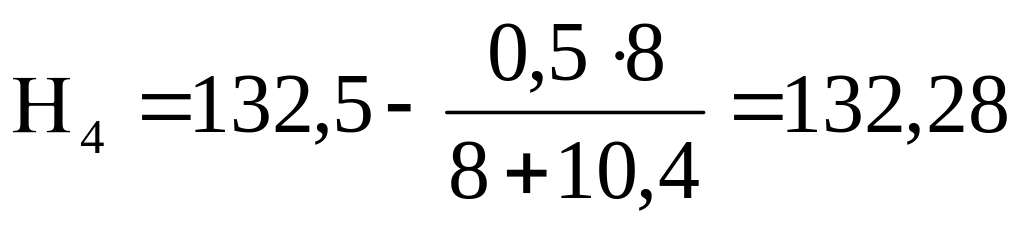

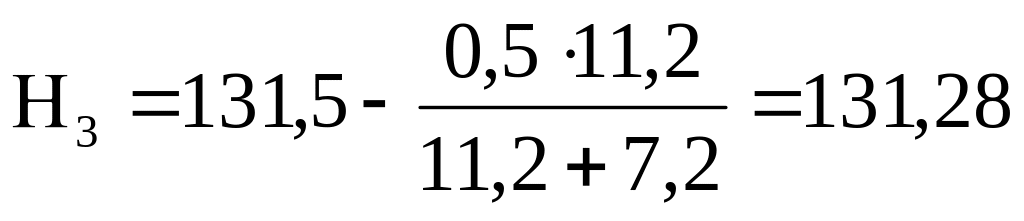

Чтобы найти абсолютную отметку отмостки здания, определяем среднюю черную отметку грунта в месте его расположения. Для этого методом интерполяции вычисляем отметки поверхности земли по углам здания Н_1, Н_2, Н₃ и Н_4. По масштабу, используя формулу , определяем расстояния от точек углов до ближайших горизонталей с отметками H_r (r и s) :

; ;

; ;

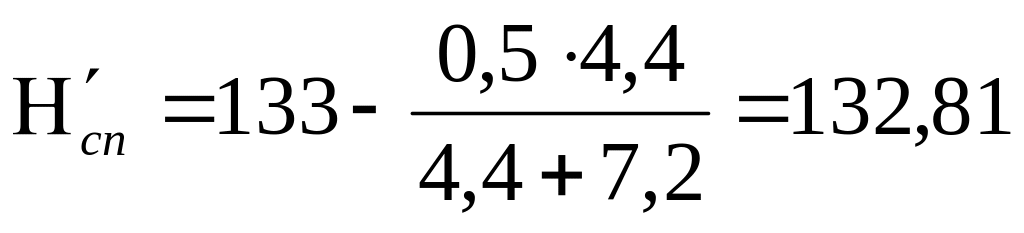

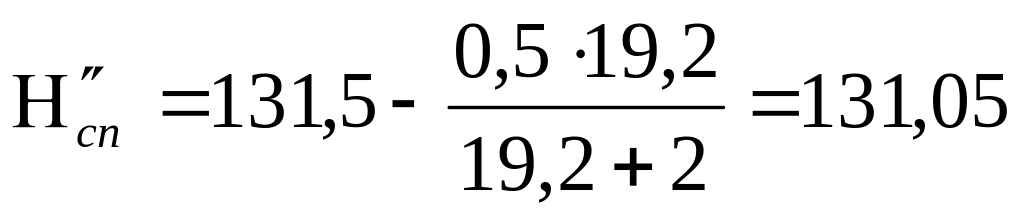

Аналогично находим отметки начал спусков в котлован:

;

Относительная отметка пола первого этажа соответствует абсолютной отметке:

Напластования грунтов с допустимой крутизной их откосов показываем на чертеже (лист1). Крутизну откоса характеризует показатель откоса m, равный отношению заложения откоса к его высоте. В зоне мокрых грунтов значения m необходимо увеличить на 30%. Крутизну откоса котлована принимаем по наиболее слабому грунту, в данном случае по глине с m_п=1, а в мокрой зоне m=1·1,3=1,3.

Виды разрабатываемых грунтов и их характеристики приведены в таблице 1.

Таблица 1.
