2. Конденсатор (активно-ёмкостный r- с элемент) в цепи переменного тока

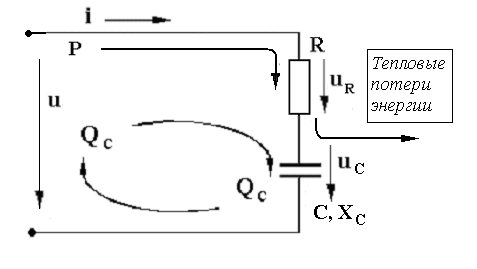

В конденсаторе с идеальным диэлектриком (идеальный конденсатор) предполагается полное отсутствие тока проводимости и тепловых потерь электрической энергии. В реальном же конденсаторе в отличие от идеального существуют тепловые потери ∆P [Вт], поэтому такой конденсатор может быть представлен на схеме замещения в виде последовательного, а иногда параллельного, соединения активного элемента R , учитывающего тепловые потери в диэлектрике (т.е. нагрев конденсатора - R = ∆P/ I 2 ) и ёмкостного элемента (ёмкости) С [Ф] , связанной с наличием переменного электрического поля в конденсаторе.
При
включении активно-ёмкостной цепи в сеть
переменного тока на напряжение u
в
ней протекает ток i
= Im
Sin
ωt
и
по второму правилу Кирхгофа для мгновенных
значений напряжений можно записать: u
= u
R
+ u
С
,
-
или, переходя к действующим значениям
напряжений, можно записать в векторной
форме: ,
U-напряжение
на зажимах питающей сети (напряжение
цепи),
- U R = I R - напряжение на активном элементе (активная составляющая),
- U С = I X С - напряжение на ёмкостном элементе (ёмкостная составляющая напряжения цепи U или ёмкостное напряжение) отстает по фазе от тока.
Полученные
соотношения можно представить на
плоскости в виде векторной диаграммы:
Векторы
напряжений U,
U
R
= I
R
и
U
С
= I
X
С
образуют прямоугольный треугольник
напряжений
, поэтому можно записать: U
2
= (I
R)2
+
(I
X
С)2
или
-
-откуда
получаем выражение закона Ома для
активно-ёмкостной (R-
С) цепи переменного тока:
, здесь
- полное
сопротивление
активно-ёмкостной (R-
С) цепи.
Из треугольника напряжений можно получить скалярные прямоугольные треугольники - треугольник сопротивлений (если стороны треугольника напряжений разделить на силу тока I) и треугольник мощностей (если стороны треугольника напряжений умножить на силу тока I). Из этих треугольников можно получить дополнительные количественные соотношения, необходимые для расчета электрической цепи:
Понятие об активной, реактивной и полной мощностях.
В цепях переменного тока в связи с периодическим изменением электрического тока энергия электрических и магнитных полей периодически изменяется и между этими полями и источником электрической энергии происходит обратимый периодический процесс обмена электрической энергией. Скорость такого обратимого процесса обмена электрической энергией между источником и электрической цепью характеризуется понятием реактивная мощность Q [ ВАр], (Вольт-Ампер реактивный).
Одновременно в электрической цепи переменного тока происходит необратимый процесс преобразования электрической энергии в тепло, свет и другие виды энергии, т.е. в работу. Скорость такого необратимого процесса преобразования электрической энергии характеризуется понятием активная мощность Р [Вт], (Ватт).
Таким образом, в общем случае в цепи переменного тока одновременно происходят два процесса: процесс преобразования электрической энергии в другие виды (в работу) и процесс обратимого периодического обмена энергией между источником и цепью. Эти два одновременно протекающих процесса, накладываясь друг на друга, создают в цепи сложный единый энергетический процесс, для характеристики которого вводится понятие полная мощность S [ВА], (Вольт-Ампер).
Полученные
энергетические соотношения могут быть
условно представлены на плоскости в
геометрической форме - в виде прямоугольного
треугольника - треугольника
мощностей, из
которого могут быть получены дополнительные
формулы, необходимые для выполнения
электротехнических расчетов.
