25. Цифровые вольтметры

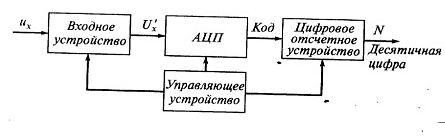

Принцип работы цифровых измерительных приборов основан на дискретном и цифровом представлении непрерывных измеряемых величин. Упрощенная структурная схема цифрового вольтметра приведена на рис.8.10.Схема состоит из входного устройства, АЦП, цифрового отсчетного устройства и управляющего устройства.

Проанализируем основные технические характеристики среднестатисти­ческого цифрового вольтметра постоянного тока:

• диапазон измерения: 100 мВ, 1 В, 10 В, 100 В, 1000 В;

• порог чувствительности (уровень квантования амплитуды напряжения или единица дискретности) на диапазоне напряжения в 100 мВ может быть 1мВ, 10ОмкВ, 10мкВ;

• количество знаков (длина цифровой шкалы) — отношение максималь­ной измеряемой величины на этом диапазоне к минимальной; например:

диапазону измерения 100 мВ при уровне квантования 10 мкВ соответствует 104 знаков;

• входное сопротивление электрической схемы — очень высокое, обычно более 100 МОм;

• помехозащищенность — так как цифровые вольтметры обладают высо­кой чувствительностью, очень важно обеспечить хорошую помехозащищен­ность.                         Упрощенная структурная схема, поясняющая принцип возникновения по­мех на входе цифрового вольтметра показана на рис. 8,11.

26. Классификация методов и приборов измерения компонентов и цепей. Метод непосредственной оценки сопротивлений. Омметры.

Для определения числового значения измеряемой величины в зависимости от ее рода, характера, требуемой точности особенностей измерительных приборов и других факторов пользуются различными методами измерений. По способу получения числового значения измеряемой величины методы измерений делятся на прямые, косвенные и совокупные.

Прямым измерением называется определение числового значения измеряемой величины непосредственно по опытным данным. Этот метод требует малого времени измерения без дополнительных операций и находит широкое применение в народном . хозяйстве.

Косвенным называется такое измерение, при котором значение измеряемой величины определяется путем расчета по результатам измерений других, связанных с ней величин (например, значение сопротивления участка цепи находят по измеренным силе тока и напряжения: R = U/I)

Совокупным называется измерение, которое состоит из совокупности прямых измерений одной или нескольких величин одного вида, выполненных при различных условиях или при отличающихся сочетаниях измеряемых величин. При этом числовое значение результата измерения находится путем решения системы уравнений.

При методах непосредственной оценки значение измеряемой величины определяется с помощью измерительных приборов, заранее проградуированных в единицах этой величины. Благодаря своей простоте и быстрому получению результатов эти методы являются самыми распространенными.

Метод непосредственной оценки характеризуется тем, что значение измеряемой величины определяется непосредственно по отсчетному устройству измерительного прибора, заранее градуированного в единицах измеряемой величины. Этот метод является наиболее простым и поэтому широко применяется при измерении различных величин, например: измерение веса тела на пружинных весах, силы электрического тока стрелочным амперметром, разности фаз цифровым фазометром и т.д.

Омме́тр (Ом + др.-греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений. Обычно измерение производится по постоянному току, однако, в некоторых электронных омметрах возможно использование переменного тока. Разновидности омметров: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.
