2. Измерение токов и сопротивлений

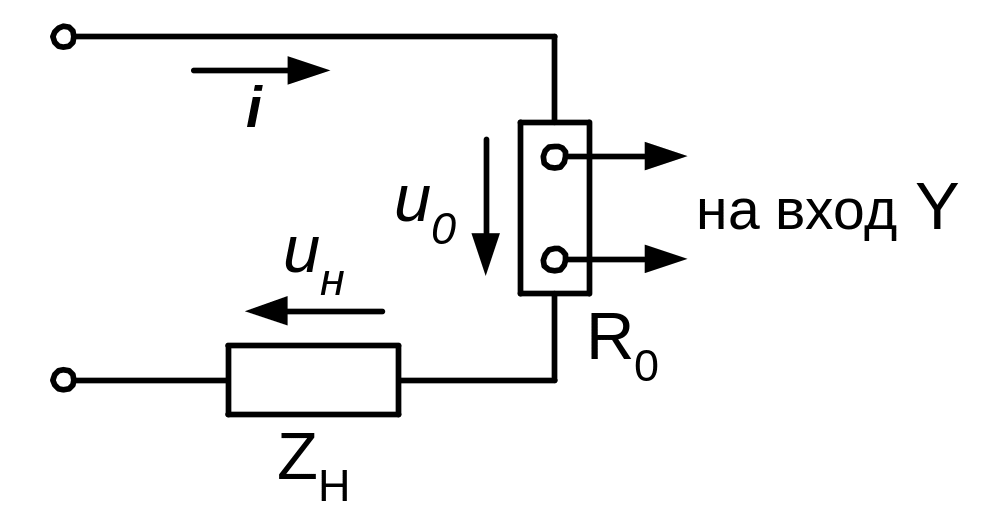

Ток измеряется с помощью образцового шунта:

I_m = U_m0 / R₀

(R₀ << Z_н)

Для нахождения Z_н измерить U_m0 и U_mн : Z_н = R₀ U_mн / U_m0 .

3. Измерение временных интервалов и скорости изменения напряжения

Временной интервал:

T = x K_p ;

(х – число клеток масштабной сетки)

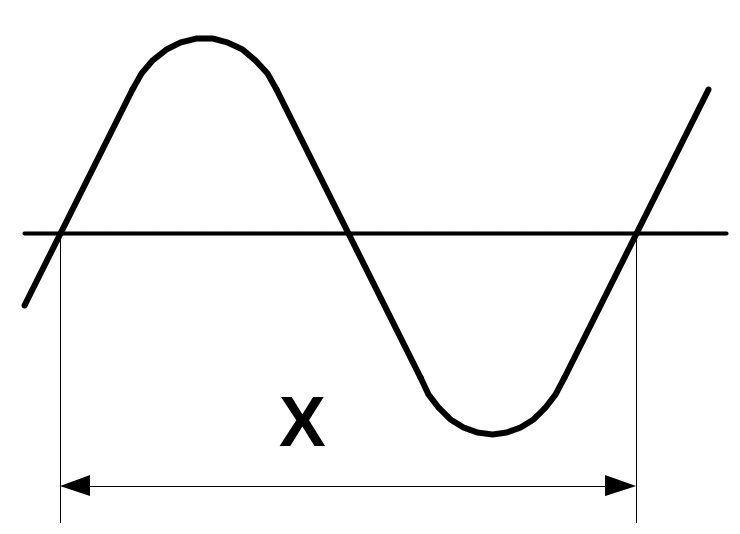

• Измерение периода синусоидального

напряжения:

Х -

• Измерение длительности импульса и времени нарастания фронта импульса: .

- длительность импульса ;

- длительность фронта импульса

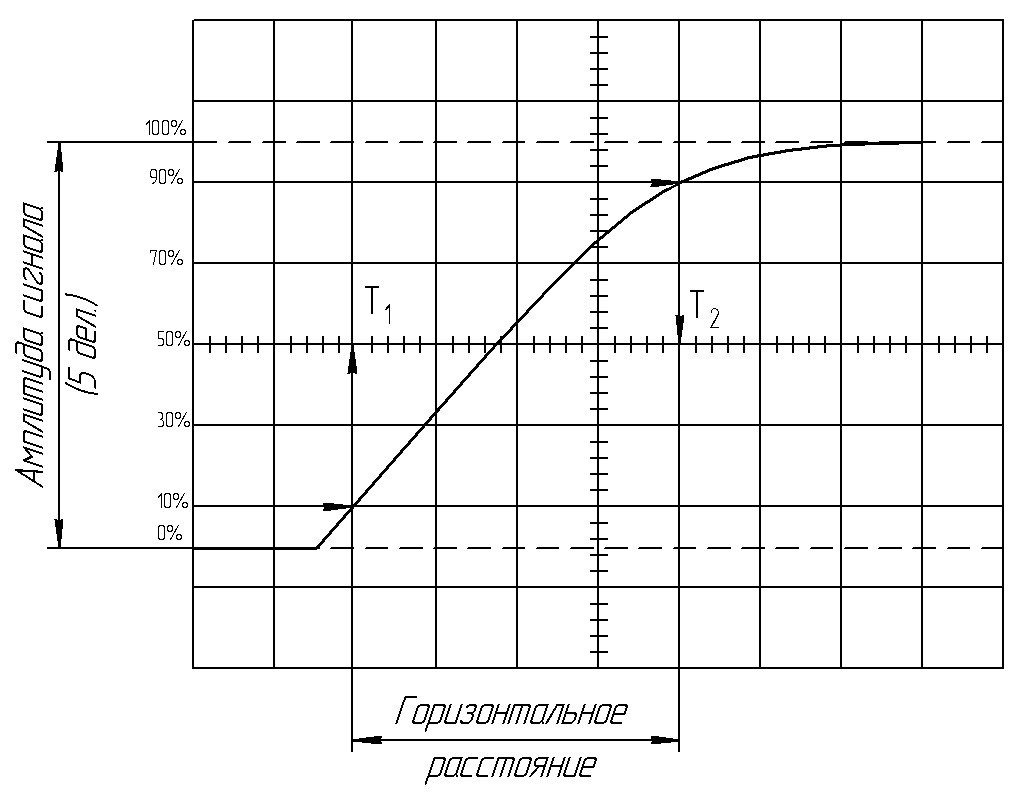

Вид осциллограммы при измерении времени нарастания импульса (фронта импульса)

4. Измерение частоты

• при линейной развертке

• при синусоидальной развертке (по фигурам Лиссажу)

на вход Y – напряжение измеряемой частоты f_y,

на вход X – напряжение известной частоты f₀, развертку отключить.

И зменять f₀ до получения неподвижного эллипса:

f_y = f₀ .

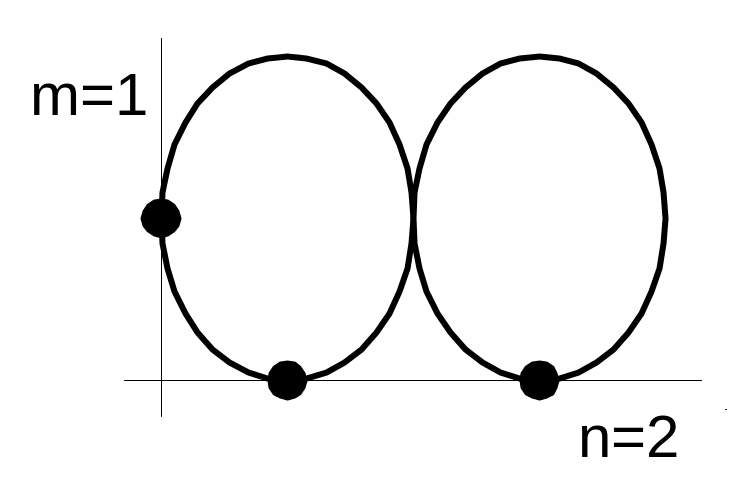

При более сложной фигуре – по точкам касания:

f_изм = n f₀ ,

5. Измерение фазового сдвига

• при линейной развертке (в двухканальном осциллографе):

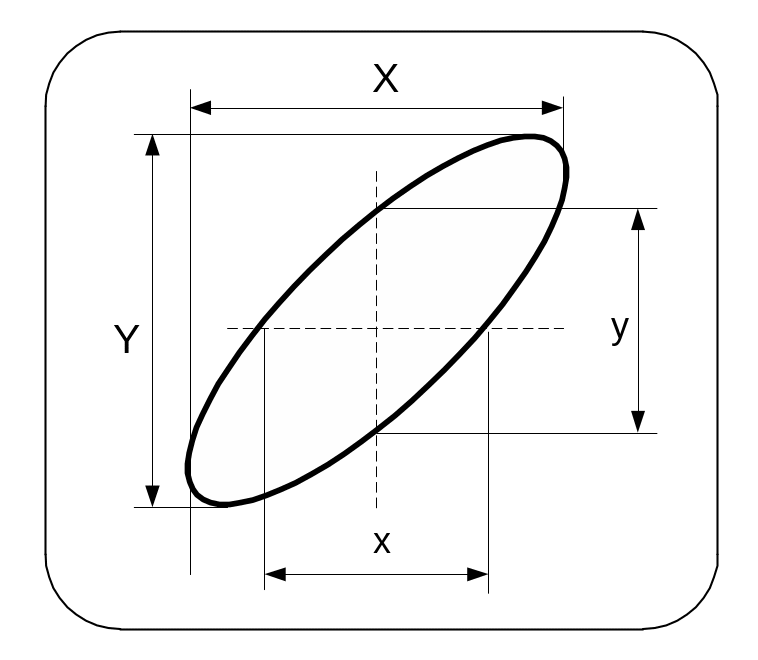

• при синусоидальной развертке:

2. Измерение коротких импульсов

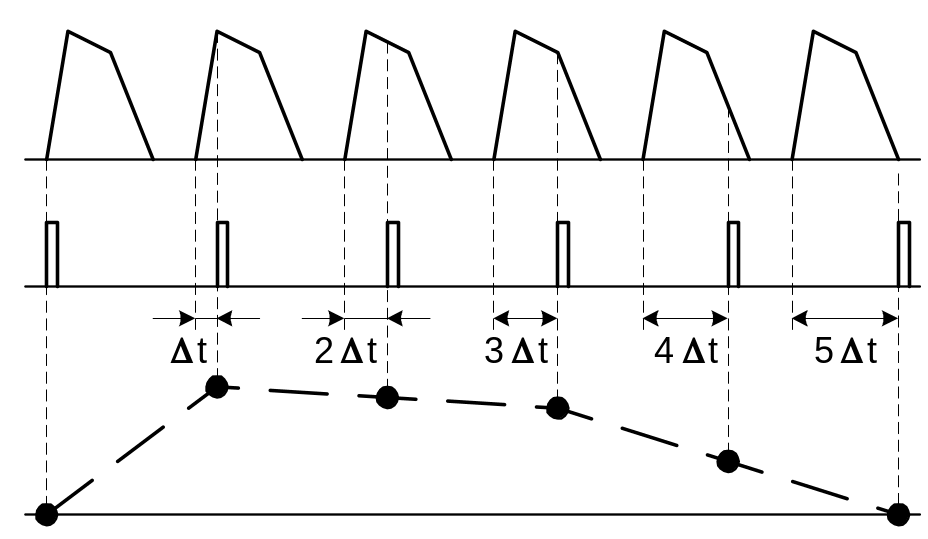

• стробоскопическим осциллографом.

Принцип:

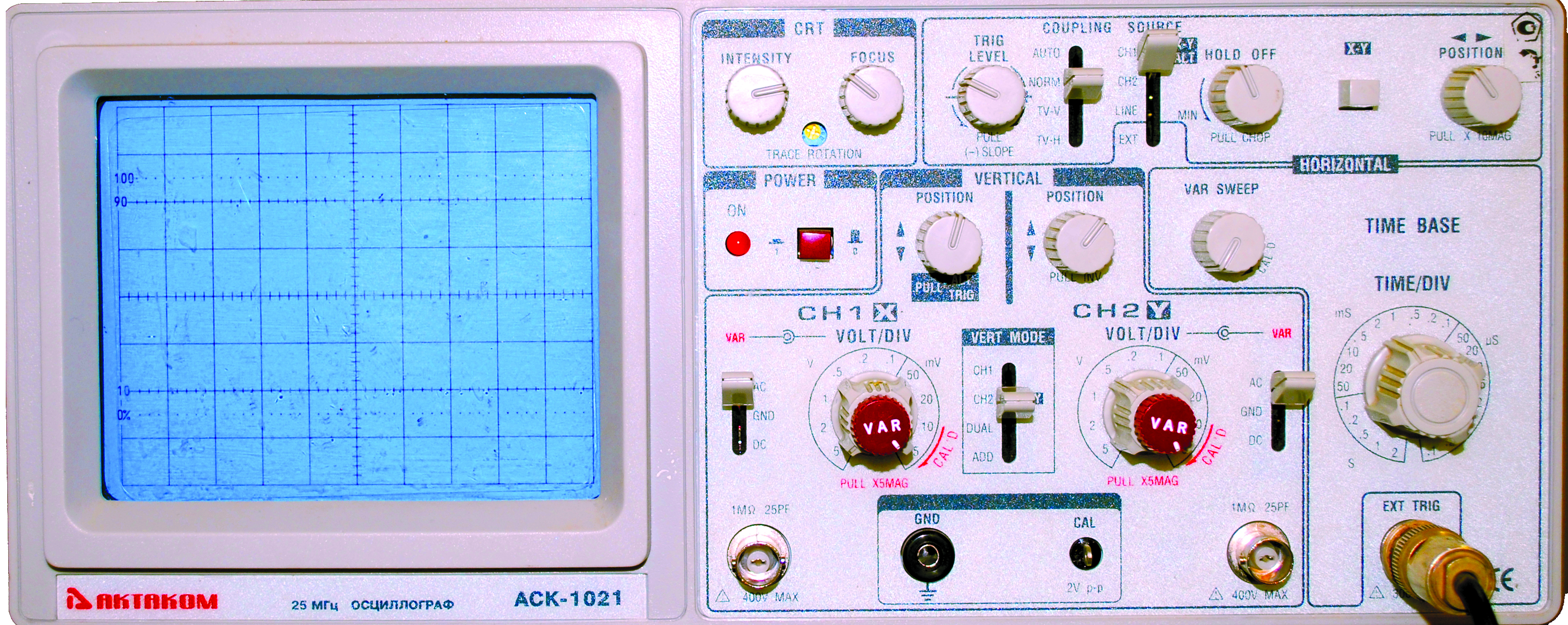

Передняя панель осциллографа АСК-1021

6. Измерительные преобразователи неэлектрических величин.

Тема 1: преобразователи перемещений (пп)

резистивные, индуктивные, трансформаторные, струнный

Назначение ПП- давать на выходе электрическую величину (ток, напряжение), зависящую от механической величины - длины.

1. РЕЗИСТИВНЫЕ ПП

1.1. Реостатный

Принцип действия

падение напряжения на резисторе пропорционально его длине

Математическая модель: L_х=L_нU_х /U_н

погрешность R_н/R_v

1.2.Тензопреобразователь

Принцип действия

при удлинении проводника его сечение уменьшается,, сопротивление увеличивается, по изменению сопротивления судят об изменении длины.

Особенность - чувствительны к изменению температуры.

2. ИНДУКТИВНЫЕ ПП

Cхема
