5.27. Задача д12
Необхідно знати:
5.27.1. Принцип можливих переміщень (загальне рівняння статики):
(5.112)
-
Для рівноваги механічної системи, підпорядкованої ідеальним двостороннім в’язям, необхідно і достатньо, щоб сума робіт всіх активних сил, що діють на систему, на будь-якому можливому переміщенні дорівнювала нулю.
5.27.2. Визначення поняття “можливі переміщення системи”
-
Уявні, вельми малі переміщення системи, котрі допускаються в’язями, що накладені на систему, в даний момент часу.
5.27.3. Формули, за допомогою яких визначається робота сил (див. форм. 5.74, 5.106).
Необхідно вміти:
5.27.4. Класифікувати переміщення твердого тіла (посту-пальний, обертальний та плоскопаралельний рухи).
5.27.5. Проводити кінематичний розрахунок (див. § 5.25.8).
Приклад 27. Розв’язати задачу Д12 контрольної роботи за варіантом 001.
Розв’язання.
Згідно з даними до задачі Д12 (див. табл. Д12 а та Д12 б), маємо:
м;
м;
Нм;

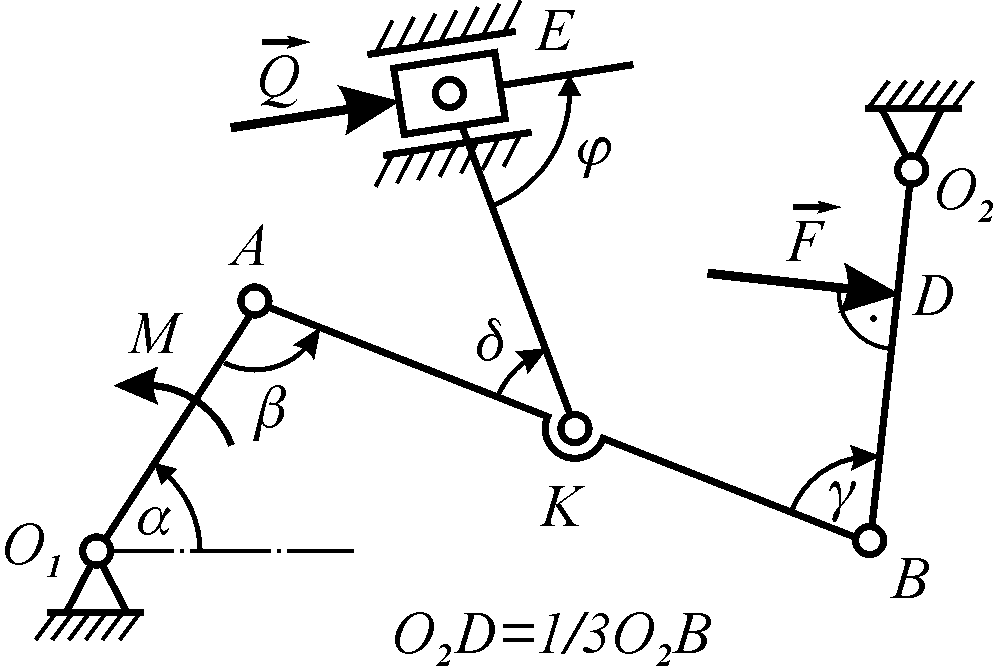

Рисунок 5.74

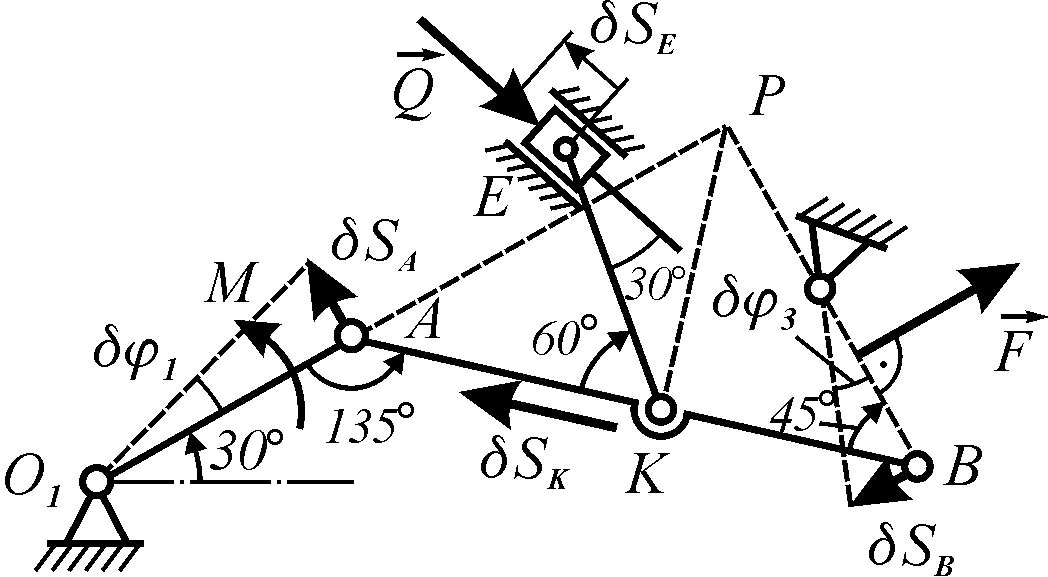

1. Зображуємо систему у вказаний момент часу, який визначається заданими кутами (рис. 5.75)
Рисунок 5.75
2. Даємо системі
можливе переміщення — стрижень
умовно повертаємо на кут
.
При цьому:
точка А
здійснює переміщення
,
величина якого
причому
оскільки точка А
належить стрижню
,
котрий здійснив обертове переміщення;
точка В
здійснює переміщення
оскільки точка В
належить стрижню
,
котрий здійснив обертове переміщення
на кут
навколо осі, що проходить через точку
перпендикулярно кресленню, причому
(а)
стрижень АВ здійснив плоскопаралельне переміщення, миттєвим центром повороту котрого є точка Р. Тоді
За заданими кутами
видно, що
є рівнобедреним, тобто
а значить,
(б)
Точка К здійснить
переміщення
котре є перпендикулярним до відрізку
АР,
що з’єднує
цю точку з миттєвим центром повороту
стрижня АВ,
котрому вона належить. При цьому
співпадає зі стрижнем АВ,
оскільки
,
як медіана рівнобедреного трикутника.
Величину переміщення точки К
знайдемо із співвідношення
(в)
стрижень ЕК здійснює плоскопаралельне переміщення. Переміщення точки Е визначимо, використовуючи положення, що:
-
проекції переміщень двох точок плоскої фігури на вісь, що проходить через дані точки, рівні між собою.
Значить,
(г)
3. Складаємо рівняння робіт
що виражає принцип можливих переміщень:
Використовуючи співвідношення (а, б, г), отримуємо:
Скорочуючи на кут
і знаючи, що
м,
отримуємо
звідки
Н.
Відповідь:
Н. Знак мінус вказує, що для рівноваги
системи силу
потрібно прикласти у бік, протилежний
вказаному на рис. 5.75 або 5.76.
5.28. Задача д13
Необхідно знати: — див. § 5.27.1.—5.27.3.
Необхідно вміти: — див. § 5.27.4—5.27.5.
Приклад 28. Застосовуючи принцип можливих переміщень, визначити реакції опор складної конструкції, розглянутої в прикладі 4.
Розв’язання. Згідно з даними до прикладу 4, маємо

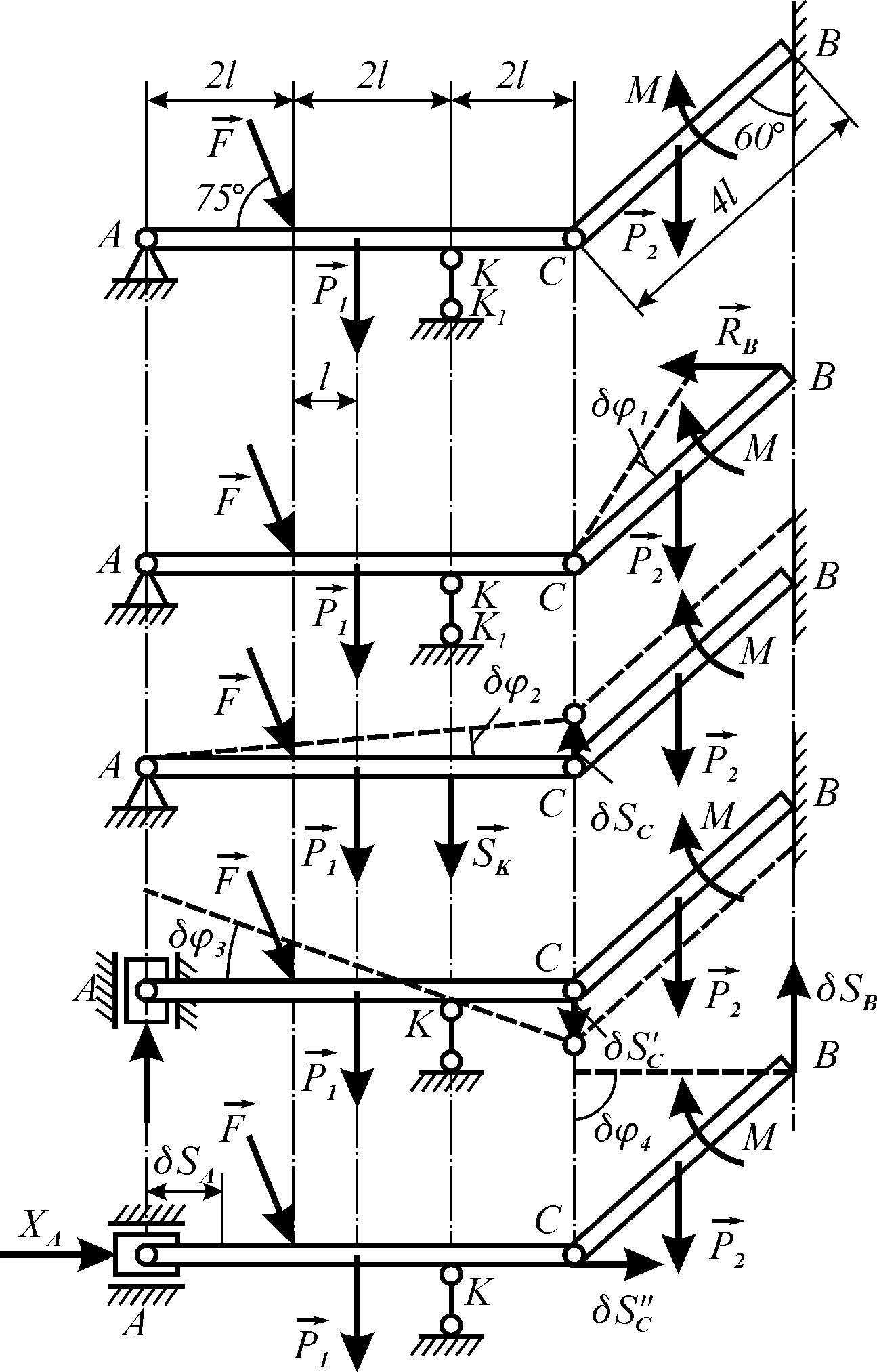

1. Зображуємо конструкцію та сили, що діють на неї (рис. 5.76, а)
Рисунок 5.76
2. Для знаходження реакції опори В уявно відкинемо цей зв’язок, замінивши його дію реакцією (рис. 5.76, б).
Можливим переміщенням для стрижня ВС є його поворот навколо шарніру С. Надаємо це переміщення ( ) і складаємо рівняння робіт:
звідки
Н.
3. Для визначення
реакції невагомого стрижня з шарнірами
на кінцях
відкидаємо цю в’язь, замінивши її дією
реакції
(рис. 5.76, в).
Надамо системі можливе переміщення:
стрижень АС
повертаємо на кут
;
при цьому стрижень СВ
здійснить поступальне переміщення на
відстань
Складаємо рівняння робіт:
звідки, підставивши
значення
і скоротивши на
та
отримаємо:
Н
4. Для визначення
вертикальної складової
реакції шарніру А
відкинемо зв’язок,
що перешкоджує вертикальному переміщенню
точки А,
замінивши шарнір А
повзуном у вертикальних направляючих
і приклавши
(рис. 5.76, г).
Надаємо конструкції можливе переміщення:
стрижень АС
повертаємо на кут
навколо шарніру
К, при цьому стрижень СВ
здійснить поступальне переміщення
(рис. 5.76, г).
Складаємо рівняння робіт:
Підставивши
значення
і скоротивши на
та
,
отримаємо
Н.
5. Для визначення
горизонтальної складової
реакції шарніру А
зобразимо шарнір А
у вигляді повзуна в горизонтальних
направляючих, коротко закріпленого зі
стрижнем АС
і прикладемо
(рис. 5.76, д).
Надаємо конструкції можливе переміщення
— стрижень АС
перемістився поступально праворуч на
відстань
.
При цьому, враховуючи, що точка С
перемістилася праворуч на ту ж саму
відстань, а точка В
— по вертикалі, стрижень ВС
здійснить плоскопаралельне переміщення,
котре можна представити як поворот на
кут
навколо миттєвого центра обертання.
Складаємо рівняння робіт:
отримаємо
Н.
Відповідь:
Знак мінус при
значенні
вказує на те, що напрямок цієї реакції
є протилежним вказаному на рисунку,
тобто стрижень
— стиснутий. Дані результати співпадають
з результатами, отриманими в прикладі
4, де задача розв’язува-лась
складанням рівнянь рівноваги.
