Схемы газоснабжения промышленных предприятий

Для обеспечения рационального использования ресурсов горючего газа, предприятия промышленного района и населённые пункты объединяются общими сетями, с образованием единого газового узла.

Схемы газоснабжения промышленных предприятий без внутренних источников газа

Рациональной считается схема газоснабжения с учетом следующих факторов:

• протяженность газопроводов (ГП) должна быть минимальной;

• схема ГП должна учитывать возможность отключения отдельных потребителей без ущерба для остальных, а также возможность использования иного вида топлива;

• схема газоснабжения должна предусматривать возможность расширения и видоизменения производства;

• схема должна быть надежной и безопасной в эксплуатации, удобной в обслуживании и экономичной.

Промышленные и коммунальные предприятия получают газ от распределителя систем среднего и высокого давления. Предприятия с малым расходом газа 50-150 м³/ч могут подключаться к городским сетям низкого давления.

Схема газоснабжения промышленных предприятий включает в себя следующие основные элементы:

• ввод газа на территорию ГРП (задвижка);

• межцеховые и внутрицеховые газопроводы;

• регуляторные пункты и установки;

• пункты измерения расхода газа;

• обвязочные газопроводы топливиспользуемых агрегатов;

• продувочные и измерительные линии

Предприятия, в газоснабжении которых возможен перерыв, снабжаются газом с помощью одно или двух ступенчатых тупиковых схем; другие предприятия обеспечиваются газом посредством кольцевых разветвлённых схем с двумя или несколькими вводами.

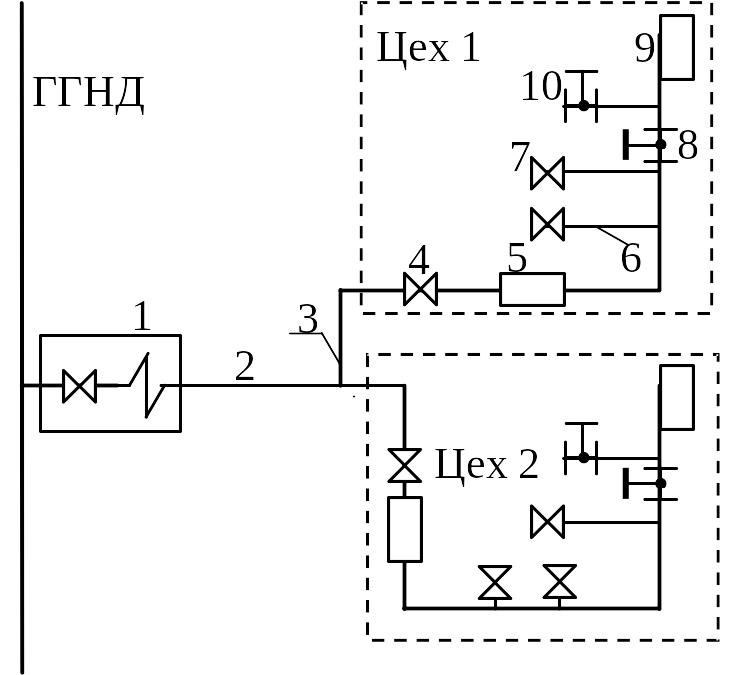

Одноступенчатая схема газоснабжения предприятия с сетью низкого давления

Из городской распределительной сети низкого давления газ через задвижку 1 поступает в межцеховой газопровод 2.На ответвлениях от основного (межцехового) газопровода 3 устанавливаются отключающиеся устройства 4. На обвязочных газопроводах 6 имеются отключающие устройства 7 непосредственно перед газо-используемыми агрегатами. Кроме того, имеются продувочные газопроводы 9 с кранами 8 и пробками для отбора газа 10, 5‑ пункт измерения расхода газа.

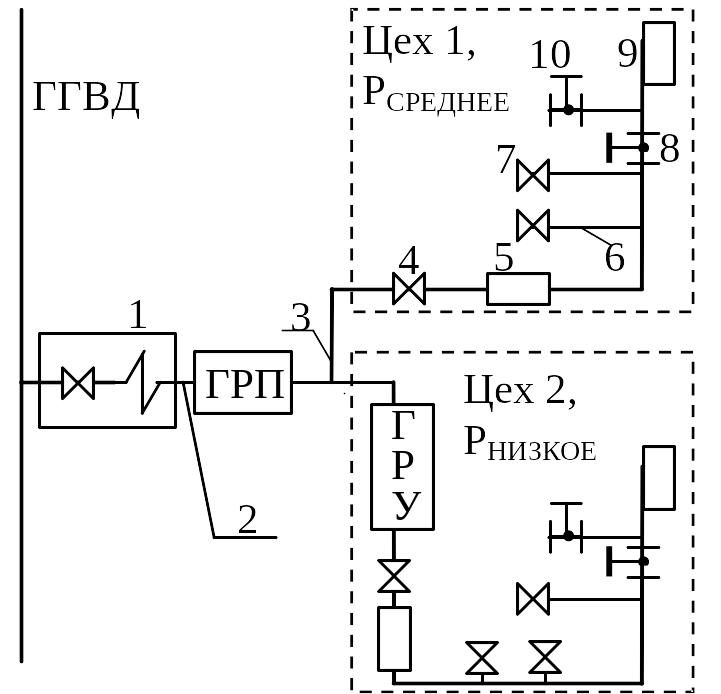

Двухступенчатая схема газоснабжения

П

Рисунок №5. Одноступенчатая схема. Рисунок №6. Двухступенчатая схема.

о двухступенчатой схеме промышленное предприятие подключают к городскому газопроводу высокого давления через городской газорегуляторный пункт. В этом ГРП давление газа снижается до среднего, которое необходимо одной группе цехов и которое присоединяется непосредственно к межцеховому газопроводу.

Цеха, для агрегатов которых требуется низкое давление, присоединяется к межцеховому газопроводу через свои ГРП или ГРУ.

Схемы газоснабжения промышленных предприятий с внутренним источником газа

(на примере металлургического завода)

Типичным представителем такого предприятия является металлургический завод. Он почти восполняет потребность в топливной энергии, без учета расхода кокса, за счет газообразного топлива.

Структура топливного баланса металлургического завода приблизительно такая:

• 80% ‑ газообразное топливо;

• 15% ‑ твердое топливо;

• 5% ‑ жидкое топливо.

Для облегчения газоснабжения различных предприятий, их обычно объединяют созданием единого газового узла.

Рисунок № 7. Схема газоснабжения промышленных предприятий.

Металлургический завод с полным циклом объединяет следующие виды производств:

1. Подготовка шихты к доменной плавке (аглофабрики, фабрики окатышей и коксовое производство, причем последнее может выделяться в обособленный завод).

2. Производство чугуна (доменный цех).

3. Производство стали (конверторный, мартеновский цеха, электродуговые печи).

4. Производство проката (заготовительные, крупносортные, мелкосортные, листопрокатные станы).

5. Энергетические, ремонтные, транспортные и т.д. службы.

Все производства на металлургическом предприятии в той или иной степени потребляют газообразное топливо.
