3.1.4. Обнаружение snmp в NetCracker – Ограничение диапазонов

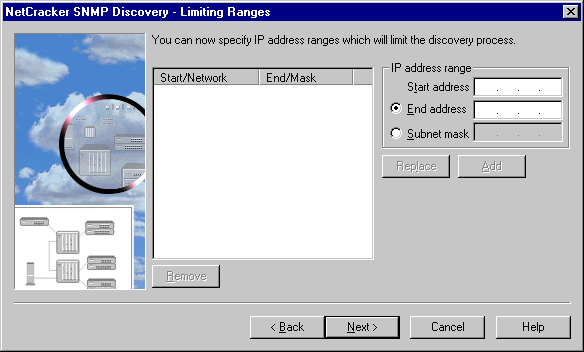

Обнаружение SNMP в NetCracker – Ограничение диапазонов (рис.24) - необязательный диалог, который появляется, только если выбрано поле Возможность ограничения диапазона в окне Обнаружение SNMP в NetCracker – Настройки. Средство обнаружения не выйдет за границы, определенные в этом окне.
Рис.24. Обнаружение SNMP в NetCracker – Параметры диапазонов SNMP
Таблица 16
Параметр |
Назначение |
Диапазон IP-адресов – Начальный адрес |
Ввод IP-адреса, который определит начало диапазона IP-адресов |
Диапазон IP-адресов – Конечный адрес |
Ввод IP-адреса, который определит конец диапазона IP-адресов. Другим способом определения границ диапазона IP-адресов является использование маски подсети. |
Диапазон IP-адресов – Маска подсети |
Ввод маски подсети, которая вместе с начальным адресом определяет диапазон IP-адресов. Другим способом определения границ диапазона IP-адресов является использование конечного IP-адреса. |
Кнопка Добавить |
Добавление определенного IP-диапазона в список. |
Кнопка Удалить |
Удаление выделенного IP-диапазона из списка. |
Кнопка Переместить |
Перемещение выделенного IP-диапазона в список с определенным диапазоном |
Окно Диапазона IP-адресов |
Отображает список IP-адресов. Здесь могут находиться диапазоны, которые должны быть обнаружены или исключены из обнаружения, и диапазоны для обнаружения с различными параметрами SNMP. |
3.1.5. Обнаружение snmp в NetCracker – Исключение диапазонов

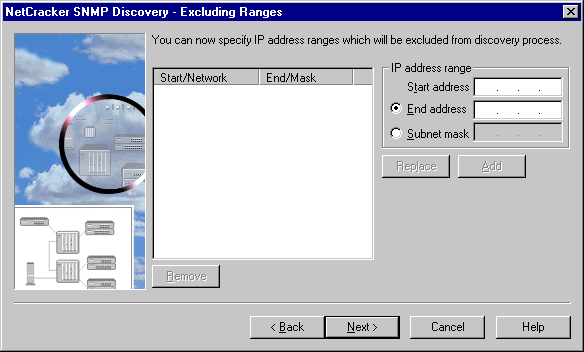

Обнаружение SNMP в NetCracker – Исключение диапазонов (рис. 25) - необязательный диалог, который появляется, только если выбрано поле Возможность исключения диапазона в окне Обнаружение SNMP в NetCracker – Настройки. Это окно используется для определения IP-адреса или адресов, которые Вы не хотели бы обнаруживать, но которые так или иначе попадают в диапазон обнаружения.
Рис.25. Обнаружение SNMP в NetCracker – Исключение диапазонов
3.1.6. Обнаружение snmp в NetCracker – Параметры диапазона snmp

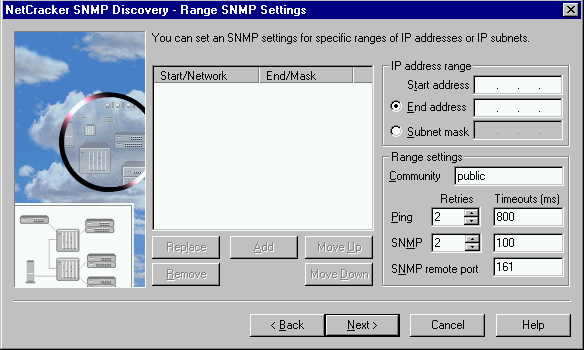

Обнаружение SNMP в NetCracker – Параметры диапазона SNMP (рис.26) - необязательный диалог, который появляется, только если выбрано поле Параметры SNMP для IP-диапазонов в окне Обнаружение SNMP в NetCracker – Настройки. Это окно используется для определения настроек SNMP, отличных от настроек по умолчанию (определенных в Обнаружение SNMP в NetCracker – Настройки) для конкретного диапазона IP-адресов.
Рис.26. Обнаружение SNMP в NetCracker – Параметры диапазона SNMP
Таблица 17
Параметр |
Назначение |
Диапазон IP-адресов – Начальный адрес |
Ввод IP-адреса, который определит начало диапазона IP-адресов |
Диапазон IP-адресов – Конечный адрес |
Ввод IP-адреса, который определит конец диапазона IP-адресов. Другим способом определения границ диапазона IP-адресов является использование маски подсети. |
Диапазон IP-адресов – Маска подсети |
Ввод маски подсети, которая вместе с начальным адресом определяет диапазон IP-адресов. Другим способом определения границ диапазона IP-адресов является использование конечного IP-адреса. |
Параметры SNMP – Общность доступа |
Используется как пароль для чтения прав сети SNMP. Обычно этим паролем является «public». |
Параметры SNMP – Параметры проверки IP-адресов |
В этом подразделе устанавливается, сколько раз средство обнаружения проверяет каждый IP-адрес и каков интервал времени его проверки. |
Параметры SNMP – SNMP |
В этом подразделе устанавливается, сколько раз средство обнаружения отправляет SNMP-запрос каждому обнаруженному IP-адресу, и интервал времени для каждого запроса. |
Параметры SNMP – удаленный порт SNMP |
Установка удаленного порта, который используется для получения SNMP-информации для исполнительных устройств. По умолчанию – 161. |
Кнопка Добавить |
Добавление IP-диапазона в список. |
Кнопка Удалить |
Удаление IP-диапазона из списка. |
Кнопка Переместить вверх |
Помещение данного диапазона выше в списке. Процесс обнаружения выполнится согласно первым диапазонам в списке, обнаруженном первоначально. |
Продолжение табл. 17
Кнопка Переместить вниз |
Помещение данного диапазона в конец списка. Процесс обнаружения выполнится согласно последним диапазонам в списке, обнаруженном в последнюю очередь. |
Кнопка Переместить |
Перемещение выделенного IP-диапазона в список с определенным IP-диапазоном |
