2.4.2. Изменение метки устройства
Если изображение и его метка выбираются раздельно или совместно, то в этом случае метка изображения может быть изменена с помощью следующих способов:
1. Нажмите правую кнопку мыши на объекте и выберите пункт Свойства из контекстного меню. Введите текст в поле имени и нажмите ОК.
2. Кликните на метке изображения устройства и откройте диалоговое окно Редактор текста. В нем необходимо ввести имя и нажать кнопку ОК, чтобы применить изменения и закрыть диалоговое окно.
2.4.3. Изменение масштаба отображения компонента
Чтобы изменить масштаб отображения компонента на экране, необходимо выбрать компонент и использовать маркер захвата для изменения размера компонента.
2.4.4. Просмотр конфигурации устройств
Чтобы просмотреть характеристики устройств с помощью диалогового окна Конфигурация, необходимо использовать один из следующих способов:
Сделайте двойной щелчок мышью на устройстве.
Сделайте щелчок правой кнопкой мыши на устройстве (не на контейнере), затем из контекстного меню выберите команду Открыть.
Выберите устройство (не контейнер), затем из меню Объект выберите команду Открыть.
Выберите устройство, затем из меню Объект выберите команду Конфигурация.
Появится диалоговое окно Конфигурация (рис.16).

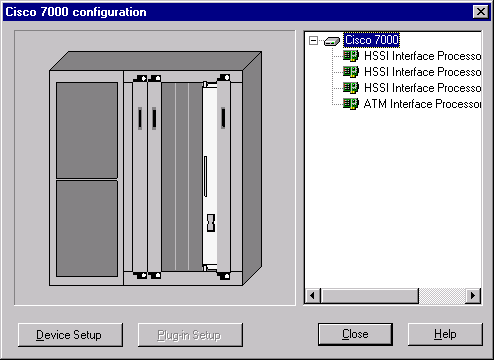

Рис.16. Диалоговое окно Конфигурация
Просмотрите конфигурацию устройства, нажав кнопку Параметры устройства, чтобы открыть диалоговое окно Свойства устройств (рис. 17).
Просмотрите конфигурацию подключаемых устройств, нажав кнопку Параметры подключаемых сменных устройств.

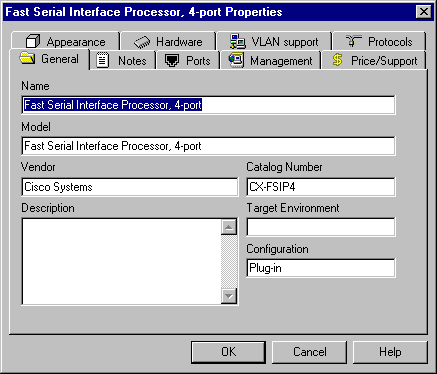

Рис.17. Диалоговое окно Свойства универсальных и подключаемых сменных устройств
2.4.5. Просмотр или изменение свойств устройств
Свойства включают в себя информацию производителя о продукте и информацию для пользователей.
Чтобы просмотреть или изменить свойства устройств кликните правой кнопкой мыши на устройстве и выберите пункт Свойства из контекстного меню или из меню Объект.
Выберите нужную вкладку в диалоговом окне Свойства, затем введите, удалите или измените информацию в нужном поле (полях).
Нажмите ОК, чтобы применить изменения и закрыть диалоговые окна, или нажмите Отмена, чтобы закрыть диалоговое окно Свойства без изменений свойств устройств.
2.4.6. Изменение свойств компонента или подкомпонента
Чтобы изменить свойства компонента или подкомпонента с помощью диалогового окна Конфигурация, сделайте двойной щелчок мышью на компоненте или кликните на кнопке Параметры для компонента или подкомпонента.
Осуществите любые изменения и нажмите ОК, чтобы применить изменения и закрыть диалоговое окно.
2.5. Стеки
2.5.1. Добавление и удаление стековых устройств
Некоторые сетевые компоненты могут быть помещены в стек. Как только устройства помещаются в стек, NetCracker воспринимает стек как единое устройство. Это означает:
Доступные порты являются общими для устройств, находящихся в стеке;
Трафик может быть направлен через весь стек;
Изменение масштабов отображения на экране и другие функции рисования применяются к стеку в целом.
Чтобы организовать стек, необходимо выполнить следующие шаги:
Перетащить стековое устройство в активное окно.
Некоторые хабы, переключатели и маршрутизаторы могут быть помещены в стек.
Добавьте устройства в стек.
Укажите в браузере базы данных на ветвь, содержащую устройства, которые Вы хотите поместить в стек. Перетащите устройства с панели изображений в стек. Когда указатель мыши из запрещающего значка превратится в значок «+», отпустите кнопку мыши. NetCracker добавит устройство в стек.
Повторите вышеперечисленные действия, пока не заполните стек.
Если указатель не изменяется на значок «+», устройства не могут быть помещены в стек. Возможными причинами являются те, что устройства, помещаемые в стек, несовместимы или превышено максимально возможное число устройств в стеке.
Чтобы удалить весь стек, выберите его и нажмите кнопку Delete на клавиатуре. Чтобы удалить одно устройство в стеке, щелкните на нем правой кнопкой мыши и выберите команду Удалить.
