2.10.3. Перенаправление трафиков или звонков
С помощью NetCracker можно исследовать как направлен поток данных в комплексном сетевом графике. Можно также перенаправить трафик или звонки, разрушая или восстанавливая компонент или изменяя алгоритмы прокладки траектории модели.
Чтобы разрушить или восстановить компоненты, необходимо выбрать компонент и, используя контекстное меню или меню Объект, вызвать команду Разрушение и Восстановление.
Можно также использовать инструмент Восстановление/Разрушение на панели инструментов Режимы.
Чтобы изменить алгоритм прокладки траектории модели, необходимо в меню Глобальный выбрать Параметры Модели и затем перейти на вкладку Протоколы. Для изменения алгоритма прокладки траектории требуется выбрать другой протокол.
3. Исследование существующей сети с помощью средств NetCracker Professional
3.1.1. Понятие об автообнаружении
NetCracker 3.2 включает совершенно новое главное свойство, называемое Автообнаружение. Автообнаружение позволяет собирать информацию о существующей сети и помещать ее в NetCracker в качестве готового проекта с минимальной затратой усилий.
Процесс автообнаружения подразделяется на 4 шага:
1. Установление диапазона устройств, которые должны быть обнаружены.
2. Открытие устройств.
3. Редактирование устройств перед помещением их в проект NetCracker.
4. Создание проекта NetCracker с обнаруженными устройствами.
Чтобы начать процесс автообнаружения, необходимо выбрать Файл Обнаружить… и указать команду Обнаружить. В результате этого откроется Мастер обнаружения.
3.1.2. Выбор средства исследования сети

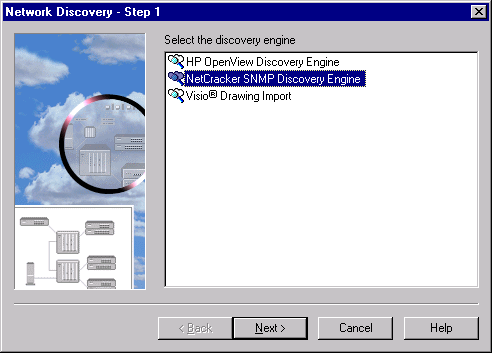

Первое окно Мастера автообнаружения используется для выбора средства исследования сети (рис. 22).
Рис.22. Автообнаружение – Первое окно
Кроме средства открытия NetCracker SNMP может также использоваться HP SNMP, если оно уже установлено на компьютере. Этот документ относится только к свойствам NetCracker и не относится к внешним приложениям.
После выбора средства обнаружения нажмите кнопку Далее, чтобы перейти к настройкам обнаружения NetCracker SNMP.
3.1.3. Обнаружение snmp в NetCracker – Настройки

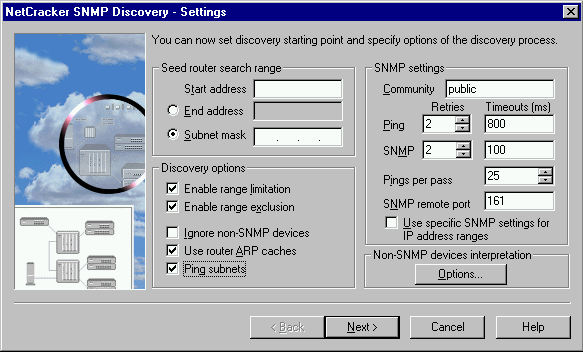

Настройки NetCracker SNMP – диалоговое окно, появляющееся после выбора средства обнаружения в NetCracker (рис. 23).
Рис.23. Настройки SNMP в NetCracker
Таблица 15
Параметр |
Описание |
Диапазон IP-адресов – Начальный адрес |
Используется для ввода IP-адреса, который определит начало диапазона IP-адресов |
Диапазон IP-адресов – Конечный адрес |
Используется для ввода IP-адреса, который определит конец диапазона IP-адресов. Другим способом определения границ диапазона IP-адресов является использование маски подсети. |
Диапазон IP-адресов – Маска подсети |
Используется для ввода маски подсети, которая вместе с начальным адресом определяет диапазон IP-адресов. Другим способом определения границ диапазона IP-адресов является использование конечного IP-адреса. |
Продолжение табл. 15
Опции обнаружения – Возможность ограничения диапазона |
Выбор этого поля добавляет Ограничение диапазона в настройки процесса обнаружения. NetCracker не будет продолжать обнаружение вне ограниченного диапазона. |
Опции обнаружения – Возможность исключения диапазона |
Выбор этого поля добавляет Исключение диапазона в настройки процесса обнаружения. Если существует диапазон IP-адресов или диапазоны, которые Вы не хотели бы обнаруживать, но которые попадают в диапазон обнаружения, выберите это поле. |
Опции обнаружения – Игнорирование устройств, отличных от SNMP |
Если устройство не является SNMP-устройством, в информации о нем может быть только IP-адрес, по которому NetCracker обратится к устройству как к рабочей станции. Если это поле выбрано, все устройства, не являющиеся SNMP-устройствами, не включаются в процесс обнаружения. |
Опции обнаружения – Использовать маршрутизаторы ARP сведений |
Если выбрано это поле, в процессе обнаружения используются ARP сведения. Если поле не выбрано, используется только начальный диапазон и информация, находящаяся в таблице маршрутизации. |
Опции обнаружения – включение подсетей |
Если IP-адрес, который Вы определили, содержит подсети, выбор этого поля обнаружит их, если даже IP-адреса подсетей выходят за границы диапазона. Если поле не выбрано, подсети, которые выходят за диапазон IP-адресов, не будут обнаружены. |
Параметры SNMP – Общность доступа |
Эта строка используется как пароль для чтения прав сети SNMP. Обычно этим паролем является «public». |
Окончание табл. 15
Параметры SNMP – Параметры проверки IP-адресов |
В этом подразделе можно установить сколько раз средство обнаружения проверяет каждый IP-адрес и каков интервал времени его проверки. |
Параметры SNMP – SNMP |
В этом подразделе можно установить, сколько раз средство обнаружения отправляет SNMP-запрос каждому обнаруженному IP-адресу и интервал времени для каждого запроса. |
Параметры SNMP – Количество проверок за проход |
В этом поле можно установить, сколько IP-адресов проверяет средство обнаружения за один проход диапазона. |
Параметры SNMP – удаленный порт SNMP |
В этом поле можно установить удаленный порт, который используется для получения SNMP-информации для исполнительных устройств. По умолчанию– 161. |
Параметры SNMP – настройки SNMP для IP-диапазонов |
Выбор этого поля добавляет экран Диапазон SNMP в настройки процесса обнаружения. Необходимо, если существует IP-диапазон или диапазоны, которые требуется обнаружить, используя различные настройки Общности доступа, Проверки IP-адресов и SNMP. |
Интерпретация устройств, не являющихся SNMP-устройствами – Опции |
Используется для установки режима интерпретации для устройств, не являющихся устройствами SNMP. |
Секция Начальный IP-адрес диапазона используется для установки первоначальных границ сегмента сети, который необходимо обнаружить. Если NetCracker находит доступные таблицы маршрутизации или ARP сведения (только если выбран пункт Использовать ARP сведения) в заданном диапазоне, он продолжит обнаружение устройств, хранящихся в этих таблицах.
Секция Опции обнаружения используется для установления различных предпочтений обнаружения, которые влияют на информацию, которая будет отображаться на экране. Это также повлияет и на то, как средство обнаружения будет выполнять некоторые аспекты процесса обнаружения.
Секция Параметры SNMP используется для установки способа обнаружения сети средством обнаружения.
