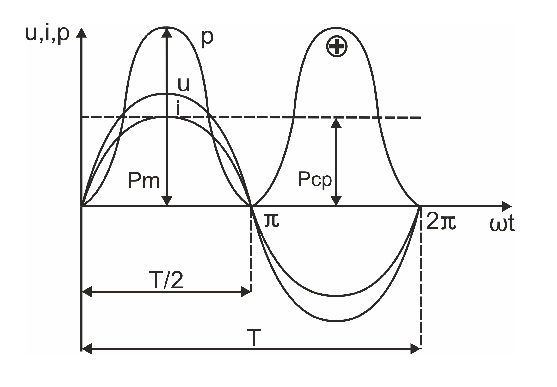

Параграф 2.3 Цепь переменного тока с активным сопротивлением
Цепь постоянного тока с активным сопротивлением
По второму закону Кирхгофа, мы можем написать
Где , - амплитудное значение тока.
Синусоиды тока и напряжения имеют одинаковую частоту и совпадают по фазе. Для действующих значений напряжений тока в этом случае, мы можем написать следующее выражение закона Ома: .
В комплексном виде для действующих значений ток и напряжение в цепи с активным сопротивлением можно представить в виде: По закону Ома можно написать .
Параграф 2.4 Цепь переменного тока с индуктивностью.
Параметр индуктивность L при прохождении электрического тока, характеризует образование магнитного поля. При этом , тогда
, где , где - индуктивное сопротивление.
Индуктивность измеряется в , то измеряется в Омах, если измеряется в .
Сопоставляя выражения для мгновенных значений тока и напряжения в цепи с индуктивностью, имеем: i = 0; u = , откуда угол сдвига фаз
= u - i = .
Зависимости мгновенных значений напряжения, тока и мощности цепи переменного тока с индуктивностью
Ток в цепи с индуктивностью отстает от напряжения на угол . Для действующих значений напряжения и тока , тогда закон Ома для рассматриваемой цепи имеет выражение:
,
Эти же графики в векторном и комплексном виде:

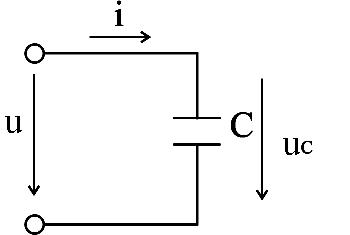

Параграф 2.5 Цепь переменного тока с ёмкостью.
Ёмкостной параметр С при прохождении электрического тока, характеризует свойство накапливать заряды и образовывать электрическое поле. При этом мгновенный ток будет определяться по формуле:
Таким образом, ток в цепи с ёмкостью опережает по фазе напряжение на угол .
закон Ома для амплитудных значений: или
Введем обозначение: , где - емкостное сопротивление.
, то измеряется в Омах.
Закон Ома для действующих значений напряжения и тока имеет выражение:
Диаграммы в векторном и комплексном виде:
Параграф 2.6 Неразветвленная цепь переменного тока с активным сопротивлением, индуктивностью и ёмкостью. Резонанс напряжений.
Для мгновенных значений пусть , тогда
Ul опережает на пи пополам, а Uc - остает.
Построим векторную диаграмму при условии, что действующие значение напряжений Ul будет больше Uc.
Из векторной диаграммы следует , откуда . Но , следовательно .
Введем обозначение полного сопротивления цепи:
Закон Ома для цепи получается:
Разность между индуктивным и емкостным сопротивлениями называют реактивным сопротивлением цепи X = XL - XC. Разность между индуктивным и емкостным сопротивлениями называют реактивным сопротивлением цепи X = XL - XC.
Пропуск…
Мгновенная мощность
Так как напряжение на ёмкости отстает от тока на угол , который изменяется по косинусоиде, то мгновенную мощность выразим в виде:
, (2.20)
где
Мгновенная мощность p имеет частоту 2ω, но в отличие от индуктивности, здесь мощность положительна, пока возрастает напряжение на ёмкости. Происходит накопление энергии электрического поля на конденсаторе. Затем конденсатор разряжается на источник, и мощность становится отрицательной.
Зависимости мгновенных значений напряжения, тока и мощности цепи переменного тока с ёмкостью
Из рисунка видно, что P=0, а амплитуда колебаний мощности в цепи с ёмкостью, называют реактивной емкостной мощностью:
Единицей реактивной емкостной мощности является вольт-ампер реактивный (вар).
