11. Разработка грунтов многоковшовыми экскаваторами
Многоковшовые экскаваторы по типу основного оборудования подразделяются на цепные и роторные. Цепные применяют для разработки траншей в мягких грунтах, а роторные - в грунтах повышенной прочности, в том числе мерзлых.
В водопроводном строительстве наибольшее распространение получили скребковые двухцепные экскаваторы (ЭТУ-354А, ЭТЦ-252 и др.), способные отрывать траншеи глубиной до 4 м, шириной по дну 0,8 и 1,1 м, шириной поверху до 2,8 м в грунтах I-Ш групп. Однако они мало производительны. Поэтому для отрывки траншей при строительстве магистральных водоводов чаще применяют более производительные роторные экскаваторы, которые могут разрабатывать траншеи глубиной до 2,5 м в грунтах I-IV групп, а также в мерзлых грунтах при глубине промерзания до 1,1-1,5 м. Роторные экскаваторы допускают большие усилия на кромках зубьев ковша, чем цепные, а также более высокие скорости резания грунта, вследствие чего производительность их достигает 500 м3/ч.
Разработку траншей с вертикальными стенками роторными и цепными экскаваторами можно разрабатывать на глубину до 3 м без креплений. Траншеи разрабатывают одним или одновременно несколькими экскаваторами с выделением каждому захватки длиной 1-5 км. Перемычки грунта между захватками разрабатывают одноковшовыми экскаваторами. При этом возможны такие способы разработки траншей без перемычек. При одном из них для выхода экскаватора из траншеи применяют специальный настил, уложенный поперек, по которому экскаватор с поднятым рабочим органом с разворотом выходит из забоя для перехода на следующую захватку. При другом способе траншею отрывают двумя экскаваторами и когда второй из них доходит до траншеи, разработанной первым, он дорабатывает свою захватку и соединяет ее с первой, а затем догоняет первый экскаватор, который выходит из траншеи, уступая свое место второму, а сам перемещается вперед и становится на новую захватку и т.д.
При необходимости разработки траншей более глубоких, чем позволяют многоковшовые экскаваторы, их разрабатывают комбинированным способом в несколько этапов, когда вначале до определенной глубины делают выемку бульдозерами или скреперами, а затем траншеи роют многоковшовыми экскаваторами (см. схему на рис.1).

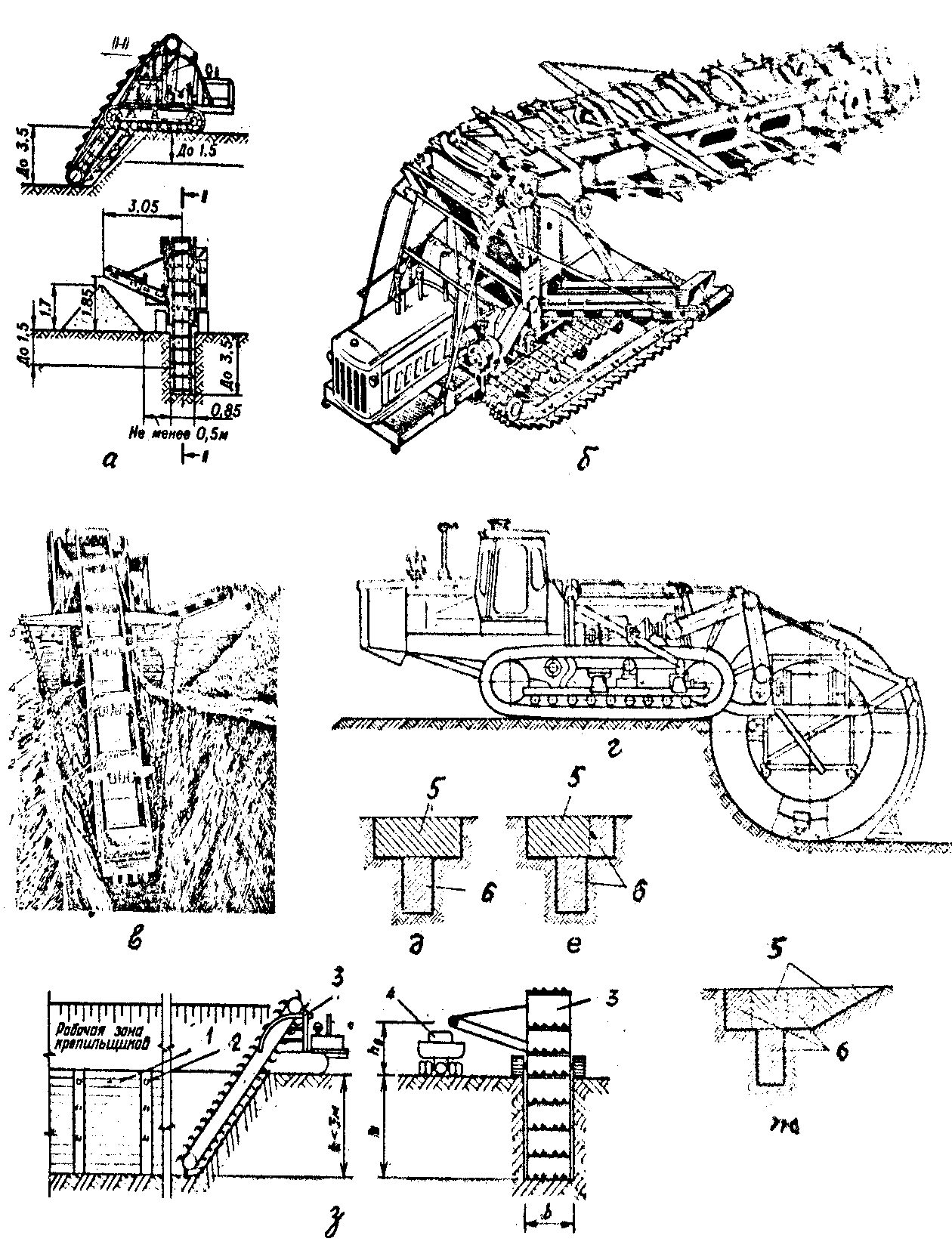

Рис. 1. Схемы разработки грунта при отрывке траншей многоковшовыми экскаваторами: а - цепным; б, в - цепными с откосообразователями; г - роторным; д, е, ж - комбинированные способы разработки глубоких траншей роторными экскаваторами и бульдозерами.
12. Укладка и уплотнение грнутов
Поскольку большинство водопроводных сооружений устраивается заглубленного или полузаглубленного типа, после их возведения выполняются значительные объемы работы по обратной их засыпке. Учитывая, что обратные засыпки траншей, приямков и пазух котлованов служат основанием для дорог, отмосток, а внутри зданий - основанием под полы, все они должны выполняться с обязательным уплотнением. Необходимая степень уплотнения грунта и высокое качество обратных засыпок обеспечивается послойным уплотнением грунта. Каждый слой грунта уплотняют одинаковым числом проходов (ударов) по одному следу. Толщина уплотняемого слоя должна соответствовать возможностям грунтоуплотнителя, что устанавливается опытным путем. В процессе уплотнения грунта в стесненных местах необходимо соблюдать меры предосторожности против повреждения подземных конструкций, коммуникаций и гидроизоляции.
Уплотнение грунтов в котлованах со сложными фундаментами и подземными конструкциями при возведении, например, насосных станций, когда внутри их образуются замкнутые полости, тупики и узкие проходы, значительно затрудняется. Поэтому обратную засыпку их необходимо выполнять сразу же после возведения подземной части здания, когда конструкции надземной части не препятствуют работе машин, с бермы котлована. Грунт с помощью экскаватора, оборудованного грейфером или системой транспортеров подают на рабочую карту в пределах участка, ограниченного подземными конструкциями. Разравнивают его в зависимости от формы и размеров пазухи малогабаритным: бульдозером типа УЗБТ-54В или микробульдозером МБ-4. Уплотняют грунт электротрамбовками или подвесной вибротрамбовкой. Могут быть также использованы для этой цели свайные вибропогружатели, установленные на металлический поддон. В замкнутых полостях уплотнять грунт более удобно подвесными к крану грунтоуплотнителями, а в пазухах, связанных между собой проходами, самопередвигающимися виброплитами и ручными трамбовками.
Уплотнение грунтов в узких и глубоких пазухах шириной менее 1,4 м (предельный размер, допускающий работу малогабаритного бульдозера) связано с определенными трудностями. При этом следует выделить пазухи шириной от 0,7 до 1,4 м, в которых может работать человек, и шириной до 0,7 м, в которые доступ рабочего невозможен. Засыпку наружных пазух, образуемых подземными конструкциями и крутыми откосами котлована, выполняют бульдозерами (рис.6, а). Разравнивают грунт слоями заданной толщины в нижней части пазухи микробульдозером, который подают в пазухи краном, а затем, по мере расширения пазухи (более 1,4 м) малогабаритным бульдозером. Уплотняют грунт послойно подвесными вибротрамбующими плитами или свайными вибропогружателями на металлических поддонах, подвешенных к крану, а также с помощью пневмотрамбовок, работающих от передвижного компрессора.
Засыпка въездных траншей, а также приямков и пазух котлованов (после устройства сооружений, их гидравлического испытания и наружной гидроизоляции) чаще всего производится бульдозерами с уплотнением обычными грунтоуплотняющими машинами (катками, трамбующими плитами, виброкатками).
Обсыпка закрытых сооружений, имеющих покрытия (резервуаров, горизонтальных отстойников и т.п.) в зависимости от несущей способности и формы покрытия, производят тремя способами: при помощи звеньевых ленточных конвейеров с погрузкой грунта экскаваторами; автосамосвалами, доставляющими грунт непосредственно на покрытие, где его разравнивают бульдозерами; самоходными ленточными конвейерами на базе гусеничных тракторов в комплекте с экскаваторами (без заезда на покрытие). Преимуществом применения самоходного ленточного конвейера является значительный диапазон обслуживаемой площади - до 20 м, считая от оси вращения машин. Грунт отсыпают, постепенно меняя позицию грунтоукладчика или длину вылета конвейера, и распределяют по поверхности равномерно.
Засыпка грунтом коллекторов и трубопроводов. При прокладке коллекторов и трубопроводов, особенно в пределах городской застройки или площадок сооружений, требуется их засыпка с тщательным уплотнением грунта.
Засыпка траншеи с проложенным коллектором в большинстве случаев производится бульдозером (рис.7, а) по челночной схеме или по поперечно-челночной. Коллекторы и тоннели, проложенные в песчаных грунтах, при одностороннем расположении резерва засыпают бульдозером, малогабаритным бульдозером и уплотняют самопередвигающейся трамбовкой. При этом вначале устраивают съезд для малогабаритного бульдозера и подают грунт по обе стороны коллектора (рис.7, б). Грунт в траншеях на участке 10-15 м по обе стороны от коллектора (тоннеля) разравнивают бульдозером, а в недоступных местах - малогабаритным бульдозером. Засыпку ведут послойно, причем толщину первого слоя принимают равной 1 м, а последующих - 40-60 см. (см. рис.7, в). Уплотняют грунт в пазухах коллектора малогабаритной вибротрамбовкой параллельными проходами. Вибротрамбовку с одной стороны коллектора на другую перемещают малогабаритным бульдозером. Засыпку и разравнивание грунта выше коллектора производят бульдозером, с помощью которого одновременно подают грунт для малогабаритного бульдозера (рис.7, г).
Обратную засыпку траншеи следует вести сразу же после укладки труб, что позволит избежать обрушения стенок траншеи, заиливания труб, а также пересушивания или переувлажнения грунта в отвалах.
Засыпку грунта в траншеи с трубопроводами рекомендуется выполнять бульдозерами (рис.7). При этом вначале косыми проходами бульдозера предварительно уменьшают крутизну откоса отвала грунта, одновременно подавая его в первый слой засыпки. Грунт в траншею подают в объеме, обеспечивающем заданную толщину отсыпаемого слоя.
Засыпка траншей с вертикальными стенками существенно затрудняется необходимостью выполнения работ в очень стесненных условиях. Пазухи между трубопроводами и стенками траншеи засыпают вручную местным грунтом, подаваемым с бровки бульдозером, слоями толщиной 0,1 м и уплотняют ручными электротрамбовками. После засыпки пазух до верха трубы последующие слои грунта разравнивают микробульдозером и уплотняют электротрамбовкой слоями 0,3 м при числе проходов, определяемом опытным уплотнением.
