10. Расчет забоя одноковшового экскаватора с рабочим оборудованием обратная лопата.
Основные показатели, по которым определяется эффективность применения экскаватора, следующие:
- размер земляной призмы, отрываемой экскаватором с одной стоянки (шаг передвижения Lп) должен быть не менее 1 м;
- при отрывке котлована грунта угол поворота экскаватора не должен превышать 70–90° и быть в любом случае не более 134°.
По техническим характеристикам при отрывке траншеи (котлованов) с глубиной Н, м, подбираем одноковшовый экскаватор «обратная лопата» с гидравлическим приводом.
Техническая характеристика экскаватора ЭО-3322В
№ |
Показатели |
1. |
Вместимость ковша q, м³ |
2. |
Группы разрабатываемых грунтов |
3. |
Глубина копания Нк, м |
4. |
Радиус копания Rкн , м |
5. |
Расстояние от оси стрелы до оси вращения rш, м |
6. |
Высота оси пяты стрелы hш, м |
7. |
Расстояние от оси вращения до опоры lо , м |
8. |
Расстояние от опоры до откоса min ln , м |
9. |
Минимальная величина шага экскаватора lт min , м |

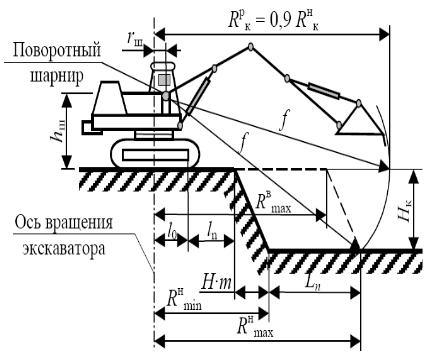

Определяем шаг перемещения экскаватора расчетом максимальных и минимальных радиусов копания по верху и по низу котлована (рис.).
Рабочий радиус копания, м
Rкр = 0,9· Rкн – т.к. паспортный радиус копания может быть получен при положении стрелы или ковша, не соответствующим реальным рабочим положениям.
Рассчитываем
максимальный радиус копания по низу
м, по следующим зависимостям:
, м
- Максимальный радиус копания понизу.
- минимальный радиус копания пониз.
Шаг
перемещения, м:
Условие
оптимального выбора экскаватора
выполняется при:
Проверка правильности выбора экскаватора по соответствию глубины котлована вместимости ковша q проводится по формуле:
При невыполнении условий (17) и (18) необходимо повторить расчет для экскаватора другой марки. Угол поворота при отрывке траншей и котлованов определен графическипри вычерчивании технологической карты. При проектировании схем откопки котлована следует учитывать следующие варианты:
весь грунт выгружается на автотранспорт;
весь грунт выгружается в кавальеры, расположенные по разные стороны откотлована;
производится двухсторонняя выгрузка грунта в автотранспорт и в кавальер (возможен вариант зигзагообразного движения экскаватора).
Возможны следующие схемы расположения кавальеров:
вне пятна котлована (траншей) вдоль буквенных осей;
вне пятна котлована (траншей) по всему периметру с устройством необходимых проездов для транспорта;
между траншей.
Если параметры экскаватора не позволяют производить выгрузку грунта в кавальер, то необходимо сдвигать ось проходки в сторону кавальера либо применять бульдозер для дополнительного перемещения грунта.
