Увязка (уравнивание) приращений координат.
При безошибочных угловых и линейных измерениях сумма приращений по обоим осям должна быть равна теоретической.
∑∆Хпракт.=∑∆Xтеор.
∑∆Yпракт.=∑∆Yтеор.
Невязку в приращениях координат теодолитного хода вычисляют отдельно по каждой оси.
= -∑
= Y -∑dY
Сумма ∑ Xтеор. и ∑ Yтеор. определяется в ходе по следующим формулам:
∑ Хт=Хкон.-Xнач.
∑ Yт=Yкон.–Yнач.
Геодезические сьемки.
Для решения различного рода инженерных задач на стадии изысканий проектирования и строительства сооружений широко используют карты и планы местности которые являются результатом геодезических и топографических работ.
Совокупность измерений, выполняемых на местности с целью создания планов и карт, называется топографической съемкой.
Различают горизонтальную (контурную), вертикальную и топографическую съемки местности. Результатом горизонтальной съемки является контурный план на котором изображена лишь ситуация местности (объекты, угодья, предметы).
При вертикальной съемке определяют рельеф местности или положение установленных при монтаже конструкций по высоте.
Топографическая съёмка включает в себя определение ситуации и рельефа местности, т.е. представляет совокупность горизонтальной и вертикальной съёмки.
Горизонтальная съёмка выполняется в определённой последовательности и включает в себя:
1. подготовительные работы – изучение имеющихся планов и карт на данный район с рекогносцировкой местности;
2. создания съёмочного обоснования в виде теодолитных ходов;
3. съёмка подробностей с пунктов геодезического обоснования;
4. вычислительная обработка и графическое оформление материала.
Геодезической практикой выработано несколько способов съемки:

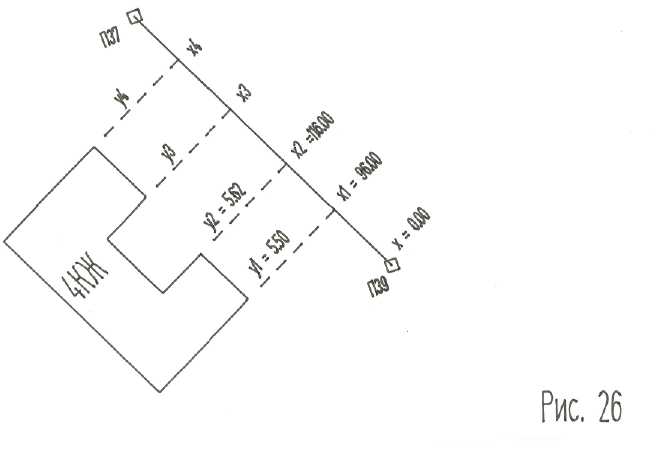

1. Способ прямоугольных координат (способ створов и перпендикуляров). Применяется в открытой местности, когда снимаемая ситуация располагается вблизи теодолитного хода.

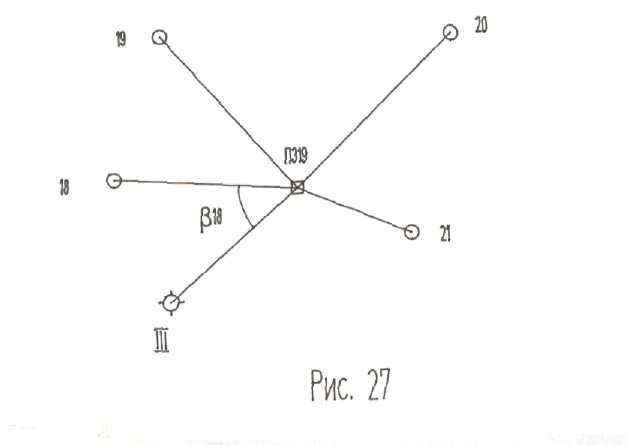

2. Способ полярных координат применяется в открытой местности, а положение снимаемых точек определяется двумя полярными координатами:
- горизонтальным углом ;
- расстоянием Д/=100 , обычно определяемым по нитяному дальномеру.
Станция ПЗ19
Точки |
|
Д/=100 |
III 18 19 |
0000/ 29031/ 69028/ |
- 86,2 56,2 |

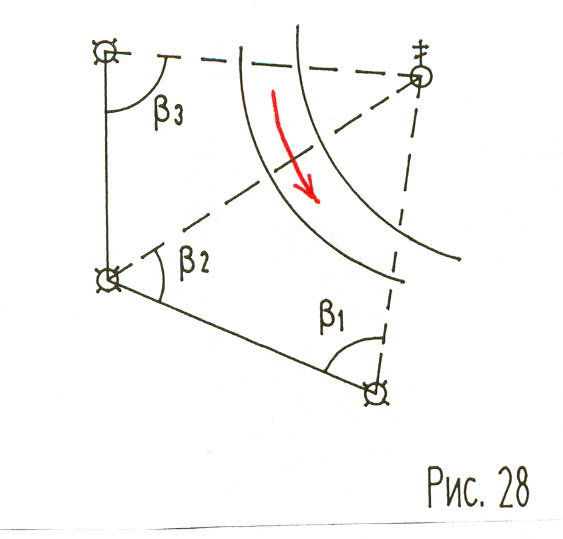

3. Способ угловой засечки.
Применяется для съемки удаленных (недоступных) объектов, положение которых определяется двумя углами: 1 и 2. А для контроля необходимо измерить и третий угол 3.

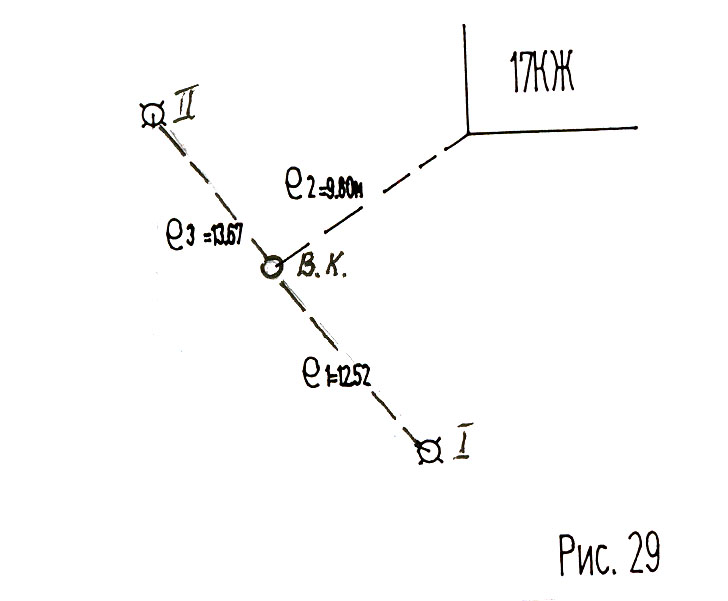

4. Линейная засечка.
Она применяется когда снимаемый объект расположен вблизи точек съемочного обоснования – на удалении меньше чем длина рулетки (50м.).
В процессе съемки ведут абрис – схематический чертеж снимаемой местности, выполненный в произвольном масштабе для зарисовки объектов и записи результатов измерений.
Тахеометрическая «быстрая съемка» ( см. Контрольную работу № 1).
«Быстрота» достигается получением трех координат при одном наведении зрительной трубы:
- горизонтальный угол ;
- расстояние d, обычно определяемое по нитяному дальномеру;
- превышение h определяется по и d’, где d’=d*100k (тригонометрическое нивелирование).
