Контрольные и лабораторные работы, выполняемые студентом
1. Тетрадь для выполнения контрольной расчетно-графической работы № 1.
2. План строительной площадки.
3. Расчет разбивочных элементов для выноса проекта на местность полярным способом. Разбивочный чертеж.
4. Тетрадь для выполнения контрольной расчетно-графической работы № 2.
5. Профиль.
6. Лабораторная работа: изучение геодезических приборов.
7. Лабораторная работа: решение задач на топографической карте.
8. Геодезические расчеты при проектировании вертикальной планировки.
9. Решение задач по теории погрешностей.
Лекции
Сущность инженерной геодезии в строительстве заключается в выполнении измерений на земной поверхности с целью:
1. создания планов и карт местности для проектирования и строительства зданий и сооружений;
2. решения разнообразных инженерных задач.
Для этого необходимо:
- научиться измерять углы, расстояния и превышения между точками;
- математически обрабатывать результаты измерений и использовать полученные материалы для нужд строительства, т.е. для изысканий, проектирования и строительства зданий и сооружений.
Форма и размеры Земли.
За поверхность Земли в геодезии принята поверхность эллипсоида, полученная от вращения эллипса вокруг полярной оси.
Размеры эллипсоида (сфероида) характеризуются величинами его полуосей:
- большой a = 6378км.
- малой b = 6356км.
Для практических целей часто бывает достаточным принять Землю за сферу с радиусом 6371км.
Системы координат применяемые в геодезии.
В качестве единой системы координат для всех точек земной поверхности принимают систему географических координат:
- широта – φ;
- долгота – λ.
Широта бывает северной и южной и она изменяется от 00 на экваторе до 900 градусов на полюсах.
Долгота отсчитывается от меридиана Гринвича к западу и востоку и соответственно бывает западной и восточной, в пределах от 00 на Гринвиче и до 1800 на противоположной ветви меридиана.
Условная система прямоугольных координат.
В этой системе начало координат выбирают произвольно, а перпендикуляры опущенные из точки на оси будут являться ее условными координатами.
Зональная система координат.
Земная поверхность в этой системе разбита на шестиградусные зоны. Изображение среднего в зоне географического меридиана принимают за ось Х (отсюда название осевой меридиан): а линию перпендикулярную ему и совмещенную с плоскостью экватора принимают за ось У.
Система полярных координат.
Положение на местности проектной точки может определятся полярными координатами:
- проектным углом – β;
- проектным расстоянием – d.
Высоты, отметки превышения.

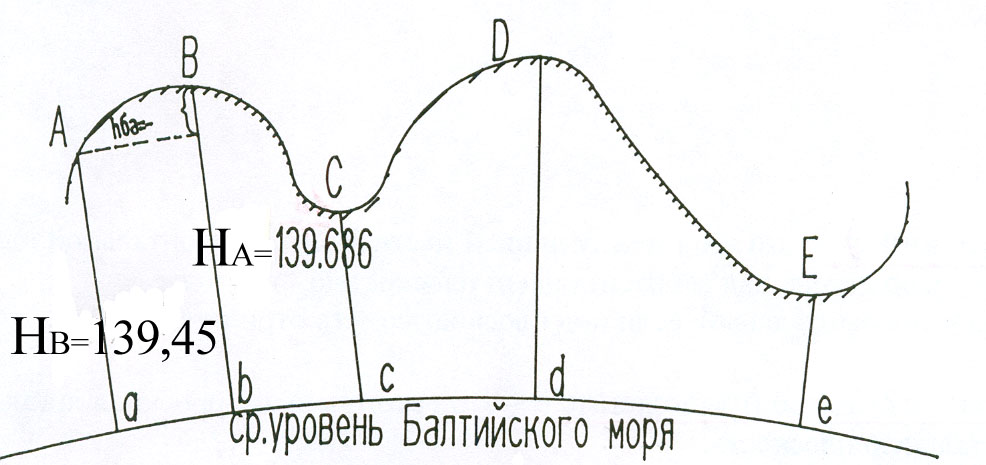

Рис. 6
Высота НА – это отрезок отвесной линии АА от данной точки А до исходной уровенной поверхности. Если за начало отсчета принять средний уровень Балтийского моря, то высоту называют абсолютной, а если принять другую уровенную поверхность, то будет иметь место относительная (условная) высота.
Превышение h – это разность высот Н двух смежных точек.
hАВ=HВ–HА
Отметка – это числовое выражение высоты в метрах, например НВ=139,686.
