Перенесение в натуру проектной плоскости.

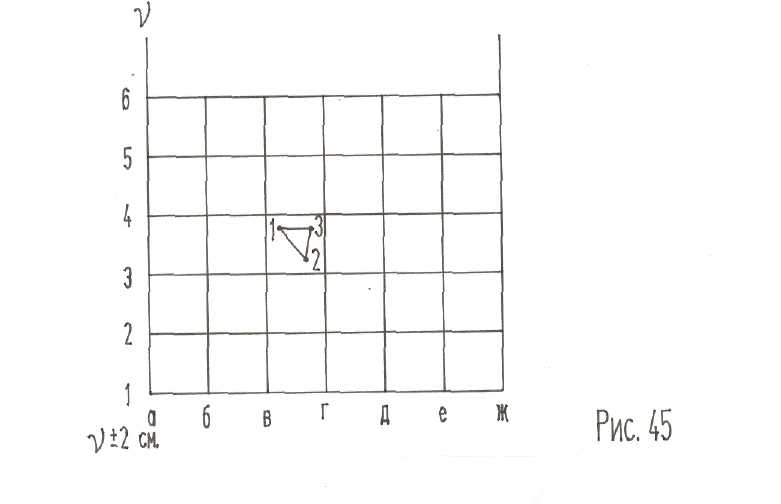

Вынос в натуру проектной плоскости может быть осуществлен по определенным линиям, но эту работу удобнее выполнять с одной стоянки прибора, установленного в середине площадки равного уклона, наклонным лучом. Для этого устанавливают прибор в центре площадки так, чтобы его подъемные винты 1 и 2 были направлены вдоль линии А6–Ж1 и вращая эти подъемные винты, добиться равенства отсчетов по рейке в этих точках .
Далее переходят с рейкой в вершину Ж6 и вращая третий подъемный винт. Также добиваются отсчета по рейке ν. Таким образом обеспечивают параллельность визирного луча прибора по всем направлениям площадки. Контролем может служить визирование на рейку в точке а1 отсчет по которой должен быть в пределах ν±2см. Колышки в промежуточных точках устанавливают на такую высоту, чтобы отсчёт по рейке так же был равен .
Передача отметок н на дно глубокого котлована, или траншеи, или на верхний монтажный горизонт

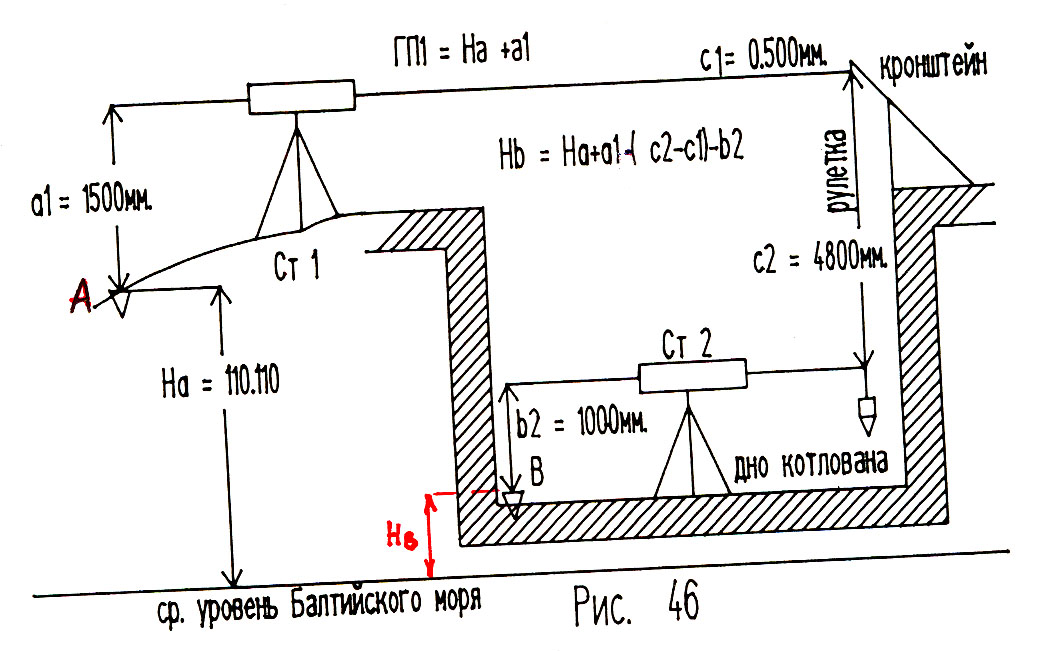

Такая задача возникает при производстве земляных работ и монтаже верхних этажей зданий. В этом случае применяют нивелир и рулетку, укрепленную на укосе нулевым штрихом вверху, а натяжение полотна обеспечивают грузом внизу. Тогда согласно рисунка, имеем:
Нв=На+а-(С2-С1)-в=110,110+1,500-(4800-0,500)-1,00=106,310.
При передаче отметки на вышележащие монтажные горизонты здания или сооружения последнее уравнение примет вид:
На=Нв+в+(С2-С1)-а
