Перенесение на местность проектных (заданных) углов.

Для построения на местности угла необходимо иметь исходное (начальное) направление 1-2 от которого откладывают проектный угол . Для этого теодолит центрируют в точке 1 и приводят в рабочее положение. Вращением алидады устанавливают на горизонтальном круге отсчет ноль градусов. Далее открепляют лимб и вращением его наводят зрительную трубу по исходному направлению 1-2. Открепив алидаду и вращая ее откладывают угол , фиксируя полученное направление на точку A^/.

Такое же построение выполняют при другом положении вертикального круга, отмечают точку А^//. За окончательное направление принимают биссектрису угла 1-А. Для контроля, полученное значение угла полезно измерить и сравнить с проектным углом.

Построение на местности линии заданной длины.

От «твердой» точки 1 в заданном направлении откладывают рулеткой примерное расстояние, фиксируя временную точку А1. Это расстояние 1-А1 тщательно измеряют с введением всех поправок. Полученное значение d^/ сравнивают с заданной величиной d_пр определяя домер d.

∆d=d_пр-d’

Величину домера откладывают и получают второй конец А проектной линии. Эту линию рекомендуется ( для контроля) измерить дважды, ещё раз, а полученный результат сравнить с проектным значением d_пр.

Вынос в натуру проектных отметок. (см. последующую задачу по нивелиру).

Способы основных разбивочных работ.

Практика геодезических измерений выработала несколько способов разбивки сооружений, выбор которых диктуется типом сооружения, требуемой точностью измерений, условиями измерений на строительной площадке.

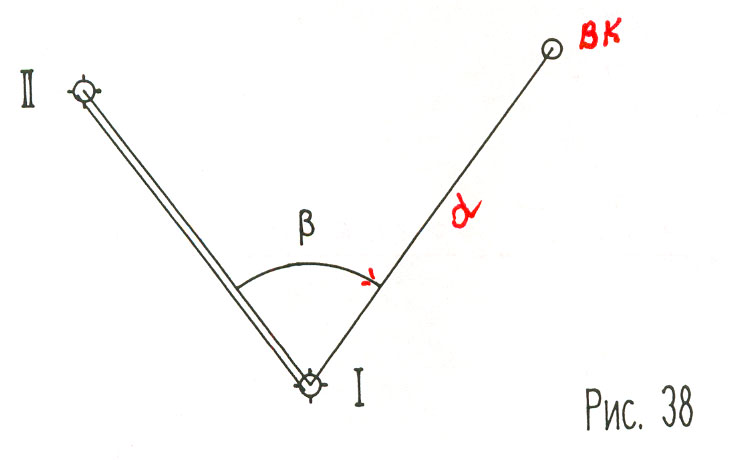

Способ полярных координат.

Положение на местности проектной точки ВК определяется построением на местности проектного угла β и отложением проектного расстояния d.

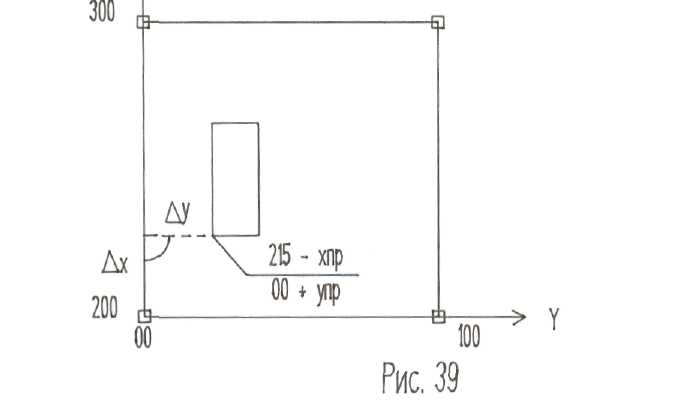

Способ прямоугольных координат.

х=Х_пр-Х_сетки=215-200=15м

y=Y_пр-Y_сетки=10-0=10м

Удобно применять при наличии на строительной площадке (строительной) геодезической сетки, в системе координат которой задано положение проектных точек. От ближайшего пункта сетки вычисляют x и y.

∆=Х_пр–Х_сетки

∆=У_пр–У_сетки

По направлению сетки откладывают большее приращение, а по перпендикуляру – другое приращение, получая таким образом проектную точку.

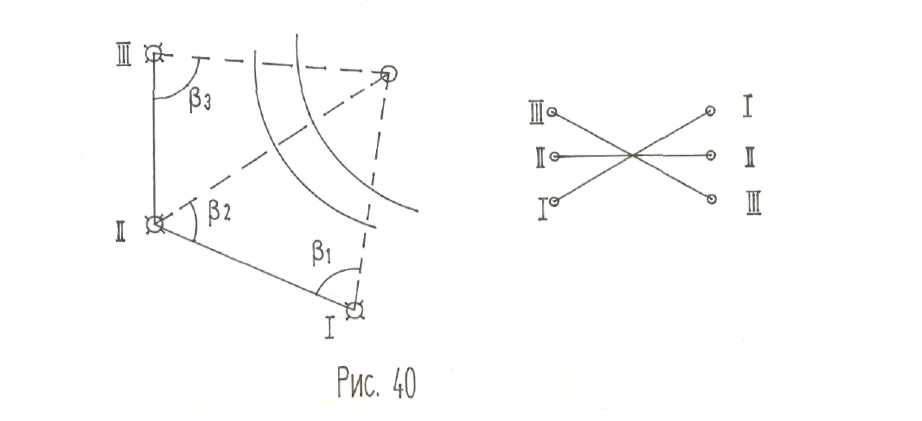

Способ угловой засечки.

Применяют при невозможности выполнить линейные измерения от опорной до проектной точки. В этом случае откладывают проектные углы , , а их лучи фиксируют натяжением проволоки или шнуром. Если три направления пересекаются в одной точке, то положение проектной точки определено правильно.

Способ линейной засечки.

Применяют когда проектные расстояние d1,d2,d3 меньше длины рулетки.

Перенесение в натуру проекта вертикальной планировки.

Вертикальную планировку выполняют с целью преобразования поверхности строительной площадки для нужд строительства.

Проект вертикальной планировки включает размещение улиц жилых кварталов и коммуникаций, в высотном положении.

В зависимости от вида сооружения вертикальные планировки бывают: линейные (дороги, трубопроводы и пр.) и площадные (жилые или производственные здания).

Вынесение в натуру линий заданного уклона.

Такая задача возникает при вертикальной планировке дорог и трубопроводов, и когда количество промежуточных точек значительное. Эту работу удобнее и быстрее выполнять не горизонтальным лучом прибора, а наклонным .

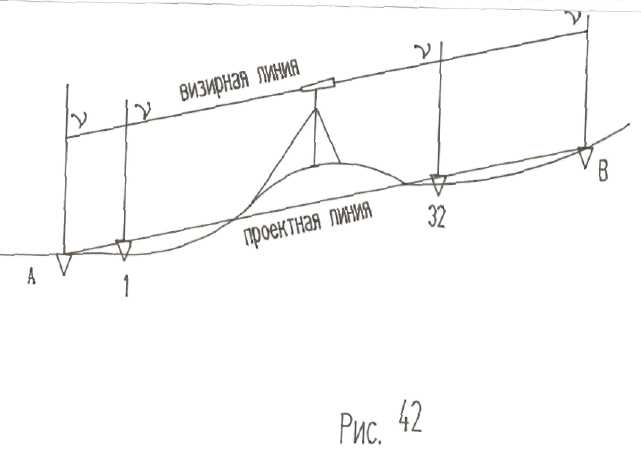

1 способ: наклоном зрительной трубы прибора, установленного посередине линии А – В добиться одинакового отсчета по нивелирным рейкам, установленным на точках А и В. В этом случае приводят линию визирования прибора в положение параллельное проектной линии. Тогда на всех проектных точках 1…32 необходимо забить колья так, чтобы отсчет по рейке на них тоже был равен .

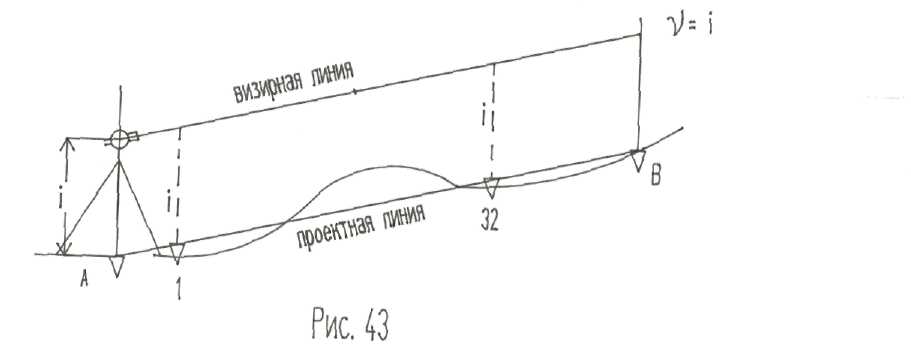

2 способ: установит прибор на одном конце линии и наклонить зрительную трубы прибора так, чтобы отсчет по рейке на другом конце линии был равен высоте прибора i.

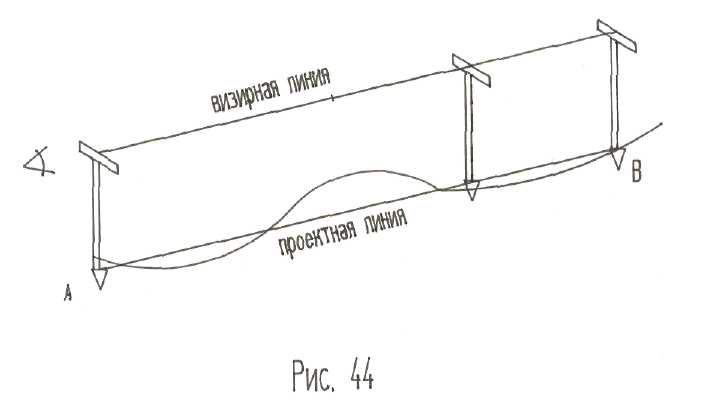

3 способ: визуальным путем с применением трех визирок, представляющих собой две планки, скреплённые в виде буквы Т.

Опорные (постоянные) визирки размещают на точках А и В линии проектного уклона и они задают линию визирования, в которую глазомерно вводят промежуточную (ходовую) визирку, основание которой будет показывать проектную высоту промежуточной точки.
