Порядок виконання роботи
Використовуючи пункти державної геодезичної сітки (4 пп), запроектувати на фрагменті топографічного плану мережу теодолітних ходів для подальшої зйомки території населеного пункту.
Згідно з “Положенням про земельно-кадастрову інвентаризацію земель населених пунктів” у містах республіканського і обласного підпорядкування рекомендований масштаб створення земельно-кадастрових карт 1:500.
Для забезпечення необхідної точності відображення прийнятої облікової одиниці площі, а для міст респ. І обл. Підпорядкування це 1 м2=0,0001 га, гранична похибка знімальної основи і межових знаків відносно найближчих пунктів ДГМ не повинна перевищувати 10 см. Помилка взаємного положення суміжних точок межі не повинна перевищувати 0,1 мм в масштабі плану, тобто для плану 1:500 це 5 см. Таку точність забезпечимо прокладанням теодолітних ходів з середньою довжиною сторони 20-350 метрів, кількість сторін до 15.
Контрольні запитання
1) Які вимоги до точності та детальності відображення кадастрових об’єктів при інвентаризації земель населених пунктів?
2) Яка інформація про земельну ділянку отримується від кожного землевласника(землекористувача)?
3) Склад робіт виробничого етапу?
4) Як поновлюють втрачені знаки?
5) Яка інформація відображається в акті обстеження межових знаків?
17
Лабораторна робота №4
Тема: Оцінка точності проекту на топографічні і кадастрові роботи з інвентаризації земель населеного пункту.
Мета: Навчитися виконувати оцінку точності проекту.
Завдання: Виконати оцінку точності запроектованої геодезичної мережі.
Теоретичні відомості

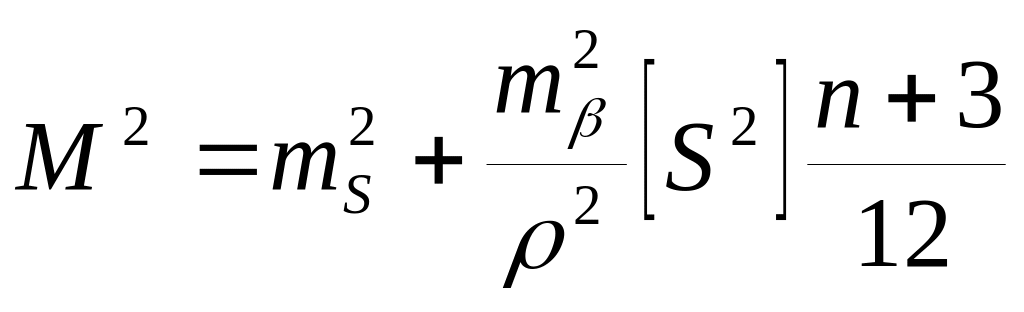

Для оцінки точності кожного запроектованого теодолітного ходу можна використати формулу (4.1):
(4.1)
де
-
середня квадратична похибка вимірювання
довжини сторони ходу, становить
ходу;
-
середня квадратична помилка вимірювання
кута, якщо виміри виконуватимуться
електронним тахеометром, то ця помилка
коливатиметься в межах 2”-9”;
–
число секунд в радіані;
- довжина теодолітного ходу,м;
-
кількість вершин ходу.
Отриману похибку слід порівняти з допустимим значенням і зробити висновок про відповідність запроектованих ходів вимогам нормативним документів.

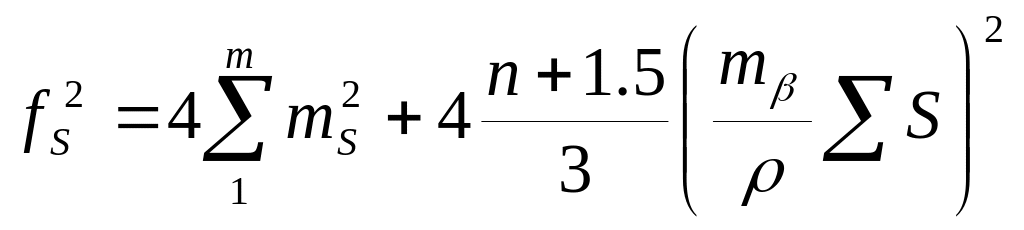

При прокладанні допоміжних(висячих) теодолітних ходів може виникнути нев’язка, яку обчислюють по формулі:
(4.2)
18
де
–
СКП вимірювання ліній;
– кількість сторін в ході
–
СКП вимірювання кутів;
– число секунд в радіані;
- довжина теодолітного ходу,м;
При використанні будь-якого виду засічки слід дотримуватися таких вимог: визначення координат кутовою і лінійною засічками слід виконувати не менш ніж із трьох точок геодезичної основи; при використанні лінійно-кутових ( полярних ) засічок – з двох пунктів.

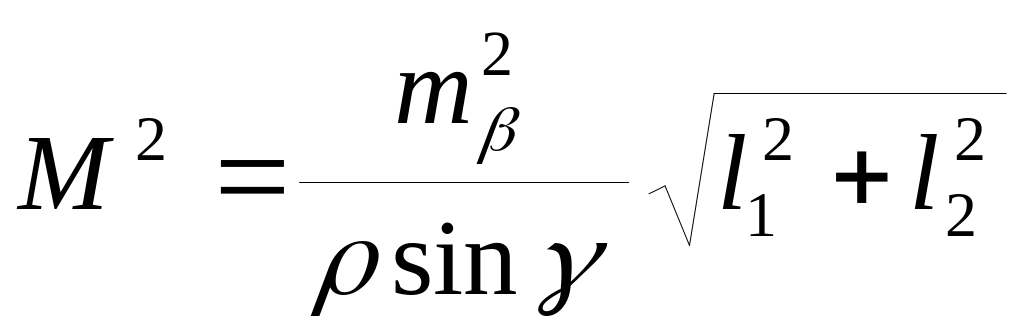

Точність визначення положення точок методом прямої кутової засічки визначається за формулою:
(4.3)
Точність визначення положення точок методом оберненої кутової засічки:
(4.4)
де
і
–
середні квадратичні помилки вимірювання
відповідно сторони і кута;
– число секунд в радіані,
-
кут при вершині засічки.
–
відстань від опорної точки
до точки, що визначається;
