Кулачковый контактор кэ-4д

Кулачковый контактор КЭ-4Д (рис. 36) применяют в качестве силового без дугогашения. Устанавливают такие контакторы в реостатном контроллере и в реверсоре (на ЭР2), в реостатном контроллере и в реверсивно-тормозном переключателе (на ЭР2Т, ЭТ2). Контактор имеет пластмассовый изолятор, который привинчивается болтом к рейке группового аппарата. На этом изоляторе устанавливают кронштейн и латунный держатель с закреплённым на нём неподвижном контактом. На оси кронштейна крепят рычаг, который является подвижной частью контактора. На оси рычага монтируют латунный держатель, на котором закреплён подвижной контакт с гибким шунтом. Между кронштейном и рычагом на специальных цилиндрических направляющих установлена включающая пружина, а между держателем и рычагом – притирающая пружина. В рычаге на игольчатом подшипнике укреплён ролик, который при набегании на выступ кулачковой шайбы поворачивает рычаг вокруг своей оси. Включающая пружина при этом сжимается, а контакты под действием притирающей пружины сначала перекатываются, а затем, когда держатель упрётся в рычаг, размыкаются. При сбегании ролика контактора с выступа кулачковой шайбы рычаг под действием включающей пружины поворачивается вокруг оси до упора на изоляторе. В процессе поворота подвижный и неподвижный контакты замыкаются, а затем под действием притирающей пружины перекатываются и притираются.

Рис. 36 Контактор КЭ-4Д.

11 – включающая пружина, 12 – ролик, 13 – рычаг, 14 – притирающая пружина, 15, 25 – оси, 16, 20 – держатели, 17 – подвижный контакт, 18 – шунт, 19 – неподвижный контакт, 21 – изолятор, 22 – кронштейн, 23, 24 – направляющие пружины.

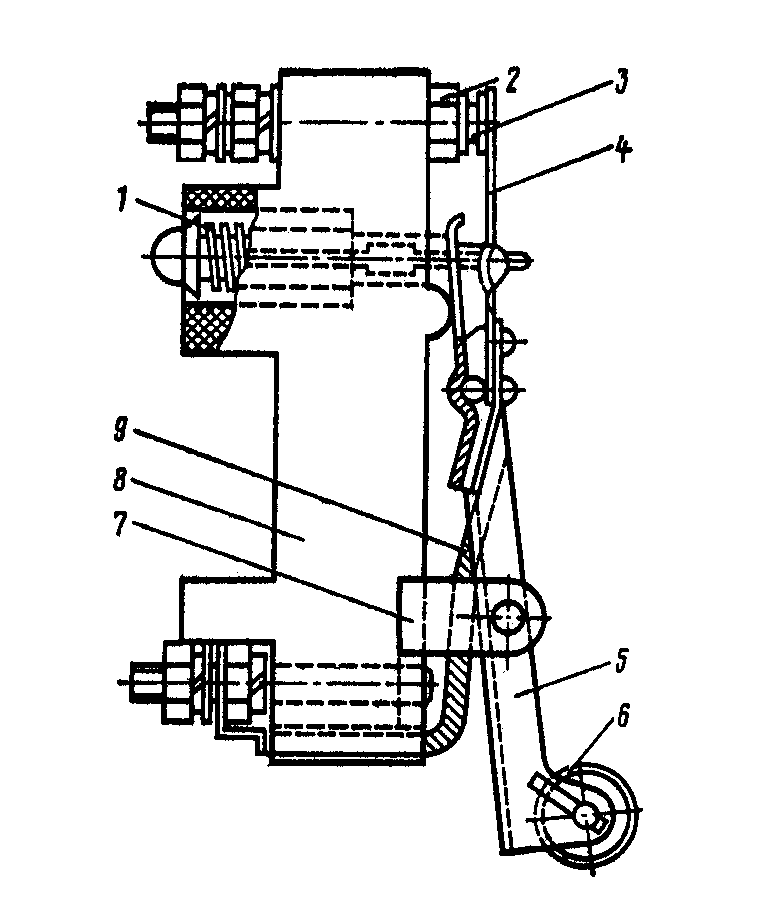

Рис. 37 Кулачковый контактор КР-3А

1 – включающая пружина, 2 – неподвижный контакт, 3 – подвижный контакт, 4 – пластина, 5 – подвижный рычаг, 6 – стальной ролик, 7 – стойка, 8 – пластмассовый изолятор, 9 – гибкий шунт.

Кулачковый контактор кр-3а
