2 Конструктивные решения
2.1 Конструктивные схемы зданий
В проектировании конструкций зданий основной задачей является выбор конструктивной и строительной системы здания.
Конструктивной системой называют взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые, воспринимая все приходящиеся на него нагрузки и взаимодействия, совместно обеспечивают прочность, пространственную жесткость и устойчивость сооружения.
Строительной системой называют характеристику конструктивного решения здания по материалу и технологии возведения его несущих и ограждающих конструкций в соответствии с избранной конструктивной схемой.
Выделяют следующие основные конструктивные схемы малоэтажных зданий: каркасные, бескаркасные с несущими наружными и внутренними стенами, с неполным каркасом и объемно-блочные.
У бескаркасных домов продольные или поперечные наружные стены выполняют одновременно несущие и ограждающие функции (рисунок 2.1). Несущие конструкции перекрытия укладывают на несущие стены. По расположению несущих стен различают бескаркасные здания с поперечными (рисунки 2.1а, 2,1б) и продольными (рисунок 2.1в) несущими стенами.
Бескаркасные дома возводят из бревен, кирпича и шлакоблоков.
а), б) с поперечным расположением несуших стен;
в) с продольным расположением несущих стен.
1 - несущая стена; 2 – плита перекрытия; 3 - самонесущая стена.

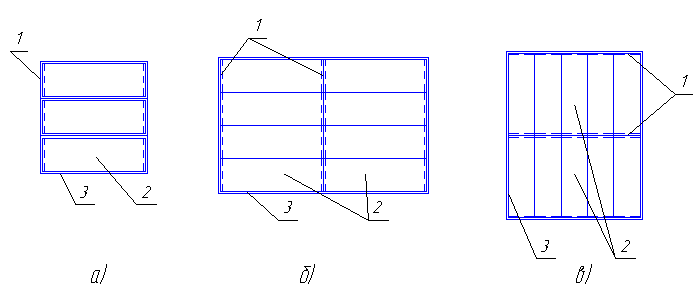

Рисунок 2.1 – Бескаркасные конструктивные схемы
Несущая система каркасных домов состоит из стоек, балок, настилов перекрытий и связей жесткости, воспринимающих горизонтальные и вертикальные нагрузки. Известны каркасные конструктивные схемы с продольным (рисунок 2.2а), поперечным (рисунок 2.26), перекрестным (рисунок 2.2в) расположением ригелей и безригельные (рисунок 2.2г). Стены домов такой конструкции выполняют из деревянных стоек, которые обшивают досками изнутри и снаружи, а внутреннее пространство заполняют местными строительными материалами, обладающими высокими теплоизоляционными свойствами (гранулированный шлак, шлаковата, минеральная вата, тор-фоплиты и т.п.). В каркасных домах можно применять легкие навесные стены с большими плоскостями остекления. Трудоемкость возведения каркасных домов меньше, а огнестойкость и долговечность ниже, чем у домов с несущими стенами.
Неполный каркас - сочетание наружных несущих стен и внутреннего каркаса (рисунок 2.3). В неполном каркасе выделяют здания с продольным (рисунок 2.3а), поперечным расположением ригелей (рисунок 2.36) и безригельные (рисунок 2.3в).
Конструктивную схему дома выбирают в зависимости от архитектурных требований, местных условий строительства, наличия строительных материалов, необходимой долговечности и огнестойкости.
а) с продольным расположением ригелей;
б) с поперечным расположением ригелей;
в) с перекрестным расположением ригелей;
г) безригельное решение.
1 - колонны каркаса; 2 - ригели перекрытия; 3 - плиты перекрытия

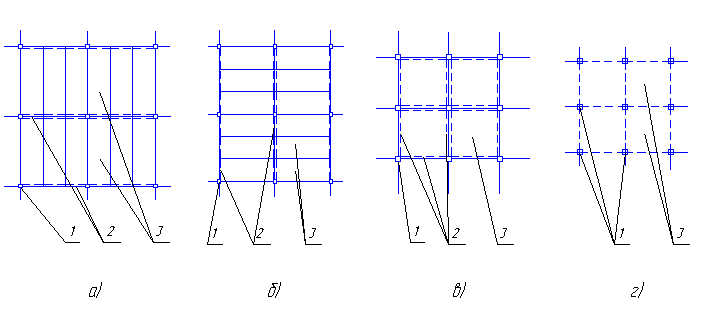

Рисунок 2.2 – Каркасные конструктивные схемы
а - с продольным расположением ригелей;
б - с поперечным расположением ригелей;
в - безригельное решение; 1 - несущие и наружные стены; 2 - колонны внутреннего каркаса; 3 - плиты перекрытия; 4 – ригели.

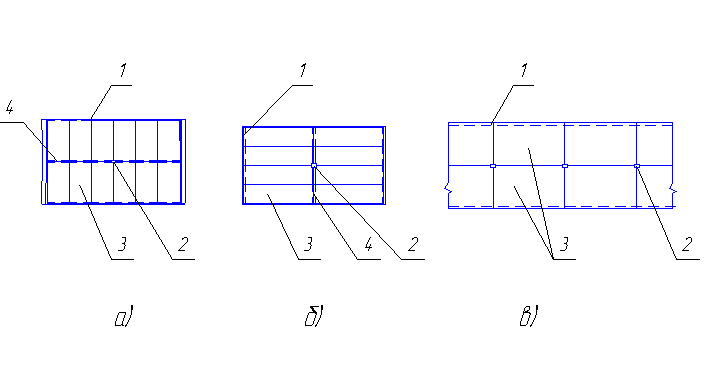

Рисунок 2.3 – Здания с неполным каркасом
