1.2 Организация квартир
Общая комната площадью, равной 16 - 24 м2 (шириной не менее 3 м), может иметь две функциональные зоны: отдыха и обеденную. В зоне отдыха размещают мягкую мебель, теле- и радиоаппаратуру, шкаф для книг, в обеденной - стол, стулья, шкаф для посуды. Последнюю располагают ближе к двери в кухню. Функциональные зоны разделяют расстановкой мебели, размещением светильника, ковром на полу. Общую комнату делают как изолированной, так и проходной. Она должна просматриваться из передней. Для этого дверь из передней обычно делают двухстворчатой остекленной. Общую комнату непосредственно связывают с передней. Допускается проектировать проход в спальню через общую комнату.
а) б)
а) – минимально необходимые размеры обшей комнаты; б) – размещение обеденной группы.
Рисунок 1.1
Рисунок 1.2 – Варианты организации общей комнаты
Спальные комнаты проектируют:
на одного человека площадью - 8 ... 10 м2;
на двух человек (супружеской пары) - 12 ... 14 м2;
на двух человек одного пола - 1 ... 12 м2;
для родителей и ребенка до трех лет - 16 ... 18 м2.
В спальных помещениях оборудуют зону для сна, а также место для хранения личных вещей. Спальни должны быть непроходными.
Желание иметь просторную гардеробную осуществимо даже в небольшой спальне. На рисунке 1.5 показана спальня, обставленная по общепринятым канонам: с одной стороны - кровать, напротив - платяной шкаф и между ними - много свободного пространства. Если шкаф поставить спинкой к кровати и закрыть декоративной панелью, он отделит гардеробную от спальни и для кровати остается достаточно места. В этом случае платяной шкаф служит разделителем пространства. Благодаря такой конструкции спальня освобождается от ненужной мебели и приобретает уют и комфортность.
а) - для одного человека; б) - для супружеской пары; в) - для однополых детей; г) - для супругов и ребенка до трех лет.
Рисунок 1.3 – Минимально необходимые размеры спальной комнаты.

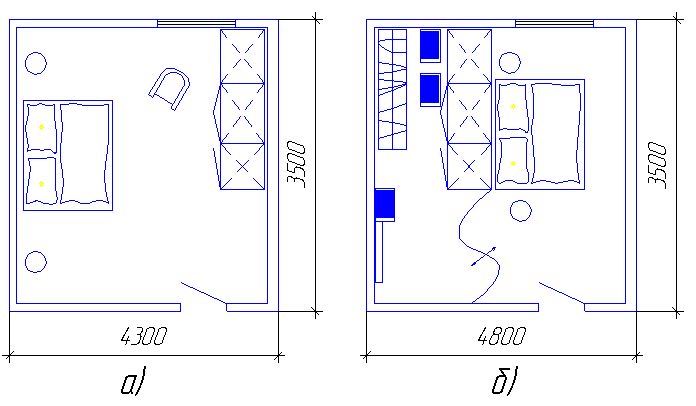

а) - для одного человека; б) - для супружеской пары;
в) - для двоих однополых детей; г) - для супругов н ребенка до трех лет.
Рисунок 1.4 – Варианты планировки спальных комнат
а) – традиционное размещение; 6) – нетрадиционное размещение.
Рисунок 1.5 – Примеры размещения мебели в спальне.
Кухню-столовую проектируют с учетом установки в них необходимого санитарно-технического оборудования и мебели. Площадь должна быть не менее 12 ... 14 м2 (рисунки 1.6, 1.7, 1.8). Ширина кухонь при однорядном расположении оборудования должна быть не менее 1,9 м, при угловом и двухрядном - не менее 2,3 м.
Конечно, на кухне совершенно естественно выглядит обеденный стол. Но если кухня небольшая и узкая, вполне возможно разместить не только обеденный стол, но и диванчик (рисунок 1.8г). Чтобы не пропадало угловое пространство, в ряду кухонных шкафов в качестве дополнительного элемента вполне уместен угловой встроенный шкаф с полками на вращающейся основе.
Санитарные узлы могут быть раздельными и совмещённые.
Если дом подключают к сетям наружных коммуникаций, санузел делают раздельным, то есть туалет отделяют от ванной комнаты.
В домах с двумя уровнями устраивают два санузла. На первом этаже - туалет, на втором - ванная, совмещенная с туалетом. Минимальная площадь туалета 1,5 ...2 м2, ванной - 4 м2. Внутренние размеры ванной должны быть не менее 1,4 х 1,72 м, а туалета - не менее 0,8 х 1,2 м. Двери уборной, ванной и санузла должны открываться наружу. Не допускается располагать уборную и ванную непосредственно над жилыми комнатами и кухней. Размещение уборной и ванной (или душевой) над кухней допускается в квартирах, расположенных в двух уровнях. Вход в помещение, оборудованное унитазом, непосредственно из кухни и жилых помещений (кроме жилых помещений, предназначенных для семей с инвалидами) не допускается. Не допускается крепление приборов и трубопроводов непосредственно к межквартирным стенам и перегородкам, ограждающим жилые комнаты. Основные типы санузлов и минимально необходимые расстояния в санузле показаны на рисунках 1.9, 1.10.
а) – для семьи из одного - двух человек; б) – трех - четырех человек;
в) - пяти человек; 1 - холодильник; 2 - мойка; 3 - рабочий стол; 4 - плита Рисунок 1.6 – Примерный набор кухонного оборудования
а) - для открывания духовки; б) - для работы за выдвижным столом;
в) - для размещения и обеденным столом
Рисунок 1.7 – Минимально необходимые пространства кухни

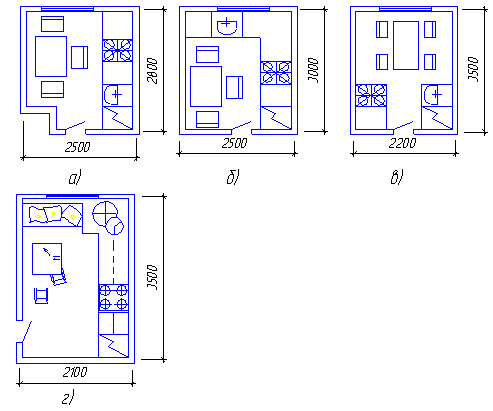

а) - с однорядным расположением оборудования; б) - угловым;
в) - двухрядным; г) - с откидным столом.
Рисунок 1.8 – Варианты организации интерьера кухни
а) - для умывания; б) - для использования туалета; в) - для
вытирания полотенцем.
Рисунок 1.9 – Минимально необходимые расстояния в санитарном узле
а, б, в) - туалеты без умывальника и с умывальником; г) - ванная; д, е) - совмещенные санузлы; ж) - раздельный санузел; 1 - место для стиральной машины.
Рисунок 1.10 – Основные типы санитарных узлов
Передние, как правило, имеют ширину не менее 1,4 м, площадь не менее трех квадратных метров. В зависимости от пропорций в плане передняя бывает трех типов:
вытянутая по направлению входа, т.е. коридорного типа; дверь в общую комнату находится на оси входа или на длинной стороне передней (рисунок 1.11а);
того же коридорного типа, входная дверь в квартиру находится на длинной стороне передней, напротив входа - кухня или спальня; общая комната - налево или направо от входа (рисунок 1.116);
передняя - холл (при распахнутых дверях общей комнаты холл увеличивает ее пространство). В домах с двумя уровнями холл устраивают на втором этаже (рисунок 1.11в).

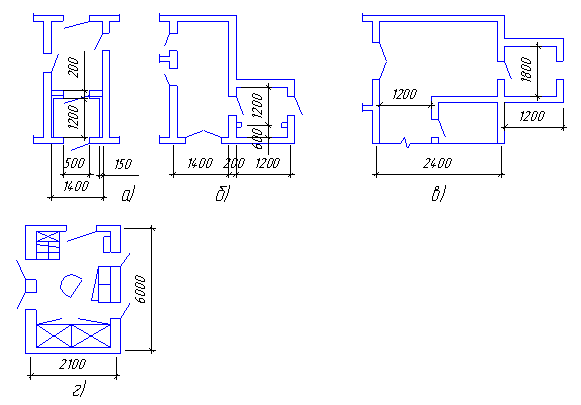

а) - вытянутая по направлению входа; б) - с входной дверью по длинной стороне передней; в) - передняя - холл; г) - пример размещения мебели.
Рисунок 1.11 – Передняя
Типичная передняя характеризуется наличием большого количества дверей и недостатком места для мебели и аксессуаров. На рисунке 1.11г приведен пример оптимального использования мебели, не загромождающей помещение передней. Вся мебель имеет строго рассчитанные габариты и тем самым оставляет много свободного пространства в прихожей. Например, полка над шкафом глубиной 40 см оборудована выдвижными ящиками. Такую конструкцию имеет и гардероб глубиной 24 см слева от входа. Напротив него остается место для обувного шкафа.
Тамбур (рисунок 1.12) предназначен для защиты дома от проникновения холодного воздуха с улицы. Оптимальные размеры тамбура 1,65x1,65 м или 2,05x2,05 м с площадью соответственно 2,72 и 4,2 м2.
а) - проход с поворотом; б) - с прямым проходом
Рисунок 1.12 – Тамбур
1 - площадка; 2 - ступени; 3 - перила; 4 – козырек.
Рисунок 1.13 – Крыльцо
Крыльцо - это открытая площадка с несколькими ступенями (рис. 1.18), устраиваемая перед входом в жилой дом. Ширину крыльца принимают не менее полуторной ширины входной двери. Ступени делают шириной 270...300 мм, высотой 150 мм и длиной 1200... 1500 мм.
Для кирпичных и каменных домов крыльцо выполняют из монолитного или сборного железобетона, для деревянных - из дерева.
С целью защиты деревянных элементов крыльца от загнивания предусматривают их гидроизоляцию. Их антисептируют, защищают водонепроницаемым полом. Над площадкой крыльца делают козырек или навес. Один конец козырька заделывают в наружную стену дома, а другой оставляют консольным или опирают на деревянные стойки.
Коридоры
Ширину коридора, ведущего в комнаты, принимают не менее 1,1м, остальных - 0,85 м. Высоту коридоров, не ведущих в жилые комнаты, а также проходов, шлюзов и кладовых принимают не менее 2,1 м.
1 – площадка входа; 2 – ступени; 3 – ограждение; 4 – окно; 5 – стена дома; 6 – крыша.
Рисунок 1.19 – Пример решения террасы
Терраса - это открытое летнее помещение (рис. 1.19). Террасу располагают перед главным входом в дом. Ее ограждают легкими перилами и
покрывают легкой кровлей.
1 -площадка входа; 2 - ступени; 3 - ограждения; 4 - стена дома; 5 – окно.
Рисунок 1.20 – Пример решения веранды
Веранда - это холодное помещение (рис. 1.20), которое располагают вдоль главного фасада или вдоль торца дома. Делают его закрытым длиной 3,5 ... 6м, шириной не менее 2 м. Ограждение веранды выполняют из одинарных оконных переплетов.
Легкий деревянный каркас веранды опирают на железобетонные или кирпичные столбы, одинарный дощатый пол - на систему деревянных балок, стропила и кровлю - на деревянные стойки, соединенные поверху обвязкой.
Над верандой устраивают крышу односкатную или двускатную. Входную лестницу располагают под общей крышей или под выносным навесом.
Балконы выступают за пределы наружной стены здания. Их ограждают перилами высотой 0,9... 1,2 м.
Лоджии размещают в западающих частях здания. Площадь балконов и лоджий принимают не более 10 м2 и не более 15% от площади квартиры.
В подвальных и цокольных этажах жилых домов допускается устройство встроенных и встроенно-пристроенных стоянок для машин и мотоциклов, гаражей, принадлежащих гражданам, с соблюдением требований СНиП П-93-74.
В зданиях IIIa, III6, IVa IV и V степеней огнестойкости над воротами гаража предусматривают козырек, если над ним расположены окна других помещений.
Уровень кровли встроенно-пристроенной части здания не должен превышать отметки пола вышерасположенных жилых помещений основной части здания. Утеплитель в покрытии должен быть негорючим. Покрытие Должно иметь защитный слой, предохраняющий от солнечного перегрева.
Высоту подвальных и цокольных помещений, а также технических подполий от уровня пола до низа плиты перекрытия принимают не менее 1,8, при размещении в них стоянок для автомашин и мотоциклов, принадлежащих гражданам, - не менее 2 м, индивидуальных тепловых пунктов - не менее 2,2 м.
В технических подпольях, подвальных и цокольных этажах предусматривают сквозной проход вдоль здания высотой не менее 1,8 м (в чистоте). На отдельных участках протяженностью не более 1 м допускается уменьшать высоту прохода до 1,6 м (в чистоте).
Жилые помещения в подвальных и цокольных этажах жилых зданий не размещаются.
В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, предусматривают продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха принимают не менее 0,05 м2.
На чердаках, включая технические, предусматривают сквозной проход вдоль здания высотой не менее 1,6 м, шириной не менее 1,2 м. На отдельных участках протяженностью не более 2 м допускается уменьшать высоту прохода до 1,2 м, а ширину - до 0,9 м.
