6.Заготовки станин.

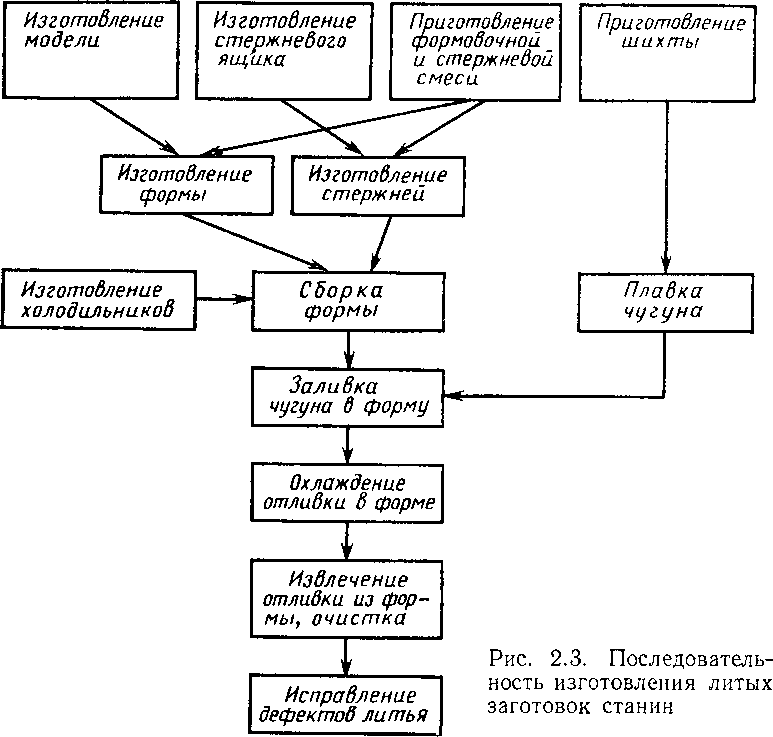

7.Изготовление литых заготовок станин.
Литые заготовки станин должны обладать высокой износостойкостью и твердостью монолитных направляющих, не допустим отбел чугуна в тонких стенках, приводящий к большим напряжениям, короблениям, трещинам. Удовлетворение противоречивых требований к массивным направляющим и тонким стенкам отливки станины может быть обеспечено несколькими путями: использованием высококачественных чугунов; использованием специальной технологии литья; уменьшением
разницы в толщине направляющих и стенок станины; упрочняющей обработкой направляющих, например закалкой; применением накладных направляющих. Для станин широко используют модифицированный чугун. Для получения высококачественных отливок применяют нелегированный чугун оптимизированного состава марок СЧ 20, СЧ 25, СЧ 30. Серый легированный чугун имеет более высокую стоимость, однако позволяет уменьшить металлоемкость станин при требуемой жесткости, повысить размерную точность литья и снизить припуски на обработку, повысить износостойкость монолитных направляющих.Исправление дефектов чугунного литья (трещин, раковин) в зависимости от характера, размеров и места их положения на заготовке возможно различными способами. Крупные дефекты заваривают газовой или дуговой сваркой чугунными электродами диаметром 14 ... 16 мм с покрытием толщиной 1,5 ... 2,0 мм или порошковой проволокой с предварительным нагревом заготовки до температуры 600 ... 650 °С. При исправлении мелких дефектов литья сварку осуществляют без расплавления основного металла и без нагрева заготовки или с незначительным нагревом до 150 ... 300 °С. Все дефекты литья, открывшиеся после черновой обработки, должны быть исправлены перед старением, а места исправления должны быть зачищены.
8.Изготовление сварных заготовок станин.
Сварные станины изготовляют из листовой стали марок СтЗ, Ст4, Ст5 и других толщиной 3 .. 12 мм. Целесообразно использовать сталь ВСтЗ. При этом если масса наплавленного металла не более 2 % массы станины и швы расположены симметрично относительно оси симметрии станины, то можно отказаться от термообработки станин, предотвращающей коробление. Тонкостенные станины из листов толщиной 3 ... 6 мм менее металлоемки по сравнению с толстостенными из листов толщиной 8 ... 12 мм, но сложнее в изготовлении из-за большего числа перегородок и ребер, необходимых для обеспечения требуемой жесткости. В сварных станинах широко используют элементы,изготовленные из профильного проката, в том числе швеллеры, полые профили прямоугольного сечения, а также гнутые и гнуто- сварные профили. Крупногабаритные сварные станины целесообразно изготовлять из отдельных блоков. Унификация сварных конструкций базовых деталей станков позволяет осуществить концентрацию и специализацию сварочного производства и уменьшить трудоемкость изготовления заготовок на 50 ... 60 %.
Процесс изготовления сварных станин состоит из нескольких этапов: подготовки набора деталей, сборки деталей и соединения их сваркой, снятия остаточных напряжений, обработки станины, окраски и отделки.
Подготовка набора деталей для сварки станины включает резку стальных листов и проката, гибку, механическую обработку, разделку кромок под сварку.
Перед сваркой детали набора должны быть установлены одна относительно другой с требуемой точностью. Для соединения деталей станин применяют различные методы электросварки: в среде защитных газов, под плюсом, электрошлаковую, стыковую и др. Наиболее распространены сварка в углекислом газе и сварка в среде защитных газов.
Сварные станины металлорежущих станков на 30 ... 40 % более экономичны в изготовлении по сравнению с литыми чугунными и имеют ряд преимуществ: меньшую (на 30 ... 40 %) массу при одинаковой жесткости; меньшую стоимость обработки резанием; более высокую универсальность и гибкость методов и средств изготовления; более широкие возможности автоматизации изготовления заготовок станин в гибком производстве на базе оборудования с ЧПУ и управления от ЭВМ.
Меньшая (приблизительно в 2 раза) стоимость обработки резанием и отделки сварных станин по сравнению с литыми связана с отсутствием заусенцев, меньшей шероховатостью поверхностей, большей точностью размеров и, как следствие, меньшими (в 2 раза и более) припусками на обработку.
Рамы транспортных машин изготовляют преимущественно сварными.
