3 Лекция
3.2 Определение внутренних усилий в простейшей раме
В связи с тем, что в курсе «Сопротивления материалов» составляющие опорных реакций обозначались через Y (вертикальная составляющая) и Х (горизонтальная составляющая), а в «Строительной механике» обозначения изменились на V (вертикальная составляющая) и H (горизонтальная составляющая), то для удобства на расчетных схемах составляющие реакций обозначены через Y и Х, а при составлении уравнений Y = V, Х = H.
1 Кинематический анализ приведенной (рисунок 3.9) расчетной схемы:
а) W = 3×3 – 3×2 – 2×0 −3=0, система может быть неизменяемой.
б) Структурный анализ: диск АВСД соединен с так называемым диском «земля» посредством шарнира Д и стержня (в сеч. А); линия действия стержня не проходит через шарнир. Таким образом, мы имеем дело с неизменяемой системой.
Рисунок 3.9 – Определение внутренних усилий в простейшей раме
2 Определение опорных реакций:
3 Построение эпюры изгибающих моментов
Участок AВ:
Рисунок 3.10 – Построение эпюры изгибающих моментов на участке АВ
Участок ВС:
Рисунок 3.11 – Построение эпюры изгибающих моментов на участке ВС
Участок ВД:
Рисунок 3.12 – Построение эпюры изгибающих моментов на участке ВД
Статическая проверка правильности построения эпюры моментов (необходимая, но недостаточная).
Рисунок 3.13 – Проверка правильности построенной эпюры изгибающих моментов
4 Построение эпюры поперечных сил
Участок АВ:
Q = (q × 6)/2 + (−540 − 0)/6 = −75 кН;
Q = −(q × 6)/2 + (−540 − 0)/6 =−105 кН.
Участок ВD:
Для определения ориентации этого участка в системе знаков вышеуказанной формулы повернем участок ВД таким образом, чтобы распределенная нагрузка q действовала сверху вниз:
Q = (q × 6)/2 + (180−0)/6 = 60 кН;
Q = −30 + 30 = О.
Участок ВС:
Q = 360/6 = 60 кН.
5 Построение эпюры продольных сил.
Узел В с точки зрения изгибающих моментов, как было показано ранее (см. рисунок 3.13), находится в равновесии. Тоже самое должно быть и в «стане» продольных и поперечных сил. Именно на этом базируется методика построения эпюры продольных сил.

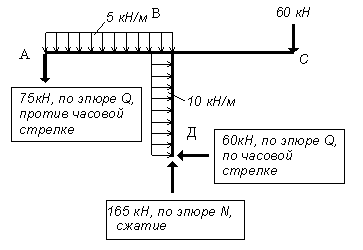

Рисунок 3.14 - Определение значения продольного усилия
Продольное усилие в стержне ВД определяется при рассмотрении равновесия узла «В».
Отсутствие продольных сил в стержнях АВ и ВС очевидно:
Рисунок 3.15 – Определение продольных усилий в стержнях АВ и ВС
1) Общая статическая проверка правильности построения эпюр внутренних усилий.
Рисунок 3.16 – Проверка правильности эпюр N и Q
3 Лекция
3.3 Определение внутренних усилий в многопролетной статически определимой балке
Многопролетной (шарнирной) балкой называется "СОС", состоящая из ряда однопролетных и консольных балок, соединенных между собой шарнирами. В большинстве случаев на практике возведение многопролетных балок выгодно с точки зрения снижения расхода материалов. Ниже приводится пример расчета многопролетной статически определимой балки (рисунок 3.17):
1 Кинематический анализ:
а) W = 3×6 – 3×3 – 2×2 −5 = 0, система может быть неизменяемой;
б) Структурный анализ: диск АВ вместе с диском "земля" образует единый диск, который соединен с диском СDЕGН с помощью трех непараллельных и непересекающихся в одной точке стержней. Система в целом неизменяема.

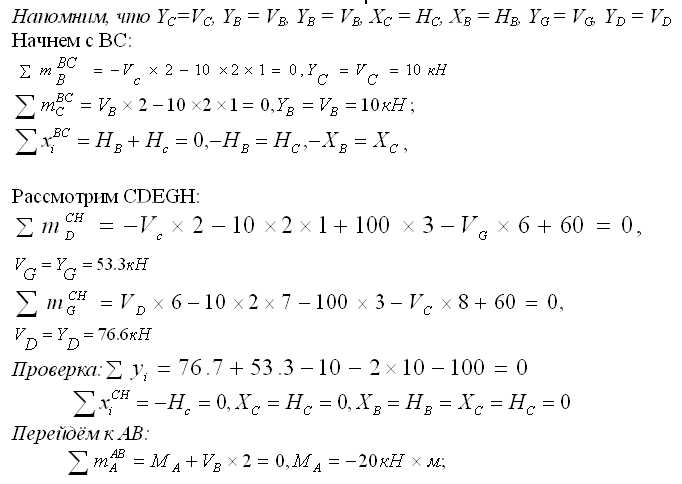

2 Определение опорных реакций и реакций связей. Заменим внутренние (шарниры В,С) и внешние (заделка А, шарнирно-подвижные опоры D,G) связи их реакциями, которые будут представлять собой неизвестные пока сосредоточенные воздействия. После этого расчленим нашу систему на элементы. Рассматривая каждый элемент с учетом их совместной работы, определим опорные реакции и реакции связей.

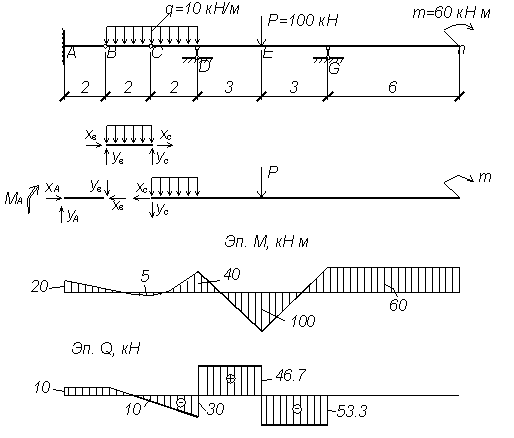

Рисунок 3.17 – Пример расчета многопролетной балки
3 Построение эпюры изгибающих моментов.
Имеем шесть (AB, ВС, СD, DЕ, ЕG, GН) силовых участков.
Участок АВ:
Начало силового участка примем в сечении "А":
Рисунок 3.18 – Построение эпюры М на участке АВ
Если же за начало силового участка принять сечение «В» (это приводится здесь для доказательства того, что выбор начала участка не влияет на окончательную эпюру):
Рисунок 3.19 - Построение эпюры М на участке ВА
Участок ВС:
Начало консоли примем в точке "В".
Рисунок 3.20 - Построение эпюры М на участке ВС
Участок СD:
Начало участка в сечении «С» (очевидно, что сечение «D» пока началом участка быть не может).
Рисунок 3.21 - Построение эпюры М на участке СD
Участок DЕ:
Начало силового участка примем в сечении «D».
Рисунок 3.22 - Построение эпюры М на участке DE
Участок GH:
Начало силового участка примем в сечении «H».
Рисунок 3.23 - Построение эпюры М на участке GH
Участок ЕG:
Начало силового участка примем в сечении «G».

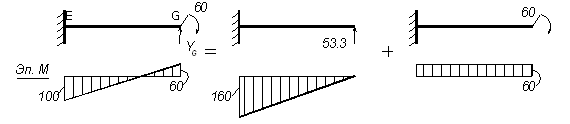

Рисунок 3.24 - Построение эпюры М на участке ЕG
Окончательно получим эпюру моментов, изображенную на рисунке 3.17.
4 Построение эпюры поперечных сил.
Первоначально рассмотрим силовые участки с линейной эпюрой моментов.
Участок GН:
Эпюра моментов параллельна базису (оси участка), поэтому тангенс угла наклона эпюры моментов, а значит и поперечная сила на этом участке равны нулю.
Участок ЕG: |
Участок DЕ: |
Участок АВ: |
Участок ВС: |
Участок СD:

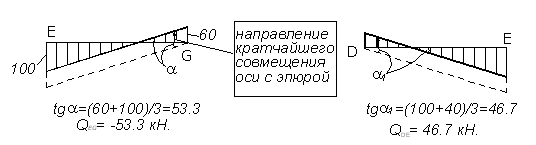

Рисунок 3.25 – Построение Эпюр Q на участках EG, DE, AB, BC, CD
Окончательная эпюра Q изображена на рисунке 3.17.
5 Построение эпюры продольных сил.
Отсутствие горизонтальных составляющих всех реакций позволяет сделать вывод о том, что продольные усилия на всех силовых участках отсутствуют.
6 Общая статическая проверка.
Рисунок 3.26 – Статическая проверка
