Базы сигналов
Изобразим энергию сигнала следующим образом:
Отношение сигнал/шум на выходе коррелятора на входе решающей схемы:
Чаще всего =полоса сигнала
-длительность информативного символа
-база сигнала

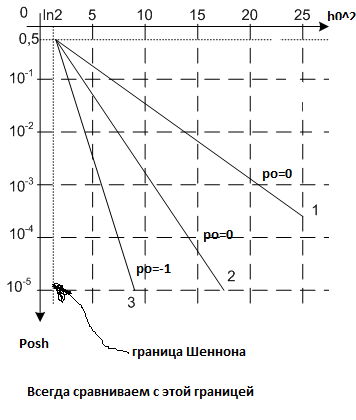

Первая кривая характеризует сигналы с пассивной паузой (коэф корреляции = 0)
Вторая – с активной паузой. Помехоустойчивость выше, чем у сигналов с пассивной паузой.
Третья – противоположные сигналы. ФМ (pi). Помехоустойчивость максимальна.
Если у стационарной помехи есть эффект нормализации, то её можно считать гауссовской.
Эти кривые для сравнения со своими результатми. Они не должны отличаться на порядки.
Простой сигнал
Если 1 бит передается за (длительность бита совпадает с длительностью информационного сигнала), то сигнал простой и . В этом случае
- SNR на входе.
Для простого сигнала и оптимального приемника они равны (на выходе и на входе).
Т.е. SNR не должно ухудшаться.
Замечание:
При линейной обработки сигналов изменение SNR не происходит!
(например, линейный усилитель – полоса согласована с полосой сигнала(не вносит частотных искажений; не искажает ни частоты ни фазы сигнала)
Это фундаментальный вывод в обработки информации.
Совершенно понятно, что базу можно сделать равной 1. Это возможно, если:
увеличить полосу.
увеличить частотные затраты
Если , то это сложные, шумоподобные сигналы. Для таких (напр беспроводные локальные сети около 3, для косимческих – сотни и тысячи)
Таким образом, длина М-последовательности M=2^n - 1
Используют матрицу
Для таких сигналов с Б>>1:
Позволяют повысить SNR на выходе
Позволяют располагать весьма низким SNR на входе
Если грамотно построить систему сигналов, то они будут почти ортогональны (обладают хорошими корреляционными свойствами)
Кроме М-последовательностей применяются и другие ортогональные коды. Когда-то в космических системах сигнал мог быть в тысячи раз ниже шума(!)
Прием сигнала в таких условиях осуществлялся достаточно долго. Можно позволить иметь низкую энергетику радиолинии. Как особенность систем с М-последовательностями.
Сама она достаточно хитрая вещь. Бывает сложно разпознать\перехватить сам факт передачи – определить образующий полино.
В теории кодирования доказали, что если знаешь 2n символов, то можно определить образующий полином (с линейной последовательностью).
Все это дается ценой скорости!
Можем варьировать число регистров сдвига. В длине мы вообще не ограничены, как и по образующему полиному. Вобщем, тема что надо.
Таким образом, для сигналов с базой больше единицы в помехоустойчивости мы можем уйти сюда:
Это совершенно эквивалентно избыточному кодированию. Оно, фактически улучшает SNR.

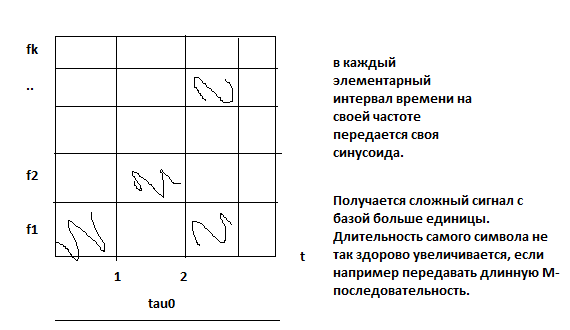

А как для простых сигналов? Это структурная избыточность. Если в приемнике организовать n независимых (с точки зрения воздействия шумов) копий одного сигнала одной и той же информационной последовательности, то можно теоретически неограниченно повышать помехоустойчивость приема простых сигналов с базой, равной единице. Тогда уже будет несколько передатчиков (частотное разнесение).
Способ, близкий к информационной избыточности – это повторение.
Распространено пространственное разнесение.
Сейчас эта структурная избыточность приобретает все более и более практический характер. Если можно построить многоканальную систему, то достоверность и скорость обработки информации можно в разы повысить.

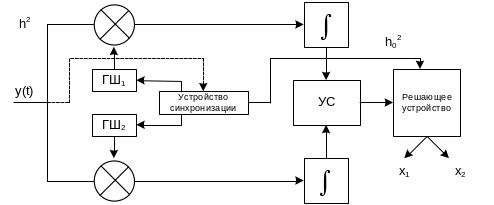

ГШ – генератор шума.
Прямая физическая реализация этой схемы стала неудовлетворительной, следовательно стали применять псевдослучайные последовательности Хаффмана вместо генератора шума.
