24.2. Расчет передачи клиновым и поликлиновым ремнями
Расчет клиновых и поликлиновых ремней ведут из условий тяговой способности и долговечности. В основу расчета положены те же предпосылки, что и при расчете передачи плоским ремнем.
Небольшое число стандартных сечений клиновых и поликлиновых ремней позволило для каждого сечения определить по кривым скольжения допускаемую приведенную мощность [Р]0, передаваемую одним клиновым ремнем или одним клином поликлинового ремня. Расчеты проводились для типовых передач, т. е. при угле обхвата а =180°, передаточном числе u=1, спокойной нагрузке и базовой длине ремня L0 (табл. 24.3...24.5).
Таблица 24.3. Допускаемая приведенная мощность [Р]0, кВт, передаваемая одним клиновым ремнем нормального сечения (выборка)
Обозначение сечения ремня |
Диаметр малого шкива d1, мм |
[Р]0, кВт, при скорости ремня v, м/с | |||||
5 |
10 |
15 |
20 |
25 |
30 | ||
Z |
63 |
0,49 |
0,82 |
1,03 |
1,11 |
|
|
(L„ = 800 мм) |
71 |
0,56 |
0,95 |
1,22 |
1,37 |
1,40 |
— |
|
80 |
0,62 |
1,07 |
1,41 |
1,60 |
1,65 |
— |
А |
90 |
0,84 |
1,39 |
1,75 |
1,88 |
— |
— |
(£„ = 1700 мм) |
100 |
0,95 |
1,60 |
2,07 |
2,31 |
2,29 |
— |
|
112 |
1,05 |
1,82 |
2,39 |
2,74 |
2,82 |
2,50 |
В |
125 |
1,39 |
2,26 |
2,80 |
— |
— |
— |
(£„ = 2240 мм) |
140 |
1,61 |
2,70 |
3,45 |
3,83 |
— |
— |
|
160 |
1,83 |
3,15 |
4,13 |
4,73 |
4,88 |
4,47 |
С |
200 |
2,77 |
4,59 |
5,80 |
6,33 |
— |
— |
(£„ = 3750 мм) |
224 |
3,15 |
5,25 |
6,95 |
7,86 |
7,95 |
7,06 |
|
280 |
3,48 |
6,02 |
7,94 |
9,18 |
9,60 |
9,05 |
Таблица 24.4. Допускаемая приведенная мощность [Р]0, кВт, передаваемая одним клиновым ремнем узкого сечения (выборка)
Обозначение сечения ремня |
Диаметр малого шкива d1, мм |
[Р]0, кВт, при скорости ремня v, м/с | ||||
5 |
10 |
20 |
30 |
40 | ||
SPZ |
63 |
0,95 |
1,50 |
1,85 |
|
|
(£„ = 1600 мм) |
71 |
1,18 |
1,95 |
2,73 |
— |
— |
|
80 |
1,38 |
2,34 |
3,50 |
— |
— |
SPA |
90 |
1,56 |
2,57 |
— |
— |
— |
(L„ = 2500 мм) |
100 |
1,89 |
3,15 |
— |
— |
— |
|
112 |
2,17 |
3,72 |
5,61 |
— |
— |
SPB |
140 |
2,95 |
5,00 |
— |
— |
— |
(/,„=3550 мм) |
160 |
3,45 |
5,98 |
9,10 |
— |
— |
|
180 |
3,80 |
6,70 |
10,60 |
11,50 |
— |
SPC |
250 |
6,05 |
10,60 |
16,60 |
17,10 |
— |
(/.„ = 5600 мм) |
280 |
6,60 |
11,50 |
18,70 |
20,70 |
— |
|
315 |
7,08 |
12,80 |
20,90 |
23,90 |
22,70 |
Таблица 24.5. Допускаемая приведенная мощность [Р]0, кВт, передаваемая одним клином поликлинового ремня (выборка)
Обозначение сечения ремня |
Диаметр малого шкива d1, мм |
[Р]0, кВт, при скорости ремня у, м/с | ||||
5 |
10 |
15 |
20 |
25 | ||
К |
50 |
0,17 |
0,29 |
0,40 |
0,47 |
0,53 |
(£„ = 710 мм) |
63 |
0,19 |
0,33 |
0,46 |
0,56 |
0,62 |
|
80 |
0,21 |
0,37 |
0,52 |
0,64 |
0,70 |
Л |
100 |
0,50 |
0,84 |
1,12 |
1,28 |
1,33 |
(£„= 1600 мм) |
112 |
0,55 |
0,95 |
1,27 |
1,47 |
1,53 |
|
125 |
0,59 |
1,04 |
1,39 |
1,63 |
1,70 |
М |
180 |
1,45 |
2,40 |
3,02 |
3,18 |
3,26 |
(£„ = 2240 мм) |
200 |
1,63 |
2,76 |
3,58 |
3,97 |
4,04 |
|
224 |
1,80 |
3,13 |
4,12 |
4,66 |
4,95 |
В реальных условиях эксплуатации допускаемая мощность [Р], передаваемая одним клиновым ремнем или одним клином:

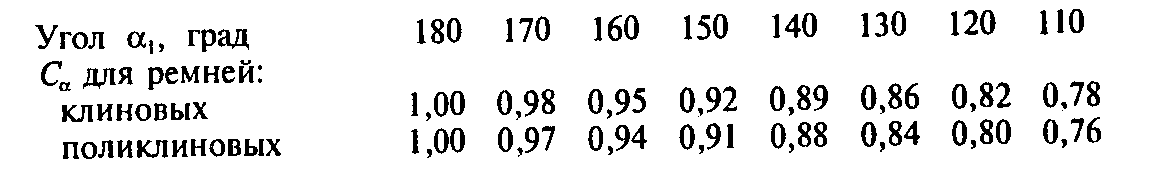

где Са — коэффициент, учитывающий влияние угла а1 обхвата на тяговую способность ремня [определение а1 — см. формулу (22.5)]:

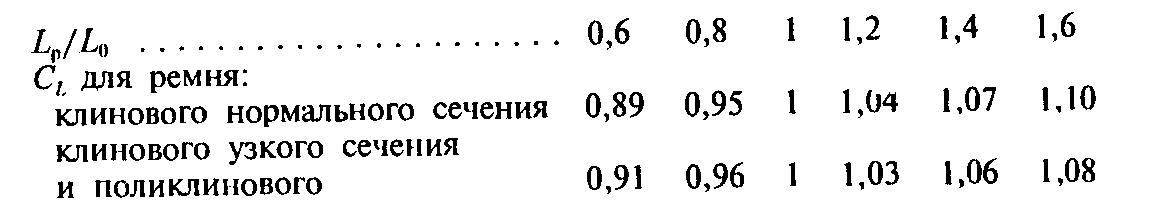

CL — коэффициент, учитывающий влияние длины ремня на долговечность в зависимости от отношения расчетной длины Lp ремня к базовой длине L0 (косвенно учитывает частоту пробегов ремня):

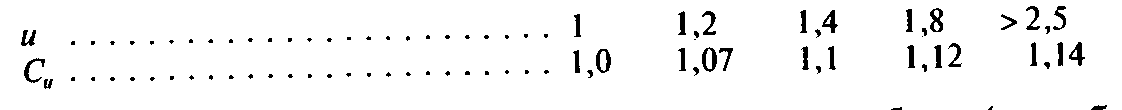

Сu — коэффициент передаточного числа и, учитывающий меньшие напряжения изгиба в ремне на большем шкиве:
Ср — коэффициент динамичности нагрузки и режима работы (см. табл. 23.2).
Передача клиновым ремнем хорошо работает при любом угле наклона к горизонту, поэтому коэффициент Св, применяемый в расчете передачи плоским ремнем, здесь в расчет не вводят.
Сечение ремня выбирают по графикам (рис. 24.2...24.4) в зависимости от передаваемой мощности Рх и частоты вращения л, меньшего шкива (ведущего вала).
Таблица 24.6. Рекомендуемые минимальные шачения диаметра </, меньшего шкива для передач клиновым ремнем (выборка)
Передача клиноным ремнем |
Диаметр d1, мм, меньшего шкива |
Вращающий момент Т1 H ■ м, на ведущем валу | |
Нормального сечения: |
|
|
|
А |
90 |
11... 70 |
|
В |
125 |
40... 120 |
|
С |
200 |
11О... 550 |
|
D |
315 |
450... 2000 |
|
Узкого сечения: |
|
|
|
SPZ |
63 |
< 150 |
|
SPA |
90 |
90... 400 |
|
SPB |
140 |
300... 2000 |
|
SPC |
224 |
> 1500 |
|
Таблица 24.7. Рекомендуемые минимальные значения диаметра d, меньшего шкива для передач поликлиновым ремнем (выборка)
Частота вращения пи мин-1 |
Значения диаметра d1, мм, при мощности P’1, кВт | ||||||||
0,6 |
1 |
1,7 |
2,8 |
4,5 |
7 |
10 |
14 |
20 | |
3000 1500 1000 <750 |
40 50 56 71 |
45 56 63 90 |
56 63 80 100 |
63 80 90 112 |
71 90 100 140 |
80 112 125 160 |
100 125 140 180 |
112 140 160 200 |
160 180 224 |

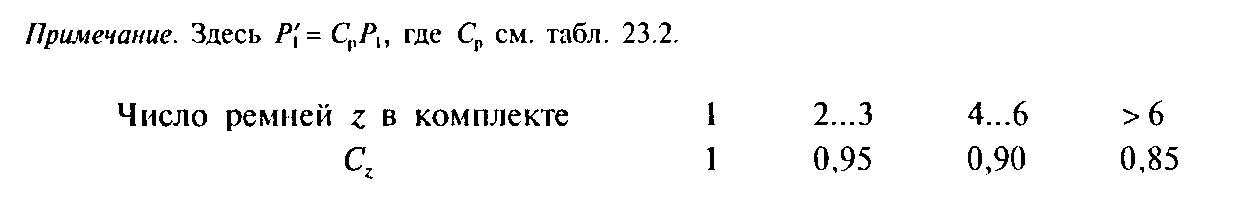

Рекомендуется применять полшешновые ремни с четным числом клиньев.
Для передач клиновым ремнем рекомендуется [z] < 10 из-за неодинаковой длины ремней и неравномерного поэтому их нагружения; для поликлиновых ремней [z] < 36 (сечение К) и [z] < 50 (сечения Л и М).
Межосевое расстояние. Для передачи клиновым ремнем определяют наименьшее и наибольшее значения межосевого расстояния.
Наименьшее значение amin межосевого расстояния вычисляют по формуле (22.4), подставляя вместо Lp значение 0,98Lp (при Lp <2 м) или 0,99 Lp (при Lp >2 м).
Наибольшее значение amin вычисляют по формуле (22.4), подставляя вместо Lp значение 1,055 Lp. Здесь Lp — расчетная длина ремня по табл. 24.1.
Сила предварительного натяжения ветвей, Н,

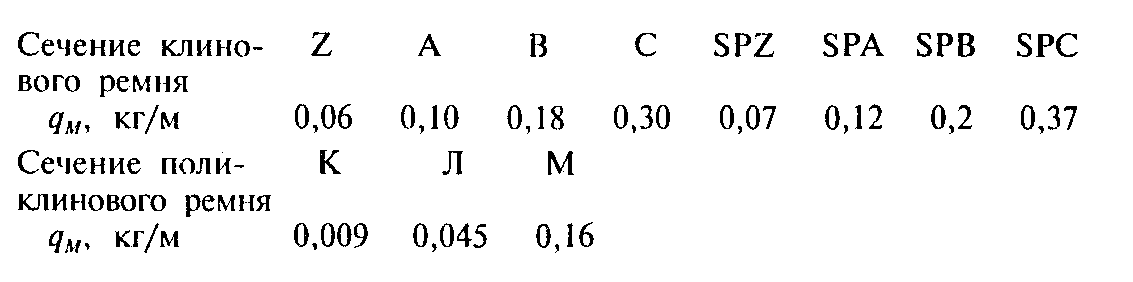

где Р1 — мощность на ведущем валу передачи, кВт; Ср и Са — см. выше; V—скорость ремня, м/с; z—число клиновых ремней в комплекте или
число
клиньев поликлинового ремня; qM
— масса
1 м клинового ремня или
одного клина поликлинового ремня, кг/м:
Средний ресурс Lhcp, ч, ремней в эксплуатации при среднем режиме работы для классов ремней I, II, III и IV соответственно составляет: 2000, 2500, 2700 и 3700. С учетом режима работы и климатических условий ресурс вычисляют по формуле
где К1 — коэффициент режима работы (см. примечание к табл. 23.2):
Режим работы Легкий Средний Тяжелый Очень тяжелый
К1 2,5 1,0 0,5 0,25
К2 — коэффициент климатических условий эксплуатации: для центральных и южных районов К2 = 1; для районов с холодным климатом К2 = 0,75.
