22.5. Напряжения в ремне
При работе ременной передачи напряжения по длине ремня распределяются неравномерно (рис. 22.6). Различают следующие виды напряжений в ремне:
1. Напряжение σ0 от силы предварительного натяжения. В состоянии покоя или при холостом ходе каждая ветвь ремня натянута силой F0, следовательно,
где А — площадь поперечного сечения ремня.
2. Полезное напряжение στ. Отношение окружной силы (полезной нагрузки) Fτ к площади поперечного сечения А называют полезным напряжением στ:
στ = Fτ/A. (22.14)

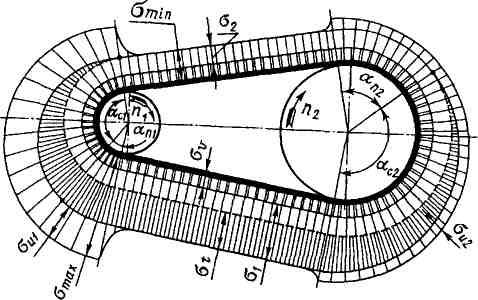

Рис. 22.6. Эпюра напряжений в ремне при работе передачи
Так как Fτ = F1-F2, то полезное напряжение στ , является разностью напряжений в ведущей σ1 , и ведомой σ2 ветвях ремня при рабочем ходе на малой скорости (пока не сказывается влияние центробежных сил), т. е.
στ = σ1-σ2.
Напряжения σ1, в ведущей и σ2 в ведомой ветвях от сил F1 и F2 [с учетом формул (22.8)] определяют так:
Величина στ определяет тяговую способность ременной передачи.

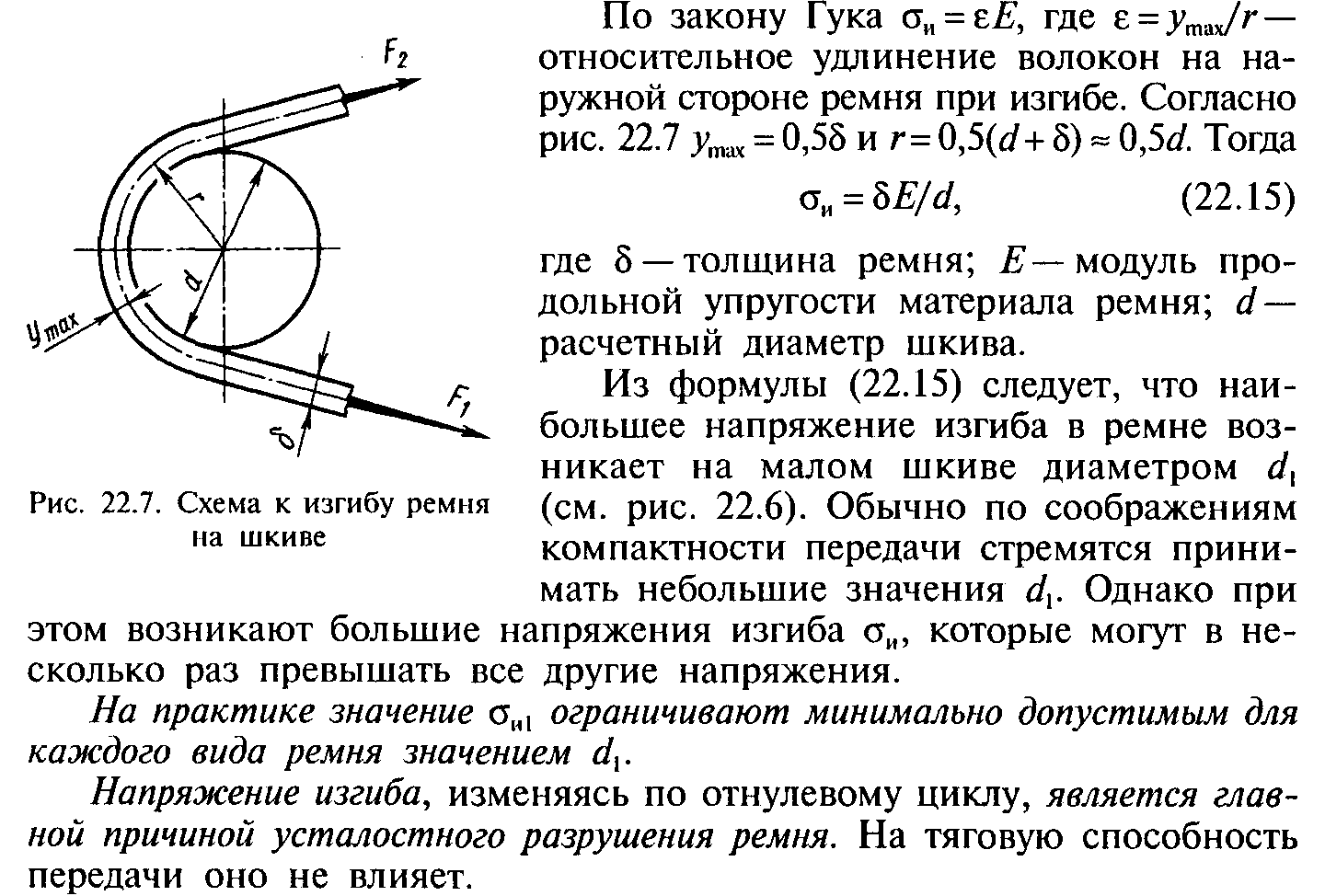

3. Напряжение изгиба σи возникает в ремне при огибании им шкивов. В местах набегания ремня на шкивы и сбегания ремня не происходит резких скачков напряжений (см. рис. 22.6), так как радиус кривизны ремня изменяется постепенно.
4. Напряжение от центробежной силы Fv [см. формулу (22.9)]
Влияние σv на работоспособность ременной передачи при v<25 м/с незначительно.
Наибольшее напряжение (см. эпюру на рис. 22.6)
Напряжение изгиба обычно значительно превышает все другие составляющие наибольшего напряжения.
Максимальное напряжение действует в поперечном сечении ремня в месте его набегания на малый шкив и сохраняет свою величину на всей дуге покоя ап1 (см. рис. 22.6).
22.6. Тяговая способность и кпд ременных передач
Основными критериями работоспособности ременных передач являются: тяговая способность (надежность сцепления ремня со шкивом) и долговечность ремня (его свойство сопротивляться усталостному разрушению).
Расчет по тяговой способности является основным расчетом ременных передач, обеспечивающим требуемую прочность ремней и передачу ими требуемой нагрузки.
Расчет на долговечность выполняют как проверочный.
Тяговая способность ременной передачи обусловлена сцеплением ремня со шкивами. Экспериментально исследуя тяговую способность, строят графики — кривые скольжения и КПД (рис. 22.8); на их базе разработан метод расчета ременных передач.
При постоянной силе F0 предварительного натяжения кривые скольжения устанавливают связь между окружной силой Ft (тягой) и относительным скольжением ξ. По оси абсцисс графика откладывают относительную нагрузку, выраженную через коэффициент тяги φ:
по оси ординат — коэффициент скольжения ξ, и КПД η передачи. При испытании постепенно увеличивают полезную нагрузку Ft (коэффициент тяги φ ), сохраняя постоянным предварительное натяжение F1 + F2 = 2F0 , замеряют окружные скорости шкивов и вычисляют коэффициенты скольжения; далее определяют КПД передачи.
При возрастании коэффициента тяги от нуля до критического значения φk наблюдается только упругое скольжение ремня по шкиву.
В этой зоне упругие деформации ремня приближенно подчиняются закону Гука, поэтому кривая скольжения близка к прямой.
Этот участок кривой характеризует устойчивую работу ремня. При дальнейшем увеличении коэффициента тяги от φk до φmах наблюдают как упругое скольжение, так и частичное пробуксовывание, которое по мере увеличения φ растет. Работа передачи становится неустойчивой. При φmах окружная сила Fτ достигает значения максимальной силы трения, дуга покоя полностью исчезает, а дуга скольжения ac1 (рис. 22.5) распространяется на весь угол обхвата а1 — наступает полное буксование ремня на ведущем шкиве, ведомый шкив останавливается.
Согласно кривой скольжения передаваемую силу Fτ следует принимать вблизи значения φk, которому соответствует ηmax. Работу передачи при φ > φk следует допускать только при кратковременных перегрузках, например в период пуска. Значения φk установлены экспериментально для каждого типа ремня.
Таким образом, кривая скольжения отражает явления, происходящие в ременной передаче, и совместно с кривой КПД характеризует ее работу в данных условиях.
Критерием рациональной работы ремня служит коэффициент тяги φk, значение которого определяет допускаемую окружную силу [F]t K. Из формулы (22.18)
[F]t K =2φk F0. (22.19)
Для плоских ремней φk =0,4...0,5; для клиновых и поликлиновых φk = 0.7...0,8.
КПД ременных передач зависит от степени загруженности передачи, от потерь на скольжение ремня по шкивам, на сопротивление воздуха движению ремня и шкивов, на трение в подшипниках. Наибольшая же доля потерь приходится на внутреннее трение в ремне при изгибе, особенно для клиноременных передач. Эти потери не зависят от нагрузки. Поэтому КПД передач при малых нагрузках невысок (велики относительные потери). Он достигает максимума цтзх в зоне критического значения φk (см. рис. 22.8). При нормальных условиях работы принимают: для передачи плоским ремнем ц = 0,95...0,97; для передачи клиновым и поликлиновым ремнями т) = 0,92...0,96.
