Глава 8 Шлицевые соединения
8.1. Общие сведения
Шлицевое соединение образуют выступы — зубья на валу и соответствующие впадины — шлицы в ступице (рис. 8.1, а — в). Рабочими поверхностями являются боковые стороны зубьев. Зубья вала фрезеруют по методу обкатки (см. § 11.7) или накатывают в холодном состоянии профильными роликами по методу продольной накатки. Шлицы отверстия ступицы изготовляют протягиванием.

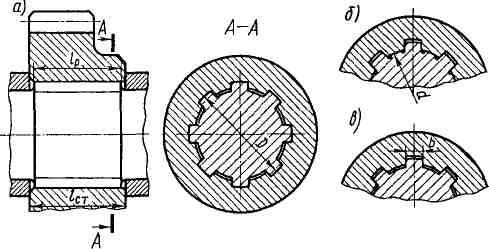

Рис. 8.1. Прямобочные шлицевые соединения
Шлицевые соединения стандартизованы и широко распространены в машиностроении.
Достоинства шлицевых соединений по сравнению со шпоночными: 1. Лучшее центрирование соединяемых деталей и более точное направление при их относительном осевом перемещении. 2. Меньшее число деталей соединения: шлицевое соединение образуют две детали, шпоночное— три, четыре. 3. При одинаковых габаритах возможна передача больших вращающих моментов за счет большей поверхности контакта. 4. Большая надежность при динамических и реверсивных нагрузках. 5. Большая усталостная прочность вследствие меньшей концентрации напряжений изгиба, особенно для эвольвентных шлицев. 6. Меньшая длина ступицы и меньшие радиальные размеры.
Недостатки — более сложная технология изготовления, а следовательно, и более высокая стоимость.
8.2. Разновидности шлицевых соединений
Шлицевые соединения различают:
по характеру соединения — неподвижные для закрепления детали на валу (рис. 8.1); подвижные, допускающие перемещение вдоль вала (например, блока шестерен коробки передач, см. рис. 8.3);

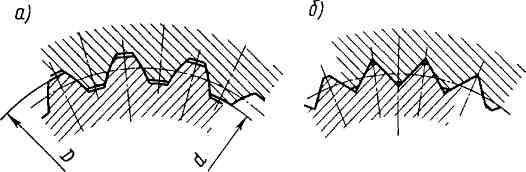

Рис. 8.2. Эвольвентное (а) и треугольное (б) шлицевые соединения
по форме зубьев — прямобочные (рис. 8.1), эвольвентные (рис. 8.2, а), треугольные (рис. 8.2, б);
по способу центрирования (обеспечения совпадения геометрических осей) ступицы относительно вала — с центрированием по наружному диаметру D (см. рис. 8.1, а), по внутреннему диаметру d (см. рис. 8.1, б) и по боковым поверхностям зубьев (рис. 8.1, в и 8.2). Зазор в контакте центрирующих поверхностей практически отсутствует, нецентрирую-щих — значительный.
Соединения с прямобочным профилем зубьев (см. рис. 8.1). Применяют в неподвижных и подвижных соединениях; имеют постоянную толщину зубьев, выполняют с различными способами центрирования.
В соединениях, требующих высокой соосности вала и ступицы (соединение зубчатого или червячного колеса с валом), применяют центрирование по одному из диаметров. Наиболее технологично центрирование по наружному диаметру, которое рекомендуют при твердости внутренней поверхности ступицы до 350 НВ. Калибровку центрирующих поверхностей ступицы выполняют протягиванием, а вала — шлифованием.
Центрирование по внутреннему диаметру рекомендуют при высокой твердости материала ступицы (свыше 350 НВ), когда калибровка отверстия протяжкой невозможна. В этом случае центрирующие поверхности ступицы и вала доводят шлифованием.
Центрирование по боковым поверхностям не обеспечивает соосности вала и ступицы, но более равномерно распределяет нагрузку между зубьями. Рекомендуют для передачи больших переменных и ударных нагрузок (карданные валы автомобилей, см. рис. 30.7, и др.).
Стандарт предусматривает три серии соединений с прямобочным профилем зубьев: легкую, среднюю и тяжелую (табл. 8.1), которые различаются высотой и числом зубьев z-
Тяжелая серия имеет более высокие зубья с большим числом их. Рекомендуется для передачи больших вращающих моментов.
Соединения с эвольвентным профилем зубьев (см. рис. 8.2, а). Применяют в неподвижных и подвижных соединениях. Боковая поверхность зуба очерчена по эвольвенте (как профиль зубьев зубчатых колес, см. § 11.2). К основанию зуб утолщается. Геометрические параметры соединения рассчитывают по модулю т. Соединения стандартизованы (табл. 8.2).
Их выполняют с центрированием по боковым поверхностям зубьев (рис. 8.2, а), реже — по наружному диаметру.
Таблица 8.1. Соединения шлицевые прямобочные (выборка)
Размеры, мм (см. рис. 8.1);z—число зубьев
Серия |
Номинальный размер z-d-D |
b |
f |
Wи мм3 |
WK, мм3 |
А, мм2 |
Легкая |
8 х 36 х 40 |
7 |
0,4 |
5 100 |
10 200 |
ИЗО |
|
8 х 42 х 46 |
8 |
0,4 |
8 000 |
16 000 |
1510 |
|
8 х 46 х 50 |
9 |
0,4 |
10 450 |
20 900 |
1810 |
Средняя |
8 х 36 х 42 |
7 |
0,4 |
5 750 |
11 500 |
1180 |
|
8 х 42 х 48 |
8 |
0,4 |
8 825 |
17 650 |
1580 |
|
8 х 46 х 54 |
9 |
0,5 |
11 500 |
23 000 |
1950 |
Тяжелая |
10 х 36 х 45 |
5 |
0,4 |
5 700 |
11 400 |
1240 |
|
10 х 42 х 52 |
6 |
0,4 |
8 200 |
16 400 |
1680 |
|
10 х 46 х 56 |
7 |
0,5 |
11 300 |
23 800 |
2010 |
Примечание. Wи и Wк - моменты сопротивления поперечного сечения соответственно при изгибе и кручении; А — площадь поперечного сечения.
Таблица 8.2. Соединения шлицевые эвольвентные (выборка) Размеры, мм (см. рис. 8.2); z — число зубьев
D |
т |
z |
Wи мм3 |
WK, мм3 |
А, мм2 |
40 |
1,25 |
30 |
5 389 |
10 780 |
1158 |
40 |
2,00 |
18 |
4 921 |
9 841 |
1100 |
45 |
1,25 |
34 |
7 804 |
16610 |
1479 |
50 |
1,25 |
38 |
10 850 |
21 700 |
1839 |
50 |
2,00 |
24 |
10 100 |
20 210 |
1769 |
Примечание. Wи и Wк — моменты сопротивления поперечного сечения соответственно при изгибе и кручении; А — площадь поперечного сечения.
бочными зубьями характеризуются большей нагрузочной способностью вследствие большей площади контакта, большого количества зубьев и их повышенной прочности. Эти соединения позволяют применять типовые процессы зубообработки (см. § 11.7). Применяют для передачи больших вращающих моментов. Считаются перспективными.
Соединения с треугольным профилем зубьев (см. рис. 8.2, б). Применяют в неподвижных соединениях. Имеют большое число мелких зубьев. Выполняют с центрированием по боковым поверхностям, точность центрирования невысокая. Не стандартизованы. Рекомендуются для передачи небольших вращающих моментов тонкостенными ступицами, пустотелыми валами, а также в соединениях стальных валов со ступицами из легких сплавов.
Шлицевые валы и ступицы изготовляют из среднеуглеродистых и легированных сталей с σв > 500 Н/мм2.
