17.3. Передаточное число волновых передач
В волновой передаче при вращении генератора осуществляется относительный поворот колес (см. рис. 17.1), при этом зубья колеса / должны переходить из одной
Рис. 17.5. Волновой зубчатый редуктор:
/ —двухопорный вал генератора; 2 — манжетное уплотнение; 3 — кольцо плоское
пружинное упорное; 4 — соединительная муфта; 5—кулачковый генератор;
б—гибкий подшипник качения; 7—жесткое колесо; 8— шайба; 9—шлнцевое
соединение гибкого колеса с валом; 10— сварное гибкое колесо
впадины колеса 2 в другую. Для этого необходимо расцепление зубьев, которое и происходит в районе малой оси овала.
За половину оборота генератора при неподвижном колесе 2 зубья колеса 1 в окружном направлении смещаются на один шаг, а за полный оборот генератора — на два шага. Это возможно при условии, если разность чисел зубьев колес
z2- z1 = 2
или равна числу волн генератора св
(как в планетарной передаче кратна числу сателлитов). Обычно св = 2.
Передаточное число волновых передач определяют так же, как для планетарных — методом остановки водила.
При неподвижном жестком колесе (см. рис. 17.1)
(17.2)
где пH и п1 — соответственно частоты вращения волнового генератора и гибкого колеса; z1 и z2 — соответственно числа зубьев гибкого и жесткого колес. Знак минус указывает на противоположное направление вращения генератора и гибкого колеса.
При неподвижном гибком колесе (см. рис. 17.2) направления вращения генератора и жесткого колеса совпадают:
(17.3)
где пг — частота вращения жесткого колеса.
Из анализа формул (17.2) и (17.3) следует, что волновая передача может иметь большие и. При стальном гибком колесе u = 80...320; при пластмассовом — u = 20...320.

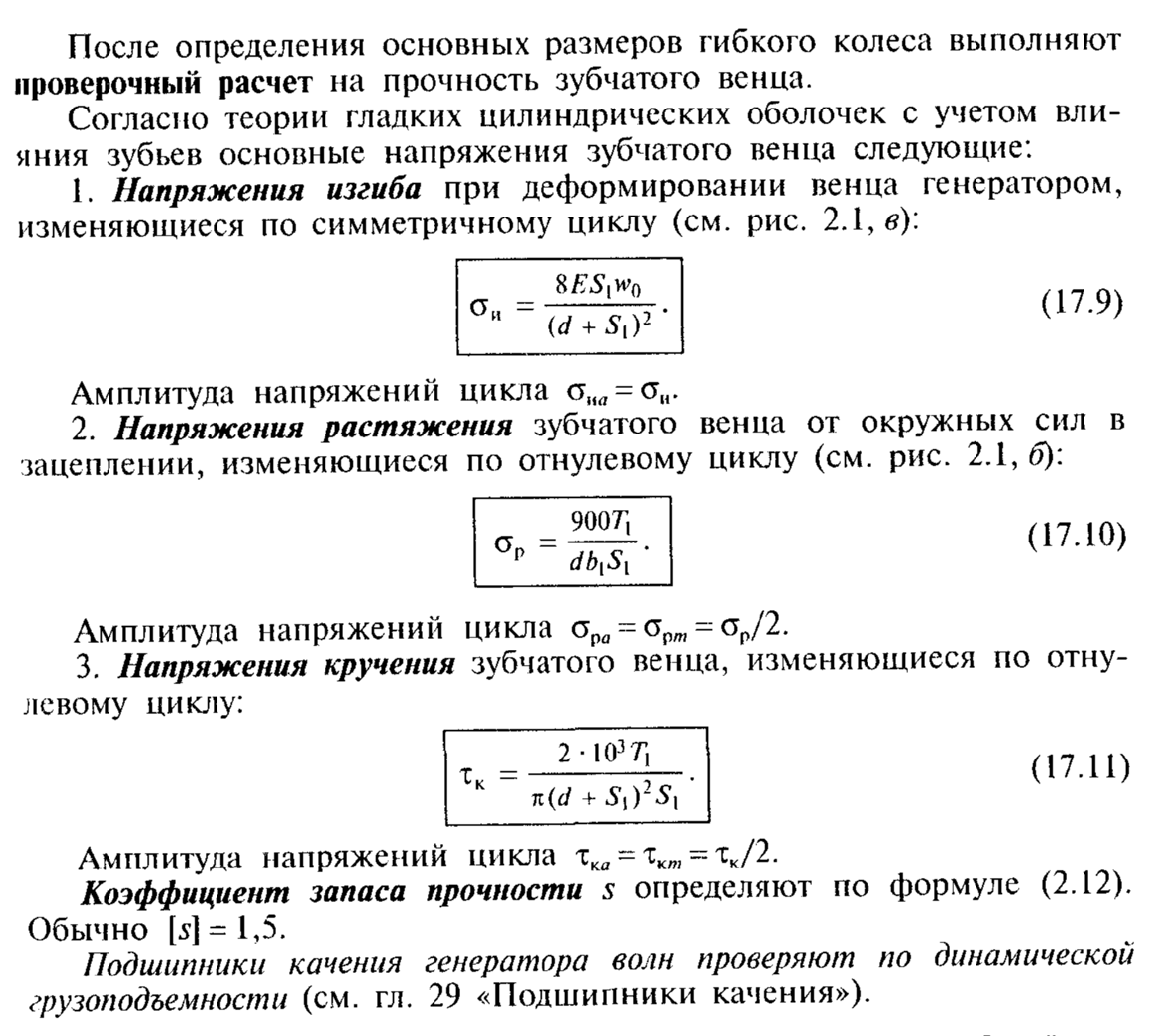

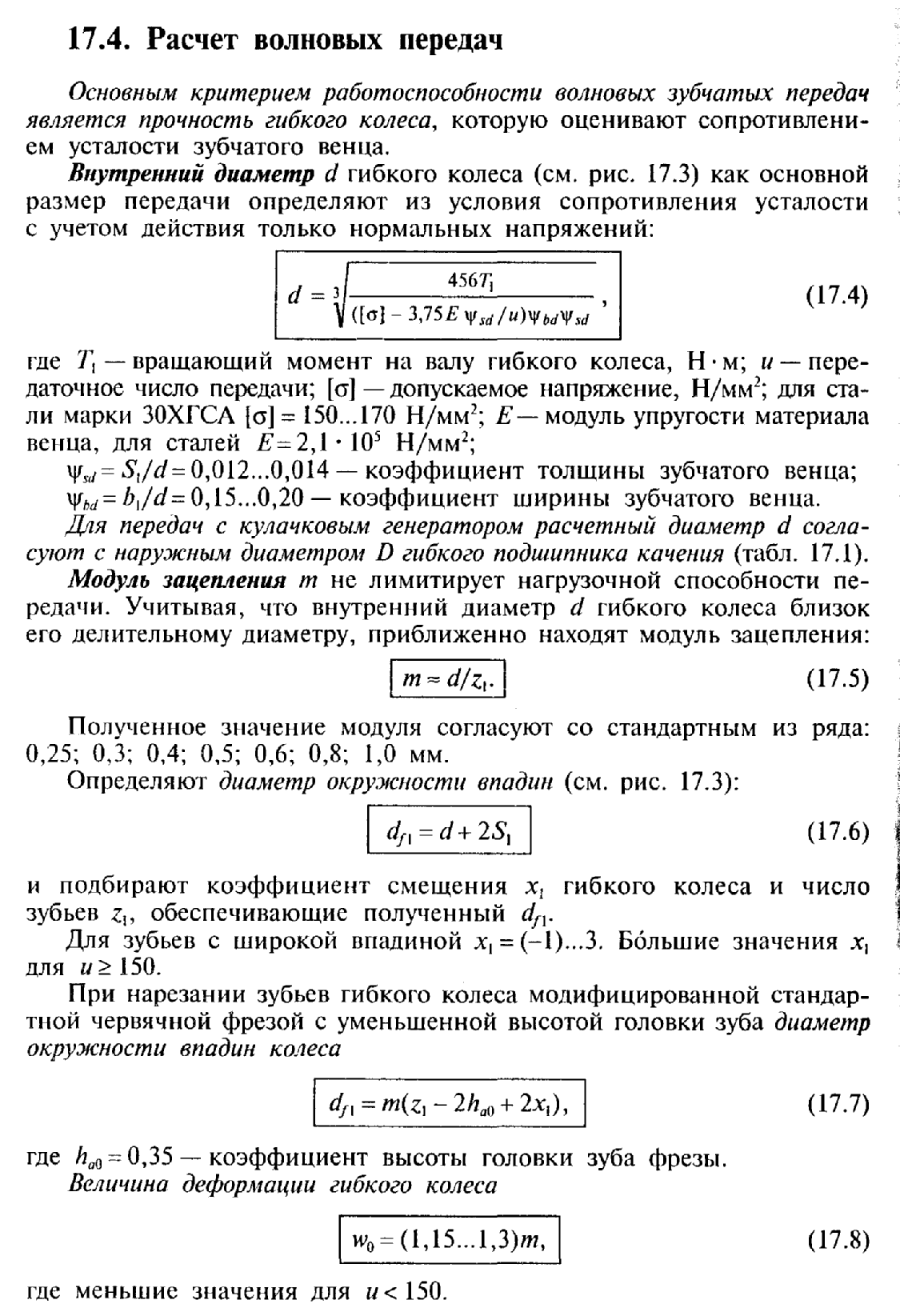

Контрольные вопросы
Как устроена и как работает волновая зубчатая передача? Назовите основные элементы передачи.
Каковы основные достоинства и недостатки волновой передачи по сравнению с другими передачами?
Каким образом гибкому колесу придают овальную форму? Как происходит передача движения в волновой передаче от ведущего звена к ведомому?
Какова разность чисел зубьев жесткого и гибкого колес волновой передачи? Какой применяют профиль зубьев?
Как вычисляют передаточное число волновой передачи?
Почему подшипник кулачкового генератора называют гибким?
Почему волновые передачи применяют в устройствах с повышенными требованиями к кинематической точности или к герметичности?

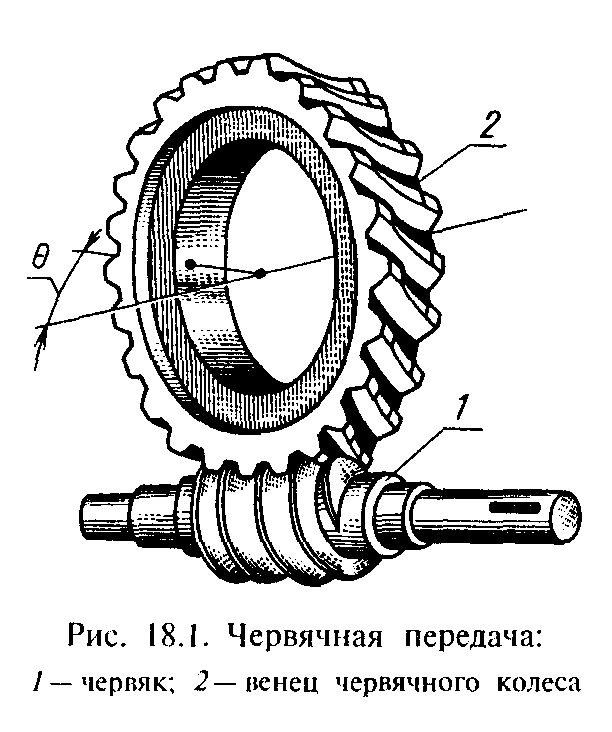

Глава 18 Червячные передачи
18.1. Общие сведения
Червячные передачи относят к передачам зацеплением. Их применяют для передачи вращательного движения между валами, угол перекрещивания осей которых составляет 0 = 90° (рис. 18.1). В большинстве случаев ведущим является червяк, т. е. короткий винт с трапецеидальной или близкой к ней нарезкой.
Для увеличения длины контактных линий в зацеплении с червяком зубья червячного колеса имеют дугообразную форму.
Червячная передача — это зубчато-винтовая передача, движение в которой осуществляется по принципу винтовой пары, которой, как известно, присуще повышенное скольжение.
Достоинства червячных передач. 1. Возможность получения большого передаточного числа в одной ступени (и до 80). 2. Компактность и сравни-Рис. 18.1. Червячкая передача: тельно небольшая масса конструкции.
/-червяк; 2-венец червячного колеса 3. ПлЭВНОСТЬ И беСШуМНОСТЬ работы.
4. Возможность получения самотормозящей передачи, т. е. допускающей движение только от червяка к колесу. Самоторможение червячной передачи позволяет выполнить механизм без тормозного устройства, препятствующего обратному вращению колес (например, под действием силы тяжести поднимаемого груза). 5. Возможность получения точных и малых перемещений.
Недостатки. 1. Сравнительно низкий КПД вследствие повышенного скольжения витков червяка по зубьям колеса и значительное в связи с этим выделение теплоты в зоне зацепления. 2. Необходимость применения для венцов червячных колес дефицитных антифрикционных материалов. 3. Повышенное изнашивание и склонность к заеданию. 4. Необходимость регулировки зацепления (средняя плоскость венца червячного колеса должна совпадать с осью червяка).
Применение. Червячные передачи применяют при небольших и средних мощностях, обычно не превышающих 100 кВт. Применение передач при больших мощностях неэкономично из-за сравнительно низкого КПД и требует специальных мер для охлаждения передачи.
Червячные передачи широко применяют в транспортных и подъемно-транспортных машинах, а также с целью получения малых и точных перемещений (делительные устройства станков, механизмы настройки, регулировки и др.).
Червячные передачи во избежание их перегрева предпочтительно использовать в приводах периодического, а не непрерывного действия.
