корни сеянцев почвой, катки уплотняют еѐ, а задние загортачи разравнивают почву около посаженных рядков или окучивают сеянцы.

Посадочные аппараты сажалки при трѐхрядном варианте расставляют на ширину междурядий 0,8 - 1,5 м, при двухрядном - 1,6 - 3 м и при однорядном - на ширину междурядья 1,5 м и более.

Для изменения ширины междурядья сошники и кронштейны опорных колѐс перемещают вдоль бруса, а обгонные муфты и звѐздочки - на валу бруса.

Шаг посадки регулируют изменением числа захватов на крестовине и числа зубьев сменной звѐздочки на валу крестовины в соответствии с данными, приведѐнными в табл. 3.

Для уменьшения шага посадки увеличивают число захватов на крестовине. Увеличение частоты вращения вала крестовины также позволяет уменьшить шаг посадки.

Требуемое количество высаживаемых сеянцев можно получить при правильной регулировке посадочного аппарата.

Глубина заделки корневой системы сеянцев зависит от расположения растений в захвате и. положения передних загортачей. При посадке сеянцев в рыхлую почву загортачи регулируют по высоте и устанавливают под меньшим углом к направлению движения.

Таблица 3. Шаг посадки в зависимости от количества захватов и числа зубьев звѐздочек на посадочных аппаратах сажалки СШН-3

Момент раскрытия захватов и освобождения сеянцев после засыпки их корней почвой регулируют перемещением раскрывателя. Ширину раскрытия створок захватов изменяют смещением крестовины или раскрывателя вдоль вала.

Расстояние между катками регулируют перестановкой шайб на их осях. На плотных почвах катки сближают. Задние загортачи, так же как и перед-

51

ние, устанавливают под разными углами относительно направления движения трактора и перестанавливают. Их положение по высоте также регулируют.

Вылет перекидного маркера должен быть равен ширине захвата сажалки. По следу, оставленному диском маркера, ведѐтся средняя линия трактора.

Сажалку навешивают на трактор при установке механизма навески по трѐхточечной схеме с блокировкой нижних тяг для устранения поперечных колебаний.

Раму машины устанавливают горизонтально, регулируя длину верхней тяги механизма навески и раскосов.

При работе агрегата рукоятка гидрораспределителя устанавливается в «плавающее» положение. При пробном заезде подбирают скорость движения агрегата. Она зависит от частоты подачи сеянцев в захваты и от шага посадки.

Скорость движения и, км/ч, агрегата определяется по формуле

где п — количество сеянцев, подаваемое рабочими в захваты за одну минуту; а — шаг посадки, м.

Практика использования сажалок показывает, что рабочая скорость агрегата зависит от шага посадки и может изменяться от 0,8 до 4,2 км/ч. При шаге посадки менее 0,4 м трактор должен быть снабжѐн ходоуменьшителем. Шаг посадки для всех вариантов (см. табл. 3) 0,2—3 м. Ширина захвата машины 1,5 - 6 м, производительность 0,11 - 1 га/ч, масса 952 кг.

Сажалка сеянцев навесная ССН-1. Она предназначена для посадки одно-двухлетних сеянцев древесных и кустарниковых пород при создании полезащитных лесных полос в лесостепной, степной и полупустынной зонах страны. Сажалка также может быть использована на подготовленных почвах для посадки ягодных кустарников. Сажалка поставляется в трѐхрядном или двухрядном варианте с использованием специальной навесной сцепки и однорядном варианте.

Основные узлы машины следующие: рама с навесным устройством, опирающимся на опорно-приводное колесо, сошник, посадочный аппарат, загортач, прикатывающий каток, ящик для посадочного материала и маркѐр. К раме машины прикреплѐн сошник с наклоном в правую сторону. В передней части сошника установлены черенковый нож и лемех, которые облегча-

52

ют при работе раскрытия борозды сошником. Посадочный аппарат сажалки лучевого типа, снабжѐн пальцевыми захватами. Привод посадочного аппарата осуществляется цепной передачей от опорно-приводного колеса. К раме машины посадочный аппарат крепится шарнирно, такое крепление позволяет копировать рельеф участка.

Сажалка агрегатируется с трактором ДТ-75М, оборудованным ходоуменьшителем. В однорядном варианте сажалка агрегатируется с трактором МТЗ-80. Основная ширина междурядий 2,5 - 3 м. Шаг посадки может быть 50, 75, 100 и 150 см. Глубина хода сошников 20 - 30 см. Производительность сажалки при шаге посадки 75 см составляет 2,2 км/ч, еѐ масса 1112 кг. Машину обслуживают тракторист и шесть сажальщиков.

Подготовка к работе и эксплуатации сажалок. Качество посадки и производительность машины в значительной мере зависят от еѐ исправности и подготовки почвы.

Почву участка для посадки пашут на глубину не менее 40 - 50 см и хорошо разделывают. В почве не должно быть пластов дернины, корневищ, комьев и т. д. Поверхность участка выравнивают.

Для первого прохода агрегата от края участка провешивают прямую линию на расстоянии, равном половине захвата сажалки, расставляя вешки или проводя борозду. Сажалку обеспечивают посадочным материалом. На местах заправки посадочным материалом прикапывают саженцы.

Сажалку перед началом работы проверяют и при необходимости подтягивают резьбовые соединения, трущиеся детали смазывают. Регулируют глубину посадки саженцев.

Все неисправности, замеченные при пробной посадке, устраняют и приступают к работе на выделенном участке.

Тракторист устанавливает агрегат на провешенный ряд, опускает сажалку в рабочее положение и ставит рычаг распределителя в «плавающее» положение.

Рабочие садятся на свои места, и по сигналу тракторист начинает движение. После посадки первого ряда деревьев тракторист останавливает агрегат, сажальщики сходят с машины, а тракторист переводит сажалку в транспортное положение, поворачивает агрегат и заезжает на посадку очередного ряда. На поворотной полосе ящики машины загружают саженцами и посадку продолжают.

В процессе эксплуатации сажалки следует проводить периодические технические обслуживания и проверять качество посадки саженцев.

53

§ 14. Механизация послепосадочного полива плодовых деревьев

Послепосадочный полив плодовых деревьев улучшает приживаемость и дальнейший рост растений. При поливе обеспечивается хороший контакт корней с почвой и пополняется запас влаги в зоне их размещения. Независимо от погоды и влажности почвы посаженные растения сразу же поливают. Средняя норма полива 20-30 л на каждое дерево.

Приспособление для послепосадочного полива плодовых дере-

вьев ППД-25 предназначено для послепосадочного полива плодовых дере-

вьев порциями 25 - 40 л и полива их последующие два-три года этими же порциями под каждое дерево в зависимости от погодных условий. Рекомендуется для неорошаемых зон промышленного садоводства.

Приспособление ППД-25 (рисунок 14) навешивается на правом лонжероне трактора МТЗ-80/82 или ЮМЗ-6Л/6М в зоне обзора тракториста. При-

способление работает с машиной для внесения жидких органических

удобрений РЖТ-4, заправщиком ЗЖВ-1,8 и водораздатчиком ВР-ЗМ.

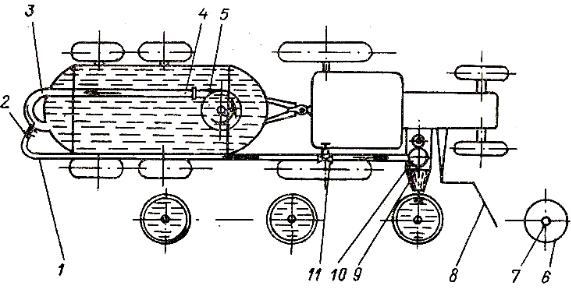

Рисунок 14. Технологическая схема приспособления ППД-25 для полива плодовых деревьев:

1 - напорный рукав; 2 - отвод; 3 - перемешивающий патрубок РЖТ-4; 4 - напорный рукав разбрасывателя РЖТ-4; 5 - центробежный насос разбрасывателя РЖТ-4; 6 - лунка около штамба дерева; 7 - штамб; 8 - щуп; 9 - направитель; 10 - мерный дозатор; 11 - вентиль запорный

54

Мерный дозатор 10 состоит из резервуара цилиндрической формы вместимостью 42 л, в нижней части которого установлена заслонка, которая обеспечивает открытие и закрытие сливного отверстия. Направитель 9 изготовлен из листового материала с суживающимся отверстием и служит для подачи потока рабочей жидкости под штамб дерева. Для управления заслонкой служит гидропривод, который состоит из гидроцилиндра, крана управления, регулируемого дросселя, рукава высокого давления и маслопроводов. Краном гидросистемы трактора управляет следящее устройство. Оно выполнено из плоского пружинного щупа 8 с полихлорвиниловой трубкой на конце, переходника и подвижной скобы для регулирования натяжения пружины следящего устройства. Усилие на привод щупа равно 5,2 Н. Для предотвращения вылива жидкости из резервуара дозатора после его заполнения служит предохранительное устройство. Оно состоит из полого алюминиевого шара, расположенного в горловине дозатора, и винтового трубчатого охладителя.

Вода из резервуара разбрасывателя РЖТ-4 в дозатор подаѐтся по напорному устройству, которое состоит из отвода 2, напорного рукава 1 и вставки. Вставка предназначена для сокращения времени заполнения резервуара дозатора. Еѐ устанавливают в перемешивающий патрубок 3 разбрасывателя. На специальном кронштейне предназначенный для отключения дозатора от цистерны разбрасывателя.

Перед поливом около каждого дерева делают лунку площадью 0,6 - 0,8 м2и высотой, равной высоте почвенных валиков. Рабочая скорость агрегата до 2,0 км/ч, производительность до 1,6 га/ч. Обслуживает один тракторист.

Послепосадочный полив приспособлением ППД-25 выполняется следующим образом. Цистерну, соединѐнную с приспособлением, наполняют водой, и агрегат заезжает на участок сада. Тракторист включает ВОМ трактора и открывает запорный вентиль. При работе агрегата часть жидкости насосом направляется на перемешивание, а другая часть через отвод по напорному рукаву - в ѐмкость мерного дозатора. При движении агрегата вдоль ряда деревьев щуп приспособления, соприкасаясь со штамбом, отклоняется назад и поворачивает ось крана управления гидропривода. Заслонка мерного дозатора открывается. Вода по направителю выливается под штамб дерева в лунку. После выхода щупа из соприкосновения со штамбом дерева пружина возвращает его в исходное положение. Кран управления гидропривода поворачивают и поток масла направляют в поршневую полость гидроцилиндра. Заслонка мерного дозатора закрывается, полив прекращается. Мерный дозатор вновь заполняется водой, агрегат переезжает к следующему

55

дереву, и цикл работы приспособления повторяется.

Послепосадочный полив плодовых деревьев можно выполнять ручным способом с использованием заправщика жижеразбрасывателя вакуумного ЗЖВ-1,8, разбрасывателя РЖТ-4 и др. В патрубок разливочного устройства ввинчивают тройник, к которому присоединяют два шланга с разбрызгивающими наконечниками. Машину обслуживают тракторист и два рабочих (поливальщики). Агрегат направляют посередине междурядья с остановками между двумя деревьями. Рабочие открывают краны и равномерно по всей лунке разливают по 20 - 30 л воды на каждое дерево. Затем агрегат переезжает к следующим деревьям. За каждый проход агрегата поливают два ряда деревьев.

§ 15. Механизация посадки, выкопки и товарной обработки рассады земляники

Машины для посадки рассады земляники. Посадка рассады земляники, еѐ выращивание, особенно выкопка и товарная обработка, связаны с большими затратами ручного труда. Специальных машин для посадки рассады земляники промышленность не выпускает, поэтому применяют овощные рассадопосадочные машины СКН-6А и СКН-6.

Для облегчения наиболее трудоѐмких работ в питомниках и ягодниках разработаны приспособление ПРВ-1,2 для выкопки рассады земляники и агрегат для товарной обработки рассады земляники.

Рассадопосадочная машина навесная шестирядная СКН-6А

предназначена для рядовой посадки безгоршечной и горшечной рассады овощных культур, табака, земляники, эфироносов, черенков и дичков плодо- во-ягодных культур. Агрегатируется с тракторами «Беларусь» или ДТ-75М, снабжѐнными ходоуменьшителями.

Машина (рисунок 15) состоит из рабочей части, которую навешивают на механизм навески трактора, и вспомогательных узлов (навешиваемых на раму трактора).

Рабочая часть машины имеет раму, два опорно-приводных колеса, приводной (трансмиссионный) вал, коробку перемены передач, раздаточный вал, механизм полива, маркѐры, тент, помосты и кнопку сигнала. На раме размещены шесть посадочных аппаратов.

56

Рисунок 15. Технологическая схема сажалки СКН-6А:

1- опорно-приводное колесо; 2 -помост; 3, 10 -переднее и заднее сиденья;4 - сошник; 5 - посадочный диск; 6,9 - захваты; 7,8,16 - ящики с рассадой;11 - тент; 12 - прикатывающие катки; 13 - поливная труба; 14 – приводная цепь; 15 - сливная труба; 17 - стеллаж

На раме трактора по обе стороны на стойках навешены два бака для воды вместимостью 1160 л с всасывающим шлангом и два стеллажа 17 для установки запаса рассады в ящиках 16. На выхлопной трубе двигателя установлен газовый эжектор для заправки баков водой.

Расстояние между растениями в ряду (шаг посадки) регулируется коробкой передач, сменными звѐздочками на приводном валу и изменением числа захватов на посадочном диске. На приводном валу могут быть установлены звѐздочки с числом зубьев z = 36 или z = 28. Оно может иметь 40 различных значений (от 16 до 81 см). Коробка передач позволяет получить пять значений скоростей вращения посадочного аппарата, это наиболее простой способ изменения шага посадки.

Посадочные аппараты и опорно-приводные колеса на несущем брусе машины расставляют в соответствии с заданной схемой посадки: шесть аппаратов с междурядьями 60, 70 см или по схеме 50 + 90 + 50 + 90 см и т. д., и четыре аппарата при междурядьях 80 и 90 см или настроенных по схеме

60+120 + 60+120 см.

При движении посадочного агрегата по подготовленному полю сошники посадочного аппарата открывают борозды в почве. Передняя и задняя сажальщицы берут рассаду из ящиков, закладывают еѐ корнем к себе в раскрытые захваты, причѐм каждая сажальщица вкладывает рассаду в захват с флажком, открытым в левую сторону, и придерживает еѐ до момента закрытия захвата. Захваты, вращаясь, переносят рассаду в борозды. Водополивная система машины обеспечивает при шаге посадки менее 35 см непрерывную

57

подачу воды или раствора удобрений под корни высаживаемых растений и порционную подачу - при шаге посадки более 35 см.

В нижнем положении, когда захваты при вращении имеют нулевую скорость относительно поверхности поля, осыпающаяся за сошником почва присыпает корни растений (в этот момент захваты раскрываются и освобождают растения). Прикатывающие катки плотно обжимают почву в зоне высадки рассады. Оправщики идут следом за агрегатом, оправляют засыпанные частично растения и подсаживают растения на местах пропусков.

Во время работы машины проверяют качество посадки рассады (проводят контрольные замеры шага посадки, ширины основных и стыковых междурядий), прямолинейность рядков, глубину и качество заделки корней, наклон растений, количество пропусков, поступление воды к местам высадки растений, норму полива и вылет маркеров.

Плотность заделки рассады проверяют выдѐргиванием растений. Норму полива определяют по расходу воды из баков и подсчѐту количества высаженных растений. Наклон растений при посадке зависит от скорости вращения и раскрытия захватов посадочного аппарата. Имеющийся наклон растений устраняют сменой звѐздочки на приводном валу и рычагом коробки перемены передач, а также изменением положения лекал, добиваясь своевременного освобождения растений в момент засыпки их корней почвой.

Машину обслуживают тракторист, машинист, 12 сажальщиц и 3 - 6 оправщиц. Ширина захвата 3,6 - 4,2 м, количество рядов 4 - 6, глубина хода сошников 8 - 22 см, рабочая скорость 0,8 - 3,2 км/ч. Производительность рассадопосадочной машины 0,3 - 1,2 га/ч, масса 1510 кг.

Рассадопосадочная машина СКН-6 предназначена для посадки рассады капусты, томатов, табака, земляники и других растений. Отличается сажалка от новой модернизированной машины СКН-6А наличием дискового посадочного аппарата (взамен лучевого у СКН-6А). Машина имеет сиденья для рабочих впереди посадочных аппаратов, а потому сажалыщицы вкладывают растения в рассадодержатели только с одной стороны. Ширина захвата машины 3,0 - 4,2 м, количество рядов 4 и 6.. Ширина междурядий 50, 60, 70, 90, 90-+-50 см. Шаг посадки растений 15 - 210 см. Рабочая скорость рассадопосадочной машины 0,5 - 1,7 км/ч, производительность 0,2 - 0,6 га/ч, масса 1502 кг. Обслуживают еѐ тракторист, машинист, шесть сажальщиц и три оправщицы.

Машина для выкопки рассады земляники ЛКГ-1,4-01. Машина для выкопки рассады земляники предназначена для обрезки усов от маточных

58

кустов и отделения рассады от почвенных примесей с последующим сбором в транспортное средство.

Машина представляет собой серийно выпускаемый луковый копатель ЛКГ-1,4 с монтируемым на нем сменным приспособлением ПВР-1,2 для выкопки рассады земляники.

Основными рабочими органами копателя ЛК.Г-1,4 являются подкапывающий лемех, двухрешѐтный грохот, комкодавитель, гирационный грохот, поперечный транспортѐр и выгрузной транспортѐр.

Приспособление ПВР-1,2 (рис. 16) болтами 3 крепится над лемехом к боковинам переднего качающегося короба копателя ЛГК-1,4. Приспособление состоит из бруса с фланцами, пяти разрезающих ножей и болтов 2 и 3. Ножи изготовлены из листовой стали толщиной 4 мм. Их лезвия термообработаны.

Копатель ЛКГ-1,4-01 агрегатируется с тракторами МТЗ-50/52 или МТЗ80/82 с приводом от ВОМ трактора. Ширина захвата 1,4 м, рабочая скорость до 2 км/ч, производительность 0,08 га/ч. Масса приспособления ПВР-1,2 рав-

на 37,5 кг.

Рисунок 16. Приспособление ПВР-1,2 для разрезания пласта насаждений земляники к луковому копателю ЛКГ-1,4:

1 - брус; 2 - болты крепления ножей к брусу; 3 - болты крепления над лемехом к боковинам переднего качающегося короба; 4 - ножи

Процесс выкопки рассады земляники выполняется следующим образом. При движении машины вдоль рядков сплошным колеблющимся лемехом переднего грохота подрезается пласт почвы шириной 120 см и глубиной 8-10 см. При этом вертикально установленными ножами приспособления ПВР-1,2 от маточных кустов обрезаются усы, а пласт разрезается на полосы шириной, равной шагу установки ножей на брусе. Пласт вместе с рассадой поступает на решета грохотов, где он окончательно разрушается. Основная

59

масса почвы просеивается через решета. Рассада и неразрушенные комки почвы вторым грохотом подаются к комкодавителю.

Проходя между двумя баллонами комкодавителя, почвенные комки на корнях рассады земляники разрушаются. За комкодавителем расположен гирационный грохот, предназначенный для дополнительного просеивания почвы. Рассада, очищенная от почвенных примесей, подаѐтся на поперечный транспортѐр, а затем выгрузным транспортѐром направляется в тару рядом идущего транспортного средства. После заполнения тары (контейнера, ящика) рассадой транспортное средство направляется на пункт товарной обработки рассады, а к уборочному агрегату подаѐтся другое транспортное средство с порожней тарой.

Агрегат для товарной обработки рассады земляники. Предназначен для сортировки рассады земляники, механического счета и упаковки в ящики (для кратковременного хранения) или в полиэтиленовые мешочки (для длительного хранения).

Агрегат (рисунок 17) состоит из восьми сортировочных столов, рольганга и восьми стульев. Основой агрегата являются столы сортировщиков. На них выполняются обрезка усов и листьев, удаление остатков почвы, отделение сорной растительности и сортировка растений по качественным признакам (визуально), подсчѐт рассады и затаривание обработанной рассады.

Сортировочный стол имеет приѐмную площадку для ящика с рассадой, откидную крышку с установленными на ней регулируемым по высоте ножом, затаривающее и счѐтное устройства. Затаривающее устройство состоит из лотка для укладки пучков рассады и обечайки с прижимным резиновым кольцом для закрепления полиэтиленового мешка.

Счѐтное устройство представляет собой регулируемую по высоте штангу, на которой установлены два счѐтчика ходов и клапаны с пружинными демпферами для гашения колебаний. Регулировка клапанов по высоте и в вертикальной плоскости осуществляется путѐм перемещения штанги в удобное положение с последующей фиксацией еѐ винтом.

Товарная обработка рассады земляники на агрегате выполняется в следующем порядке. Вспомогательный рабочий размещает ящики с рассадой вплотную друг к другу по всей длине рольганга. Сортировщики снимают их и устанавливают на приѐмную площадку стола. Рядом со столом устанавливаются ящики для отсортированной рассады и сбора почвенных примесей, остатков сорной растительности и плетей с листьями рассады. После удаления почвы и отделения сорной растительности выполняется обрезка плетей,
