Аниферов Ф.Е Машины для садоводства

ния с гидросистемой трактора, включает гидрораспределитель, гидромоторы выдвижения трапов, гидроцилиндры аппарели и маслопроводы.

§ 51. Машины для обрезки плодовых деревьев и ягодных кустарников

Машина для контурной обрезки плодовых деревьев МКО-3. Пред-

назначена для сплошной горизонтальной, вертикальной и наклонной обрезки крон плодовых деревьев и ягодных кустарников с шириной междурядий 4-8 м. Она может быть использована для контурной обрезки декоративных насаждений и защитных лесополос.

Всадах с плоскими формами крон машина за один проход производит снижение кроны деревьев с 5 до 2,5 м у двух рядов. Ширину кроны у двух полурядов (вертикальную обрезку и обрезку под углом 0 - 15° к вертикали) регулируют образованием светового коридора шириной от 2 до 4 м с интервалом 0,25 м.

Всадах с объѐмными кронами производится обрезка' ветвей двух полурядов деревьев при движении машины в двух взаимно перпендикулярных направлениях. Кроны снижаются сразу у двух рядов деревьев.

Машина (рисунок 67) представляет собой навешенный на трактор «Беларусь» фронтальный погрузчик. На раме подъѐма погрузчика смонтирован передний брус с правым и левым режущими аппаратами. Базовые сборочные единицы - рама подъѐма, рама передняя, рама опорная, раскосы и гидроцилиндры подъѐма - заимствованы у погрузчика ПФ-0,5А.

Для защиты тракториста от ударов сучьев, отбрасываемых в процессе обрезки, над стѐклами кабины устанавливают боковые и лобовое ограждения, изготовленные из стальных прутков диаметром 3 мм.

Контроль за высотой обрезки деревьев осуществляют указателем. Он состоит из скобы, прикреплѐнной к пальцу штока гидроцилиндра, и кольца, свободно скользящего по корпусу гидроцилиндра. На корпусе цилиндра нанесена градуировка.

Передний брус (рисунок 68, а) сварной конструкции, прямоугольного

сечения. В боковые отверстия бруса установлены выдвижные ползуны с отверстиями для шарнирного соединения с режущими аппаратами. На верхней плите бруса приварены направляющие, в которых закреплены кронштейны для гидроцилиндров раздвижения и приварены проушины для гидроцилиндра поворота. Положение самих кронштейнов фиксируется с помощью огра-

211

ничителей 4.

Режущий аппарат (рисунок 68,6) предназначен для обрезки ветвей и

представляет собой корпус сварной конструкции. В подшипниковых узлах корпуса установлены валы с дисковыми пилами диаметром 630 мм. Привод пил осуществляется цепными передачами от гидромотора 9. Натяжение цепей регулируется перемещением подшипниковой опоры в пазах корпуса режущего аппарата.

Соединение режущего аппарата с выдвижным ползуном производится с помощью оголовка 16, приваренного в концевой части корпуса. На оголовке размещѐн механизм, который служит для плавного регулирования угла наклона режущего аппарата. В концевой части корпуса находится упор для фиксации режущего аппарата в транспортном положении.

Гидросистема машины комбинированная. Она состоит из гидроси-

стемы трактора, которая включает масляный бак, насос и распределитель, и обеспечивает при помощи пяти гидроцилиндров управление рабочими органами. Гидростанция обеспечивает привод двумя гидромоторами ГМШ-50Л и ГМШ-50 режущих аппаратов. В неѐ входят дополнительный масляный бак и два гидронасоса НШ-50-2 с приводом от ВОМ трактора через редуктор. На линиях гидросистемы установлены гидрозамки, клапаны, дроссели, вентили и фильтры.

Перед монтажом машины MRO-3 на трактор надо установить колею передних колѐс 1700 мм, задних - 2050 мм.

Подготовка агрегата к работе (см. рисунок 67, б) заключается в следующем. Для боковой обрезки кроны деревьев тракторист при помощи гидроцилиндра поворота переднего бруса переводит режущие аппараты из транспортного в вертикальное рабочее положение. Затем тракторист устанавливает их на заданную ширину светового коридора с помощью гидроцилиндров раздвижения, которые плавно выдвигают ползуны до совпадения соответствующих отверстий в них и в переднем брусе. Таким образом можно получить следующие диапазоны установки режущих аппаратов по ширине: 2,0;

2,25; 2,5; 2,75; 3,0; 3,25; 3,5 м и перестановкой кронштейнов — 3,75 и 4,0 м.

Для формирования кроны деревьев пирамидальной формы режущие аппараты также устанавливают на заданную ширину светового коридора и под углом до 15° к вертикали. Это выполняют при помощи гидроцилиндров раз-движения и винтовых механизмов, расположенных в оголовках режущих аппаратов.

212

213

По окончании регулировки все детали фиксируются пальцами.

При горизонтальной обрезке, в режиме снижения кроны, режущие аппараты устанавливают гидроцилиндрами раздвижения в горизонтальное положение до упора, а затем гидроцилиндрами подъѐма — на необходимую высоту. При необходимости гидроцилиндром поворота можно отрегулировать угол наклона режущих аппаратов вдоль ряда при боковой обрезке.

При горизонтальной обрезке агрегат направляют не в каждое междурядье, а через одно; при боковой — в каждое или через одно междурядье (при условии чередования обрезки боковых крон-рядов по годам).

При работе в холодное время, когда температура воздуха ниже 5 °С, необходимо разогреть масло гидростанции. В этом случае открывают вентиль перепуска масла, включают ВОМ трактора и при пониженной частоте вращения двигателя прогревают масло за счѐт перепуска его в бак в течение 3 мин, а затем плавно увеличивают частоту вращения двигателя до номинальных и продолжают прогрев в течение 10 мин.

Рабочие органы режущих аппаратов вращаются навстречу друг другу, поэтому срезанные ветви с двух рядов сбрасываются ими в междурядье.

Машина агрегатируется с трактором МТЗ-80/82, еѐ рабочая скорость до 2,5 км/ч, производительность при схеме посадки 8X4 м при горизонтальной обрезке 2 га/ч, при боковой - 1,45 га/ч. Диаметр срезаемых ветвей не более 60 мм. Обслуживает агрегат тракторист.

Машина для срезания кустов смородины ОКС-0,9. Предназначена для омолаживающей обрезки ягодных кустарников на уровне почвы. Она состоит (рис. 69) из рамы, редуктора, отвала, опорных колѐс, режущего аппарата и защитного кожуха.

Режущий аппарат представляет собой диск диаметром 900 мм, с че-

тырьмя шарнирно закреплѐнными ножами. Режущие кромки ножей наплавлены сормайтом. Привод режущего аппарата осуществляется от ВОМ трактора через конический редуктор и карданную передачу. На горизонтальном валу редуктора установлены коническая шестерня, обгонная и предохранительная муфты. Обгонная муфта предназначена для свободного вращения режущего аппарата при выключении ВОМ трактора.

Отвал, изготовленный из листовой стали, можно устанавливать под

углом 30—90° к продольной оси агрегата для смещения срезанных ветвей в

215

междурядье.

Машина агрегатируется с тракторами класса тяги 14 - 20 кН. В работе агрегат движется по оси ряда. Ножи срезают выходящие из-под трактора кусты, а отвал смещает их в междурядье вправо по ходу машины. Целесообразно выбрать такой способ движения агрегата, чтобы срезанные ветви со смежных рядов были уложены в одном междурядье. Высоту срезания кустов регулируют, изменяя положение опорных колѐс.

Рис. 69. Машина для срезания кустов смородины ОК.С-0,9;

а -общий вид при обрезке ягодных кустарников; б -вид сбоку; 1 - опорное колесо; 2 - отвал; 3 - редуктор; 4 - рама; 5 - карданный вал; 6 - режущий аппарат; 7 - защитный кожух

216

Производительность агрегата 0,55 га/ч, рабочая скорость до 2,1 км/ч, угол установки режущего аппарата от 0 до 15°.

§ 52. Машины для сбора и вывозки сучьев

Машина для сбора срезанных ветвей СВ-1. Предназначена для сбора срезанных ветвей и лоз в междурядьях пальметтных садов и виноградников с шириной междурядий до 5 м. Может также применяться для сбора сучьев в междурядьях молодых садов с объѐмными формами крон и ягодных кустарников.

Сборщик ветвей (рисунок 70) состоит из рамы, боковых секций 2, 3, 8, 9, зубьев, ножки 6 с чекой 5 и двух защитных кожухов. Присоединение машины к трактору осуществляется через автосцепку СА-1 посредством замка или же к его трѐхточечной навесной системе с помощью" пальцев и ушка. Для установки машины на хранение служит ножка, которая фиксируется чекой. Эта же чека удерживает ножку при работе агрегата.

Рама имеет изогнутую форму, еѐ выпуклая сторона направлена против движения агрегата, что позволяет сосредоточивать собираемый валок из сучьев в центре машины.

Кожухи служат для защиты от повреждений кроны деревьев и виноградниковой лозы. Они присоединяются в зависимости от ширины захвата машины или к крайним секциям, или к раме.

Зубья крепятся накладками 12 к корпусам 11, которые шарнирно соединяются с брусьями рамы и секций. Для прижатия концов зубьев к поверхности почвы, а также еѐ копирования служат пружины 14. Усилие натяжения пружин регулируется втулками. Предварительное натяжение пружин соответствует длине (71 ± 5) мм. При этом концы зубьев должны касаться опорной поверхности.

Агрегатируется машина с тракторами класса тяги 9 и 14 кН. В междурядьях шириной 2,25 - 2,75 м машина работает без боковых секций. В этом случае ширина захвата составляет 1,29 м. При работе в междурядьях шириной, равной 3 м, к раме присоединяется одна боковая секция; при работе в междурядьях шириной 3,5 м присоединяются секции 2 и 8. Для работы в междурядьях шириной 4 - 5 м к закреплѐнным секциям присоединяются секции 3 и 9. Ширина захвата с двумя секциями 2,35 м, с четырьмя секциями -

2,96 м.

При движении агрегата по междурядью зубья подбирают и накапливают обрезки ветвей, которые затем транспортируют на межклеточные дороги.

217

При подъѐме машины гидросистемой трактора вверх до отказа происходит разгрузка собранных сучьев. Производительность машины до 3,7 га/ч, рабочая скорость 7 - 12 км/ч.

Рис. 70. Машина для сбора срезанных ветвей СВ-1:

1 - зуб грабельный; 2,3 -левые боковые секции; 4 - рама; 5 - чека; 6-ножка; 7 - палец; 8, 9 - правые боковые секции; 10 - защитный кожух; 11 - корпус; 12 - накладка; 13 - регулировочная втулка; 14 - пружина

Лозоподборщик навесной виноградниковый ЛНВ-1,5.

Предназначен для сгребания обрезанной лозы в междурядьях виноградников и вывозки еѐ на межклеточные дороги. Машина также может быть использована для сгребания обрезанных веток ягодных кустарников. Навешивается на трактор Т-25А.

Лозоподборщик (рисунок 71) состоит из рамы 5 с навесным устройством, грабельного аппарата и гидроцилиндра подъѐма 6. На раме машины в средней части установлен кронштейн для крепления гидроцилиндра подъѐма грабельного аппарата. На концах бруса рамы закреплены ограничительные планки.

Для освобождения лозоподборщика от собранной лозы к раме машины прикреплены три очистительных прута. Грабельный аппарат состоит из бруса и зубьев, шарнирно закреплѐнных во втулках. Зубья грабельного аппарата подпружинены.

218

Для уборки срезанной лозы агрегат направляют в междурядье с опущенным в рабочее положение грабельным аппаратом. При движении машины зубья копируют

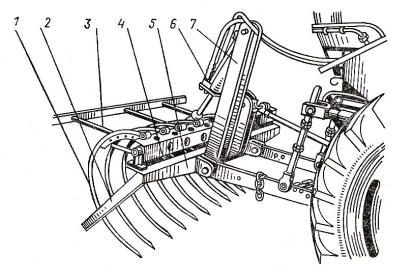

Рисунок 71. Лозоподборщик навесной виноградниковый ЛНВ-1,5:

1 - зуб грабельный; 2 - ограничительная планка; 3 -очистительный прут; 4 - грабельный брус; 5 - рама; 6 - гидроцилиндр подъѐма; 7 -кронштейн

рельеф почвы и сгребают сучья. На межклеточной дороге агрегат останавливают, машину поднимают в транспортное положение, а грабельный аппарат - гидроцилиндром подъѐма в верхнее. При подъѐме грабельного аппарата очистительные прутья сталкивают собранную лозу с зубьев на землю.

Ширина захвата лозоподборщика равна 1,5 м. Рабочая скорость до 7 км/ч. Производительность до 2 га/ч.

Модернизированный лозоподборщик ЛНВ-1,5А. Состоит из сварной рамы с рычагами навески на трактор, поперечного бруса с зубьями. Усиленные зубья диаметром 16 мм расположены на брусе с шагом 150 - 155 мм. Каждый зуб подпружинен и закреплѐн на оси, которая может поворачиваться в кронштейнах, приваренных к брусу. Натяжение пружин регулируют специальными болтами.

Ширина захвата с десятью зубьями равна 1,5 м, с восемью - 1,2 м.

Сборщик-транспортировщик сучьев СТС-4. Предназначен для сбора обрезков сучьев в садах с семечковыми и косточковыми деревьями и вывозки их из междурядий на поворотные полосы. Он может быть использован для вывозки виноградной лозы с межклеточных дорог, на уборке выкорчеванных кустов за пределы плантации в период реконструкции старых или выбрако-

219

ванных виноградников, а также на сволакивании соломы.

Машина навешивается фронтально на тракторы класса тяги 30 кН. Сборщик СТС-4 (рисунок 72) состоит из рамы с поперечной балкой,

толкающей стенки, гидроцилиндра подъѐма, подбирающих и боковых пальцев (зубьев) и опорных колѐс, а также ограждения.

Рисунок 72. Сборщик-транспортировщик сучьев СТС-4:

1 - подбирающий палец; 2 - боковой палец; 3 - толкающая стенка; 4 -стяжной винт; 5 - передний кронштейн навески; 6 - гидроцилиндр; 7 —ограждение; 8 - рама навески; 9 - опорное колесо

Передний кронштейн 5 с гидроцилиндром 6 и поперечная балка сборщика унифицированы с узлами навески бульдозера на тракторы этих марок. Толкающая стенка представляет собой раму сварной конструкции, закрытую с внешней стороны металлическим листом. Снизу к ней крепятся изогнутые подбирающие пальцы 1, а с боков - удлинѐнные прямые пальцы 2. Расстояние между подбирающими пальцами 320 мм. Ширина захвата толкающей
