Метод Рунге-Кутта 4 порядка

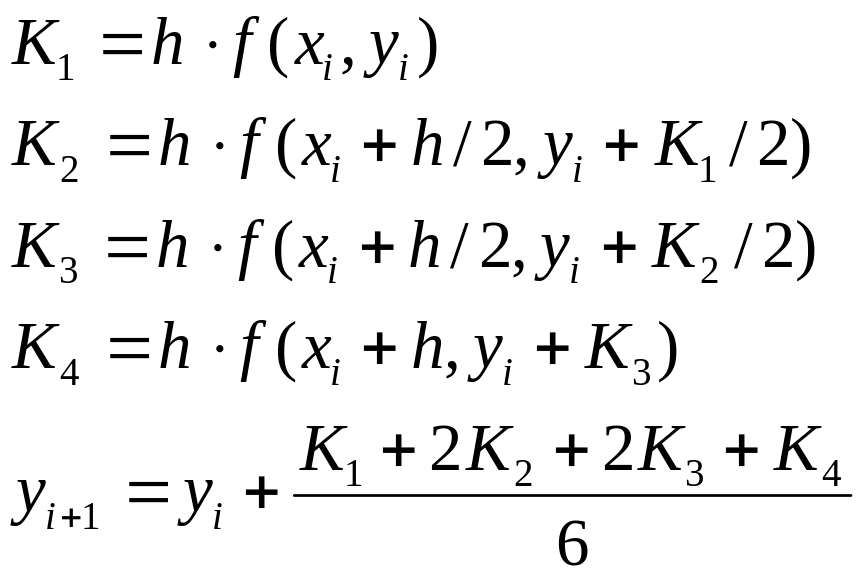

В этом методе, проводят четыре касательных, затем их усредняют. Приведем заключительную процедуру итерационных соотношений этого метода (ошибка пропорциональна h4):
(65)
В программе 28 реализован метод Рунге-Кутта.
Программа 27
Программа 28
Решение дифференциальных уравнений с помощью встроенных функций MathCad
В MathCad можно решать следующие дифференциальные уравнения:
обыкновенные (ОДУ) – в которые входят производные только одной переменной;
уравнения в частных производных;
задачи Коши – это ОДУ, для которых определены начальные условия – т. е. заданы значения функций в начальной точке интервала интегрирования;
краевые задачи – ОДУ, для которых заданы условия на обеих границах интервала (или в середине и конце);
жесткие ОДУ, которые не поддаются решению стандартными методами типа Рунге-Кутта и для которых имеются специальные алгоритмы.
Рассмотрим некоторые из них подробнее, причем будем приводить листинги математических задач, а затем примеры решения практических задач из курса “Физическая химия”.
Оду первого порядка
В MathCad для решения ОДУ первого порядка применяется метод Рунге-Кутта 4 порядка. Этот метод осуществляется встроенной функцией оdesolve(t,t1). Запись уравнения и начального условия y(t0) осуществляется в блоке Given. Решение осуществляется относительно переменной t на интервале [t0,t1]. Все равенства в блоке – булевые, т. е. жирные знаки =. В программе 29 приведен пример решения того же дифференциального уравнения, что и в программах 26–28. Из программы также видны особенности построения графиков решения и вывода результата расчета на экран.
Этот способ решения дифференциального уравнения можно использовать и для расчетов изменений термодинамических функций в химической реакции по уравнениям (A-Г) так, как это сделано в программе 30. Решением y(t) в данном случае является изменение энтальпии в химической реакции. Сравнивая результаты работы программ 30 и 22, можно убедиться в том, что расчет изменения энтальпии реакции по дифференциальному уравнению и интегральным формам совпадают. Начало программы – исходные данные пропущены. Вам надо их скопировать из программы 22.
Программа 29
Программа 30
Оду второго и выше порядка
Решение ОДУ второго порядка в принципе ничем не отличается от решения ОДУ первого порядка. Так же в блоке Given – odesolve описывается само дифференциальное уравнение и вслед за ним – два (а не одно как в ОДУ первого порядка) начальных условия – для функции и для ее первой производной (программа 31). Постоянные и функции, входящие в дифференциальное уравнение, можно (и нужно!) объявлять вне блока Given.
Программа 31
С помощью этой встроенной процедуры можно решать и задачи химической термодинамики, например дифференциальное уравнение второго порядка
(66)
Решая это уравнение, мы получаем величину rG0T , по которой легко рассчитать константу равновесия реакции. Первой производной rG0T является –rS0T (см. таблицу 7). Начальным решением в этом случае будет rG0298 и ее первая производная –rS0298. Программа 32, также как и программа 30, является лишь заключительным фрагментом полной программы, так как начало программы – ввод табличных данных и вычисление изменений термодинамических функций при стандартной температуре 298 К – пропущены. Их можно скопировать из программы 22.
С помощью MathCad можно решать уравнения и более высоких порядков, при этом если порядок производной равен n, то нужно указывать и n начальных условий.
ОДУ высоких порядков (в том числе и второго) можно привести к решению системы из n дифференциальных уравнений первого порядка. Это делают методом замены переменных. Преимущество решения системы дифференциальных уравнений состоит в том, что в качестве решения кроме функции получаем ее первые, вторые и т. д. до n-1 производной.
Например, уравнение (66) можно привести к системе из двух уравнений первого порядка:
(67)
Программа 32
