1.2Программа Microsoft Equation 3.0
MS Equation - программа создания математических формул, применения стилей и шрифтов в формулах, изменения размеров элементов формул.
При запуске программы Equation на экране появляется рамка с мерцающим курсором для ввода информации и панель инструментов с двумя рядами шаблонов для выбора математических знаков, букв, символов (Рис.8).

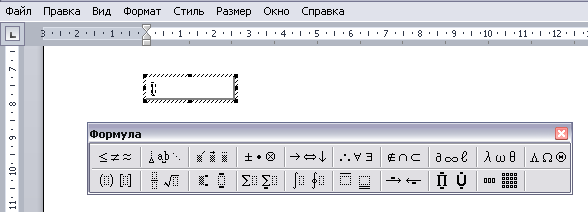

Рис.8. Программа MS Equation
Некоторые математические знаки (например, сумма, интеграл) могут иметь одно или несколько полей для ввода дополнительной информации (например, начальный и конечный пределы). При создании формул размер шрифта, интервалы и форматы автоматически регулируются для сохранения соответствия математических типов. Форматирование формул можно изменять. Можно вкладывать шаблоны друг в друга. Формулы можно редактировать по общим правилам, т.е. выделить необходимые символы, удалить, вставить новые и т.д.
Рассмотрим меню программы Equation.
Меню Вид кроме отображения панели инструментов задает масштаб изображения формул на экране.
Меню Формат задает интервал - расстояние между строками, столбцами, высоту индексов и выравнивание формул по левому, правому краю, по центру, по знакам «=» и разделитель дробной части «,».
Меню Стиль задает стиль вводимой информации:
Математический (по умолчанию) - имеет специальный алгоритм для обработки формул: при вводе математических функций используется стиль Функция, при вводе букв - стиль Переменная.
Текст - для ввода текста в формулы.
Функция - для написания аббревиатур математических функций.
Переменная - для ввода переменных и констант.
Греческий - для ввода греческих букв (шрифт Symbol).
Матрица-вектор - для ввода символов матриц и векторов.
Символ - для ввода математических операторов.
Меню Размер задает размер символов и индексов в формуле, которые можно изменять по команде Размер - Определить.
Различают обычный (вводимый с клавиатуры), по умолчанию 12 пт, крупный индекс – 7 пт, мелкий индекс – 5 пт, крупный символ – 18 пт, мелкий символ – 12 пт. На рис.9 соответствующие символы и индексы указаны.
Рис. 9. Символы и индексы в программе Equation
Для примера рассмотрим ввод формулы:
Необходимо запустить программу Equation. В появившемся окне с клавиатуры набираем «y=x». Далее из панели инструментов выбираем шаблон Верхнего индекса, вводим «2», переводим курсор на обычный символ, ставим знак умножения, выбираем шаблон Дроби и в числителе шаблон Радикала, с помощью шаблона Греческие буквы вводим символ «π», в знаменателе выбираем шаблон Суммы с двумя пределами, в нижнем пределе с клавиатуры набираем «i=1», в верхнем - знак бесконечности из шаблона Разных символов. Далее после символа суммы с клавиатуры набираем обычный символ «х» и из шаблона Нижнего индекса «i». Щелчком мыши вне окна Equation информация переносится в документ Word.
1.3Программа Диаграмма Microsoft Graph
MS Graph - программа построения и форматирования диаграмм по заданной числовой таблице, созданной в документе Word.
Перед вызовом программы Graph необходимо маркировать (выделить) числовые данные в таблице, иначе на экране отображается встроенный пример диаграммы (Рис.10)

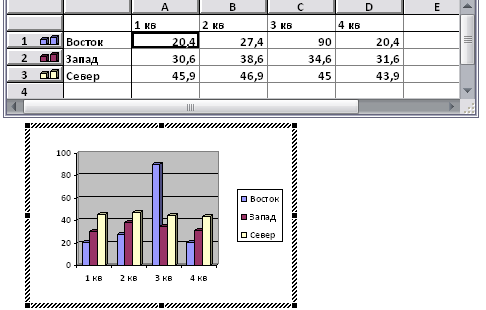

Рис.10. Встраивание диаграммы
MS Graph показывает диаграмму и таблицу, содержащую связанные с ней данные. Исходный тип диаграммы – гистограмма.
В меню имеется раздел «Диаграмма» с командами:
Тип диаграммы
Параметры диаграммы
Командой Тип диаграммы можно изменить ее тип и вид. Командой Параметры диаграммы изменяются заголовок, легенда, подписи данных, осей координат.
