Подбор сечений балки из условия прочности по нормальным напряжениям
Задача 3.7. Для схемы нагружения балки (задача 3.3) подобрать из условия прочности по нормальным напряжениям сечения: двутавровое по ГОСТ 8239-89, прямоугольное , круглое при . Сравнить веса балок трех сечений.
Дано: , .
Найти: дв. № … ГОСТ 8239-89; h, b – ?; d – ?
Решение.

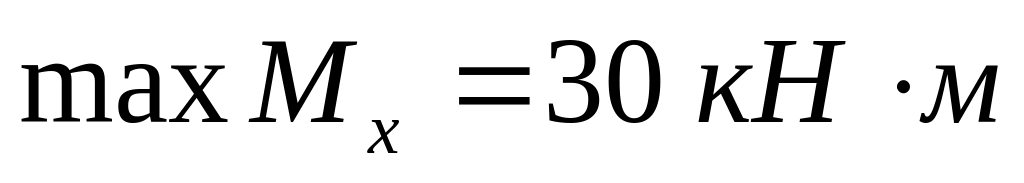

Из эпюры Mx видно, что опасным будет сечение В, где .
Подбор двутаврового сечения по гост 8239-89
Условие прочности при изгибе:
,
принимаем , тогда
где – расчетное значение осевого момента сопротивления сечения;
.
Принимаем: дв. № 20 – = 184 , дв. № 20а – = 203
(приложение 6)
Проверяем возможность взятия меньшего номера двутавра № 20: – перегрузка.
Коэффициент перегрузки:
.
Вывод: принимаем по ГОСТ 8239-89 дв. № 20:
Подбор прямоугольного сечения
Условие прочности при изгибе: ,
принимаем учитывая что .
Окончательно получим
где – расчетная сторона прямоугольника.
.
Согласно приложению 1 имеем: b1 = 65 мм, b2 = 68 мм.
Проверяем возможность принятия меньшего размера b1 = 65 мм = 6,5 см.
– перегрузка.
Коэффициент перегрузки:
,
принимаем b = b1 = 65 мм,
h = 2b = 2 · 65 = 130 мм,
А = h · b = 6,5 · 13 = 84,5 см2.
Вывод: размеры прямоугольного сечения h = 13 см, b = 6,5 см,
А = 84,5 см2.
Подбор круглого сечения
Из условия прочности при изгибе: ,
принимаем , учитывая, что ,
имеем , где – расчетное значение диаметра.
.
Согласно приложению 1 имеем: d1 = 120 мм, d2 = 125 мм.
Проверяем возможность принятия меньшего диаметра d1 = 120 мм =12 см.
перегрузка.
Коэффициент перегрузки:
,
принимаем d = d2 = 125 мм, тогда
.
Вывод: размер круглого сечения d = 12,5 см, А = 122,7 см2
Сравнение весов балок трех сечений: =
Вывод: рациональным является двутавровое сечение балки.
Задания для самостоятельного решения содержание задания
В задании «Расчет стержня при поперечном изгибе» предусматривается применение метода сечений для определения внутренних силовых факторов, расчёт на прочность.
Исходные данными для выполнения задания:
- схема нагружения балки;
- числовые значения геометрических параметров;
- внешние силы, моменты;
- механические характеристики материала.
ЗАДАЧА. Для заданной схемы нагружения консольного стержня построить эпюру поперечных сил и изгибающих моментов. Подобрать из условия прочности по нормальным напряжениям сечения: двутавровое, прямоугольное ( ), круглое при [σ] = 160 МПа. Сравнить веса стержней трех сечений.
Примечания:
1. Номер схемы и вариант указываются преподавателем (приложение 7).
2. Варианты схем нагружения даны на рис. 13.
3. Титульный лист пояснительной записки оформляется в соответствии с приложением 8.

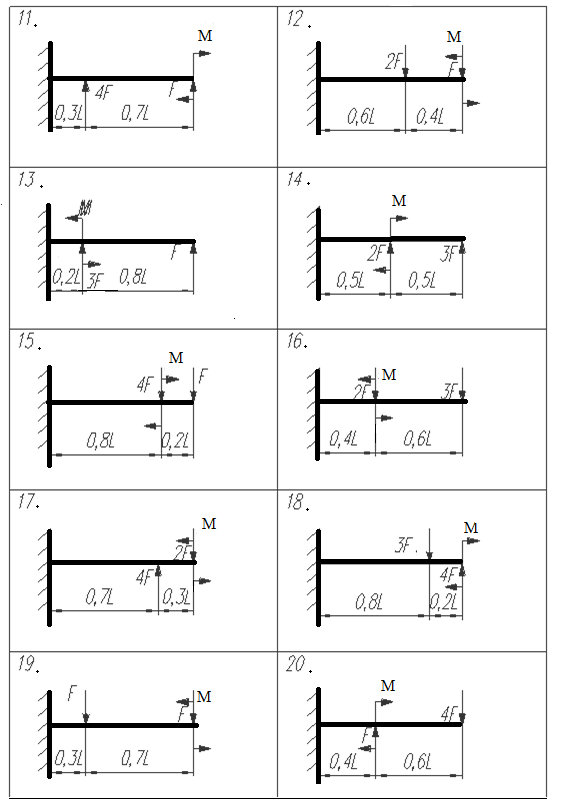

Рис. 13. Расчетные схемы к заданию «Поперечный изгиб»
Рис. 13. Расчетные схемы к заданию «Прямой поперечный изгиб»
(окончание)
