Сопоставление электрических и магнитных полей
Электрические поля |
Магнитные поля |
||
наименование |
формулы |
наименование |
формулы |
Точечный заряд |
q |
Сила тока, элемент тока |
I, I∆L |
Взаимодействие зарядов Закон Кулона |
F = k k = |
Взаимодействие токов Закон Ампера |
F = k’ k’ = |
Электрическая постоянная |
ε |
Магнитная постоянная |
μ |
Силовая характеристи- ка электрического поля – напряженность |
= |
Силовая характеристи- ка магнитного поля - индукция |
B = |
Суперпозиция электрических полей |
= + + … + |
Суперпозиция магнитных полей |
= + +… + |
Линии напряженности |
|
Линии магнитной индукции |
|
Поле точечного заряда, заряженной плоскости, плоского конденсатора |
E = E = E = |
Поле прямого тока, кольцевого тока, соленоида |
B = μ B = μ B = μ nI |
Однородное электрическое поле |
= const |
Однородное магнитное поле |
= const |
Сила, действующая на точечный заряд |
= q |
Сила, действующая на элемент тока Сила, действующая на движущийся заряд |
F = BI∆L sinα F = υB sinα |
Электроемкость конденсатора |
C = |
Индуктивность катушки |
L = |
Энергия заряженного конденсатора |
W = |
Энергия катушки с током |
W = |
Диэлектрическая проницаемость |
ε = |
Магнитная проницаемость |
μ = |
ТЕСТЫ.
Источники магнитного поля. Сила Лоренца и сила Ампера.

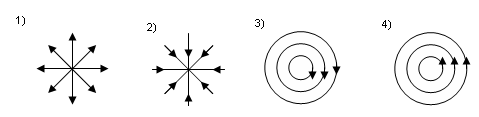

1. На каком рисунке правильно изображена картина линий индукции магнитного поля длинного проводника с постоянным током, направленным перпендикулярно плоскости чертежа на нас?
1) 1; 2) 2; 3) 3; 4) 4.
2. В магнитное поле влетает электрон и движется по дуге окружности. По какой из траекторий (1, 2, 3 или 4) будет двигаться протон, влетев в это поле с такой же скоростью?
1) 1; 2) 2; 3) 3; 4) 4.
3. Какая формула соответствует выражению модуля силы Ампера?
1) 1 F = qE; 2) F = qυBsinα; 3) F = q q /4πε r²; 4) F = LIBsinα.
4. Прямолинейный проводник длиной 0,1 м, по которому течет электрический ток силой 3 А, находится в однородном магнитном поле индукцией 4 Тл и расположен под углом 60° к вектору магнитной индукции. Чему равна сила, действующая на проводник со стороны магнитного поля?
1) 1,6 Н; 2) 1 Н; 3) 1,4 Н; 4) 2,4 Н.
5. При перемещении проводника длиной 10 см, по которому течет ток 5 А, на расстояние 3 м, однородное магнитное поле индукцией 2 Тл совершает работу 1,5 Дж. Проводник расположен по отношению к направлению поля под углом:
1) 0; 2) 30°; 3) 60°; 4) 90°.
6. Катушка укорачивается вдвое. При этом напряженность магнитного поля также уменьшается вдвое. В результате энергия, запасенная в магнитном поле:
1) не меняется; 2) увеличивается в 4 раза; 3) уменьшается в 4 раза; 4) уменьшается примерно в 2,8 раза.
7. В магнитном поле запасена энергия 0,5 · 10 Дж. Это означает, что при силе тока 0,1 А индуктивность проводника составит:
1) 5 мкГн; 2) 50 мкГн; 3) 100 мкГн; 4) 10 мкГн.
8. Электрон движется в магнитном поле индукцией 0,02 Тл. В некоторый момент времени вектор его скорости составляет угол 30 градусов с направлением магнитного поля. Радиус винтовой линии, по которой движется электрон, 142 микрон. Скорость электрона равняется:
1) 0,7 · 10 м/с; 2) 1 · 10 м/с; 3) 1,4 · 10 м/с; 4) 2 · 10 м/с.
9. Электрон движется в однородном магнитном поле по винтовой линии. В некоторый момент времени его скорость, равная 10 м/с, составляет угол 60 градусов с направлением магнитного поля. Шаг винтовой линии составляет 1 мм. Индуктивность поля равна:
1) 17,9 · 10 Гн; 2) 8,9 · 10 Гн; 3) 5,69 · 10 Гн; 4) 1,79 · 10 Гн.
10. Какова индукция магнитного поля, в котором на проводник с током действует сила 50 мН, если поле и проводник взаимно перпендикулярны, длина активной части проводника 5 см, сила тока в нем 25 А?
1) 0,04 Тл; 2) 0,06 Тл; 3) 0,002 Тл; 4) 0,15 Тл.
Явление и закон электромагнитной индукции.

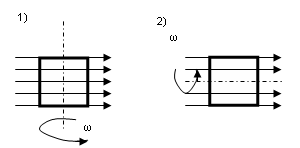

1. На рисунке представлены два способа вращения рамки в однородном магнитном поле.
Ток в рамке возникает:
1) в обоих случаях; 2) ни в одном из случаев; 3) только в первом случае; 4) только во втором случае.
2. Один раз кольцо падает на стоящий вертикально полосовой магнит так, что надевается на него, второй раз – так, что пролетает мимо него. Плоскость кольца в обоих случаях горизонтальна. Ток в кольце возникает:
1) в обоих случаях; 2) ни в одном из случаев; 3) только в первом случае; 4) только во втором случае.
3. Укажите устройство, в котором используется явление возникновения тока при движении проводника в магнитном поле.
1) электромагнит; 2) электродвигатель; 3) электрогенератор; 4) амперметр.
4. Квадратная рамка со стороной 10 см сонаправлена с магнитным полем индукцией 0,1 Тл. Вращающий момент сил, действующих на рамку, равен 10 Н·м. Сила тока, текущего по рамке, составляет:
1) 0,1 А; 2) 1 А; 3) 2 А; 4) стремится к бесконечности.
5. Индуктивность соленоида, состоящего из тысячи витков и имеющего длину 1 м, равна 1,26 · 10 Гн. Площадь витка составляет:
1) 0,1 см²; 2) 100 см²; 3) 126 см²; 4) 1,26 см².
6. Соленоид первоначально состоял из тысячи витков и имел длину 1 м. Половину витков обрезают так, что теперь соленоид имеет длину 50 см и содержит 500 витков. Индукция магнитного поля внутри соленоида:
1) не изменилась; 2) уменьшилась вдвое; 3) уменьшилась вчетверо; 4) увеличилась вчетверо.
7. Энергия магнитного поля катушки, по которой течет постоянный ток 6 А при условии, что магнитный поток через катушку составляет 1 Вб, равна:
1) 3 Дж; 2) 1,5 Дж; 3) 0,17 Дж; 4) 0,15 Дж.
8. Круговой виток радиуса 10 см находится вблизи бесконечного прямого провода, причем провод лежит в плоскости витка. Диаметр витка равен расстоянию от центра витка до провода. По проводу течет ток 0,1 А. Магнитная индукция в центре витка равна нулю. По витку течет ток:
1) 0,628 А; 2) 6,28 А; 3) 0,1 А; 4) 0,2 А.
9. Вертикальный проводник (автомобильная антенна) длиной l = 1 м движется с востока на запад в магнитном поле Земли со скоростью ν = 120 км/ч. Вычислить напряжение между концами проводника, если горизонтальная составляющая магнитной индукции Земли (т.е. составляющая, перпендикулярная к направлению движения) для средних широт В = 2 · 10 Т.
1) 1,5 мВ; 2) 0,33 В; 3) 2 В; 4) 0,67 мВ.
10. В магнитном поле с индукцией 1,2 Т перпендикулярно к силовым линиям перемещается проводник длиной 6 м со скоростью 15 м/с. Определить величину возникающей в проводнике э.д.с. Сколько таких проводников надо включить последовательно, чтобы э.д.с. оказалась равной 648 В?
1) 108 В, 12 проводников; 2) 108 В, 6 проводников; 3) 216 В, 6 проводников; 4) 216 В, 12 проводников.
ВОПРОСЫ.
1. Заполните таблицу, сравнив электрическое (электростатическое) и магнитное поля.
Вопросы для сравнения |
Поле |
|
электрическое |
магнитное |
|
1.Что является источником поля? |
|
|
2.С помощью чего исследуется поле? |
|
|
3.Какие основные свойства поля? |
|
|
4.Как графически изображается поле? Замкнуты или незамкнуты линии напряженности? линии индукции? |
|
|
5.Какое поле: потенциальное или вихревое? |
|
|
2. Сравните электростатическое, магнитное и вихревое электрические поля. По результатам сравнения заполните таблицу.
Вопросы для сравнения |
Поле |
||
электростатическое |
магнитное |
вихревое электрическое |
|
1.Что является источником поля? |
|
|
|
2.Как обнаруживается поле? |
|
|
|
3.Как графически изображается поле? Замкнуты или незамкнуты линии напряженности? |
|
|
|
4.Какое поле: потенциальное или вихревое? |
|
|
|
3. Заполните таблицу.
Величина, закон |
Расчетная формула |
Магнитная индукция |
|
Магнитный поток |
|
Закон Ампера |
|
Сила Лоренца |
|
Магнитная проницаемость |
|
Закон электромагнитной индукции |
|
ЭДС индукции в движущихся проводниках |
|
Индуктивность |
|
Энергия магнитного поля тока |
|
ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ.
1. Горизонтальные рельсы находятся в вертикальном однородном магнитном поле с индукцией 0,1Тл. При L=30 см. Поперек рельсов лежит металлический стержень массой 30кг. Коэффициент трения между рельсами и стержнем равен 0,2. Какой силы ток необходимо пропустить по стержню, чтобы он сдвинулся с места.
Решение:
Fа=IBL
Fтр=kmg
Чтобы проводник сдвинулся с места необходимо, чтобы Fа>Fтр
IBL=kmg
I=kmg/BL=20A
Ответ: I>20A
2. Электронный протон, ускоренный одинаковой разностью потенциалов, влетает в однородное магнитное поле, перпендикулярно линиям индукции. Во сколько раз различаются радиусы кривизны траектории электрона и протона. Масса электрона 9,1*10 кг, масса протона – 1,67 *10 кг.
Решение:
R=mV/qB где V= √((2q(f1-f2)/m) R=√(m*m*2q(f1-f2)/q*qmB*B )
R1= √(2m1(f1-f2)/q*B*B) R2= √(2m2(f1-f2)/q*B*B)
R1/R2= √(m1/m2) =0,4*100=40
Ответ: 40
3. Циклотрон предназначен для ускорения протонов до энергии 5 мВ. Индукция однородного магнитного поля перпендикулярно которому движутся частицы ускорителя В=0,5 Тл. Определите наибольший радиус орбиты протона. Е=1,6*10 кулон, М= 1,67 *10 кг.
Решение:
R=mV/eB
E=m*V*V V= √(2E/m)
R= √(2Em/eB)
E=5мэв=5*1000000*1,6*((10) )Дж=8*((10) )
R=0.64м
Ответ: Rmax=0.64 м
4. Магнитный поток, пронизывающий замкнутый проволочный контур, сопротивлением 0,5 Ом, равномерно увеличился с 0.2 мвв до 1 мвв. Какой заряд прошёл за это время через поперечное сечение проводника.
При равномерном движении сила тока,эдс-постоянны
Решение:
Из закона электромагнитной индукции ||=d/t I=/R=d/tR
Отсюда dq=d/R=(R=1.6*0.003Kл
Ответ: dq=1.6*0.003Кл
5. Проволочное кольцо из алюминия диаметром 25 см находится в однородном магнитном поле. Индукция, которая возрастает за 1 сек на 2 Тл. Плоскость кольца перпендикулярна линиям магнитной индукции. Определите толщину проволоки, если сила индукционного тока в кольце 12А. Уд сопротивление алюминия 26 нОм/м.
Решение:
BS
BS/t из закона электромагнитной индукции I=/R R=I=BS/It, гдеS=ПD*D/4
R=BПD*D/4tI=L/S=ПD/ПD*D/4=4D/d*d
…d=(16Itt/ПBD)под корнем=18*0,0001 м
Ответ: d=18*0.0001м
6. В замкнутое проволочное кольцо вводят магнит сначала быстро, затем медленно. Доказать, что в обоих случаях по кольцу протекает одинаковый заряд. Одинаковое ли количество теплоты выделится.
Решение:
I=q\t=/R =t
…q=d/R как видно заряд не зависит от времени внесения в кольца магнита
q-const
Q=I*Irt=dq*qRt/dt*t=dq*qR/dt
Видно Q~1/dt
-чем меньше t, тем больше Q
-чем болше t, тем меньше Q
Ответ: q-const; нет
ЗАДАНИЯ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ.
1. Электрон описывает в магнитном поле окружность радиусом 4*10 м. Скорость движения электрона равна 3.5*10 м/с. Найдите индукцию магнитного поля.
Ответ: В =5*10 Тл.
2. 3а какой промежуток времени в контуре индуктивностью 2*10 Гн при изменении тока на 0.5А возникает ЭДС самоиндукции 10 В.
Ответ: t = 1 мс.
3. Проволочная рамка находится в магнитном поле с индукцией 0.1 Тл и ее плоскость перпендикулярна магнитным силовым линиям. При повороте рамки на 1/4 оборота за 7*10 с в ней наводится средняя ЭДС индукции, равная 8*10 В. Определите площадь контура рамки.
Ответ: S=5.6*10 м².
4. Почему приборы для электростатических опытов не имеют острых концов, а заканчиваются округленными поверхностями?
5. Почему зимой редко бывают грозы?
6. Чем объяснить, что сила тока от кислотных аккумуляторов может достигать больших значений?
7. Ядро атома гелия, имеющее массу 6.64*10 кг и заряд 3.2*10 Кл, влетает в однородное магнитное поле с индукцией 1.0*10 Тл и начинает двигаться по окружности радиусом 1 м. Определите скорость этой частицы.
Ответ: 4.8*10 м/сек.
8. 3а какой промежуток времени в контуре индуктивностью 2.0*10 Гн при изменении тока на 0.5 А возникает ЭДС самоиндукции 10 В ?
Ответ: 1 мс.
9. Определите удельный заряд электрона, влетевшего в однородное магнитное поле с индукцией 2.0*10 Тл перпендикулярно линиям индукции со скоростью 3.6*10 м/сек и продолжающего движение по круговой орбите радиусом 1 см.
Ответ: l,8*10 Кл/кг.
10. В однородное магнитное поле, индукция которого 0.4 Тл, помещен прямой проводник длиной 1.2 м. Определите силу, действующую на проводник, если на его концах напряжение 60 мВ, а сопротивление 1.2*10 Ом. Угол между направлением тока и вектором индукции 60º.
Ответ: 2.1 Н.
11. Определите работу, которую надо совершить при перемещении на 0,3 м проводника длиной 1.2 м с током 15 А в однородном магнитном поле с индукцией 0.5 Тл, если этот проводник движется перпендикулярно силовым линиям поля.
Ответ: 2.7 Дж.
12. Проволочная рамка находится в магнитном поле с индукцией 0.1 Тл и ее плоскость перпендикулярна магнитным силовым линиям. При повороте рамки на 1/4 оборота за 7.0*10 сек е ней наводится средняя ЭДС индукции, равная 8.0*10 В. Определите площадь контура рамки.
Ответ: 5.6*10 м².
13. Какую работу совершает однородное магнитное поле с индукцией 2 Тл при перемещении проводника длиной 0.2м, по которому течет ток 5А, на расстояние 3м, если проводник расположен под углом 30º к направлению поля?
Ответ: 3 Дж.
14. 3а 1 мс в соленоиде, содержащем 1000 витков, магнитный поток изменился с 5мВб до 2мВб. Определить ЭДС индукции в соленоиде.
Ответ: Е=3*10³ В.
15. При изменении тока от 1А до 10А в соленоиде, содержащем 400 витков, его магнитный поток увеличился на 6*10 Вб. Чему равна средняя ЭДС самоиндукции, возникающая в соленоиде, если изменение тока произошло за 0.1с.
Ответ: 24 В.
16. С какой угловой скоростью нужно вращать проводник длиной 0.1м вокруг одного из концов в плоскости, перпендикулярной линиям индукции однородного магнитного поля, чтобы в проводнике возникла ЭДС индукции 4 В? Магнитная индукция поля равна 2 Тл.
Ответ: 400 рад/с.
17. В соленоиде без сердечника, содержащем 720 вит, сила тока увеличивается на 10 А за 0,12 сек и при этом возрастает магнитный поток от 1,6 до 4,1 мВб. Определите индуктивность соленоида, среднюю ЭДС самоиндукции и энергию магнитного поля внутри соленоида при силе тока в нем 6 А.
Ответ: L = 0.18 Гн; Е = 15 в; W = 3.2 Дж.
