2.2.8. Розрахунок мережевого графіка монтажу

Мережевий графік (стрілочна діаграма), являє собою наочне графічне зо­браження комплексу операцій, реалізація яких призводить до досягнення пос­тавленої мети. При цьому істотно те, що в моделі зображують не тільки сукуп­ність усіх операцій, що складають даний комплекс, але і ті зв'язки (технологіч­ні, логічні та ін.), які між ними існують.

Першим кроком при складанні мережевого графіку є розчленування да­ного комплексу на окремі роботи, в результаті чого з'являється перелік робіт (табл. 4). Одним з найважливіших показників для кожної роботи є її тривалість, тобто той відрізок часу, який необхідно затратити для виконання даної роботи (при наявних ресурсах). Тривалість роботи дорівнює відношенню трудомістко­сті роботи до кількості робітників, що зайняті на ній.

Наступним важливим кроком в процесі складання мережевої моделі є ви­явлення всіх зв'язків, які існують між окремими роботами. На перший план тут висуваються так звані технологічні зв'язки: про кожну роботу ми повинні знати, які роботи повинні їй передувати (так як результати цих робіт використовують­ся при виконанні даної роботи). Можуть зустрітися і нетехнологічні зв'язки, на­приклад, так звані ресурсні зв'язки, які виникають не через те, що результати одних робіт потрібні для виконання інших робіт, а через те, що для виконання цих робіт треба звільнити ресурси, зайняті на інших роботах (обладнання або робочу силу і т. д.). Такі зв'язки на графіку можуть оформлятися у вигляді робіт з тривалістю рівною 0 (фіктивні роботи).

Подією називається факт закінчення деякої роботи (або групи робіт). Та­ким чином, можна поряд з переліком робіт скласти перелік подій. Приведемо приклад переліку подій, що оформлюється в табл. 6.

Експлікація Таблиця 6 №	Найменування події
1	Монтажна площадка підготовлена і обладнана
2	Підготовчі роботи завершені
3	Допоміжне обладнання змонтовано
4	Нижня площадка порталу зібрана
5	Частини оголовка порталу зістиковано на естакаді
6	Ноги порталу зібрані і приєднані до оголовка, розкоси і затяжки ніг пор­талу зібрані і встановлені, кільцевої оголовок зібраний; ноги, горизонталь­на решітка та кінцевий оголовок порталу встановлені

Продовження Табл. 6 7	Портал встановлений на візки пересування, опорно-поворотний пристрій, кабельний барабан, майданчик, трапи і шахта кабельного барабана зібрані, двигуни пересування встановлені і електромонтажні роботи проведені
8	Портал зібраний
9	Поворотна платформа зібрана, візки повороту встановлені
10	Поворотна платформа, майданчики і трапи поворотної платформи встанов­лені
11	Опорно-поворотний круг зібраний і встановлений
12	Механізм підйому, повороту і кабіна управління встановлені
13	Нижня частина каркаса зібрана і встановлена на поворотну платформу
14	Дах і стіни кабіни зібрані, встановлені і засклені
15	Середня та верхня частина каркаса зібрана і встановлена
16	Механізм зміни вильоту, рейка, майданчики, трапи та огорожі, коромисло рухомої противаги встановлено, нерухома противага завантажена і встано­влена
17	Електромонтажні роботи проведені; монтаж поворотної частини заверше­ний
18	Стріла зібрана, стріла з'єднана з поворотною частиною
19	Стріла остаточно зчленована з поворотною частиною
20	Рухома противага встановлена, вантажні канати запасовані, електромонта­жні роботи виконані, стрілова система зібрана
21	Сигнально-запобіжні пристрої, електрообладнання відрегульовані і налаго­джені, кран випробуваний і обкатаний
22	Завершальні роботи завершені, кран зданий замовникові

Для складання мережного графіка зручно кожній роботі зіставити деякий код, що складається з двох номерів подій: перший - це номер події, звершення якого дозволяє почати цю роботу, а другий - це номер тієї події, що здійсню­ються коли дана робота (разом з іншими необхідними роботами) закінчується.

На мережевому графіку прийнято зображати події колами, а роботи - стрілками. При цьому біля стрілки ставиться число, що дорівнює тривалості роботи (рис. 3).

Фіктивні роботи показуються пунктирними стрілками, критичний шлях наводиться кольоровим фломастером поруч з мережевим графіком.

Загальні правила побудови мережевого графіку:

1. У мережевому графіку не повинно бути замкнутих контурів (цик­лів), тобто шляхів, які починаються і закінчуються в одній події.

2. У мережевому графіку не повинно бути робіт, що мають однакові коди, тобто робіт з однаковими попередніми і подальшими подіями.

Надалі проводяться розрахунки резервів часу та виявляється критичний шлях. Розрахунки резервів зручно звести до таблиці. Приклад розрахунків па­раметрів мережевого графіку наведено в табл. 7.

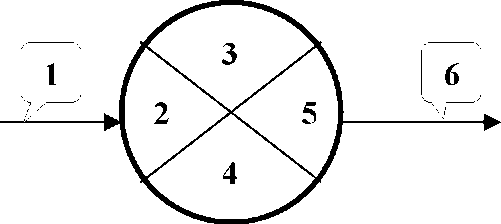

Рис. 3. Умовні позначення на мережевому графіку

1, 6 - номери і тривалості вхідної та виходить робіт відповідно;

2. - ранній термін звершення події;

3. - номер події;

4. - номер події, через яку до даної події веде критичний шлях;

5. - пізній термін здійснення події.

Розрахунки параметрів мережевого графіку Таблиця 7 Работы			(i)	t(j)		tj	Rmj	Rнезij	Rj	R''ij
A;	Aj	tp(i)	Ш	Ш	Ш
0	1	0	0	3	7	3	4	0	4	0
0	6	0	0	10	12	4	8	6	8	6
0	5	0	0	7	7	7	0	0	0	0
1	2	3	7	24	24	10	11	7	7	11
1	6	3	7	10	12	5	4	0	0	2
1	7	3	7	18	18	9	6	2	2	6
2	3	24	24	31	31	7	0	0	0	0
4	3	21	22	31	31	9	1	0	0	1
5	6	7	7	10	12	3	2	0	2	0
5	7	7	7	18	18	11	0	0	0	0
5	4	7	7	21	22	8	7	6	7	6
6	7	10	12	18	18	6	2	0	0	2
7	2	18	18	24	24	6	0	0	0	0
7	3	18	18	31	31	11	2	2	2	2
7	4	18	18	21	22	3	1	0	1	0

В табл. 7 використовуються такі умовні позначення:

1. A - попередня подія;

2. Aj - наступна подія;

3. tjj - тривалість роботи, що пов'язує подію A з подією Aj;

4. t_p(i) - ранній термін звершення і-тої (попередньої) події; приймаєть­ся, що ранній термін звершення події № 0 (початок комплексу робіт) t_p(0) = 0;

5. t_p(j) - ранній термін звершення j-тої (наступної) події

tp(j) = max { tp(i) + tjj; tp(i+1) + ... }, (1)

де tij, t(_j+₁)j - усі роботи, що ведуть від найближчих попередніх подій А, A_j+₁ до наступної події Aj.

6. tn(j) - пізній термін звершення j-тої (наступної) події; приймається, що пізній термін звершення завершальної події комплексу дорівнює ранньому терміну звершення цієї події і дорівнює довжині критичного шляху Т_КР;

7) tn(i) - пізній термін звершення і-тої (попередньої) події tn(i) = min { tn(j) - tij; tp(j+1) - ti(j+1); ... }, (2) де tjj, ti(j+1) - усі роботи, що ведуть від роботи Л; до найближчих наступних робіт Aj, Aj+b 8)	Rmj -	повний резерв часу роботи Rrnj = Ці) - tp(i) - tij	(3)
9)	-К-незу	- незалежний резерв часу роботи К-незу = Ц0 - Ц) - tij	(4)
10)	R'ij -	резерв часу роботи першого роду R'ij = t„(j) - Ш - tij	(5)
11)	R"ij -	- резерв часу роботи другого роду R'ij = W) - tp(i) - tij	(6)

Наприкінці розрахунків приводяться висновки, щодо оптимізації монта­жного процесу та можливості перерозподілу коштів та ресурсів.

ЛІТЕРАТУРА

1. Зубко Н.Ф. Сетевое планирование производственных процессов. Конспект лекцій. - Одесса: ОНМУ, 2005. - 36с.

2. Зубко Н.Ф., Яценко В.А. Эксплуатация и ремонт портовых перегрузочных машин. Учебник для вузов. - М.: Транспорт, 1987. - 424с.

3. Ерофеев Н.И. Эксплуатация, ремонт и монтаж портовых перегрузочных машин. Учебник для вузов водн. трансп. - М.: Транспорт, 1976. - 376с.

4. Головачев П.А., Гладунко Ю.И. Техническая эксплуатация и монтаж портовых подъёмно-транспортных машин. - М.: Транспорт, 1985. - 304с.

5. Кох П.И. Производство, монтаж, эксплуатация и ремонт подъёмно- транспортных машин. - К.: Вища школа, 1977. - 352с.

6. Ивашков И.И. Монтаж, эксплуатация и ремонт подъемно- транспортных машин: Учебник для студентов вузов по специальности «Подъемно-транспортные, строительные и дорожные машины и оборудование». - 2-е изд., - М.: Машиностроение, 1991. - 400с.

7. Никифоров А.С. Монтаж и наладка подъемно-транспортного оборудования. - М.: Металлургия, 1968. - 188с.

Справочник по Единой системе конструкторской документации. - Киев, Прапор, 1981. - 246с.Зразок титульного аркуша
