3. Основи роботи з програмою diagramm designer 1.23 для графічного відображення алгоритмів.

Завантажити останню версію програми можна тут, версія що використовувалася при написанні лекції знаходиться у розділі «ЗАВАНТАЖЕННЯ» даної лекції.

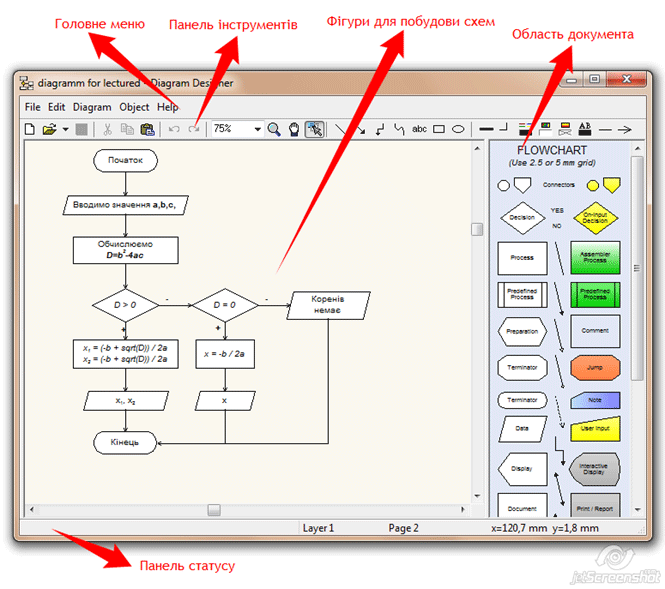

Рис. 11. Головне вікно програми Diagramm Designer 1.23

Для створення діаграм використовуєть технологія Drag&Drop, тобто елементи можна перетягувати на робочу область.

Приклад створення діаграми можна переглянути на відео (у онлайн версії лекції).

Документ DiagrammDesigner може мати кілька сторінок, переключення між сторінками за допомогою меню Diagram - Rearrange pages (рис. 11).

Рис. 12. Вибір сторінки у програмі Diagramm Designer.

Для форматування тексту у межах графічних блоків (фігур) використовують наступні теги:

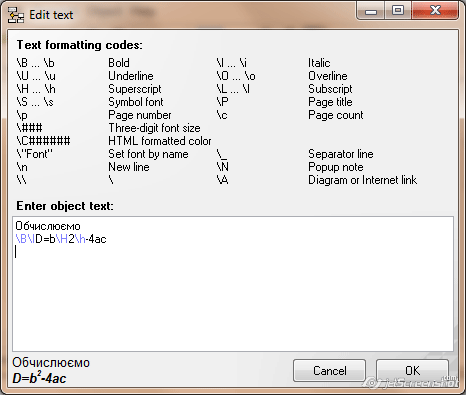

Рис. 13. Редагування тексту у блоці Diagramm Designer.

Таблиця 1

Теги для форматування тексту у графічних блоках DiagrammDesigner

\B…\b	Напівжирний	\n	Новий рядок
\U…\u	Підкреслений	\\	\
\H…\h	Припіднятий до верху	\I…\i	Курсив
\S…\s	Символьний шрифт	\O…\o	Закреслений
\p	Номер сторінки	\L…\l	Опущений до низу
\C######	Колір у HTML	\P	Загловок сторінки
\c	Кількість сторінок	\_	Горизонтальний розділювач
\N	Підказка

Таблиця2

Приклади форматування тексту у графічних блоках DiagrammDesigner

Код з тегами	Текст
\B\ID=b\H2\h-4ac	D=b2-4ac
Вводимо значення \Ba,b,c,	Вводимо значення a,b,c,
\ID > 0	D > 0
Вводимо \B\Ix\Li\i	Вводимо xi

З іншими можливостями програмного подукту Diagramm Designer можна ознайомитися використовуючи вбудовану довідку програми.
