Електромагнітні коливання
ВАРІАНТ 2
Завдання 1 (1 бал)
Для передачі електроенергії на великі відстані напругу підвищують за допомогою трансформатора. Це роблять для ...
А. ... зменшення електричного опору в лінії.
Б. ... збільшення сили струму в лінії.
В. ... збільшення частоти змінного струму.
Г. ... зменшення втрат електроенергії під час передачі.
Завдання 2 (2 бали)
Період вільних електромагнітних коливань у контурі дорівнює 80 мкс. Яким стане період, якщо ємність конденсатора контура збільшити від 0,05 до 0,2 мкФ?
А. 320 мкс. Б. 160 мкс. В. 40 мкс. Г. 20 мкс.
Завдання 3 (2 бали)
Заряд конденсатора коливального контура змінюється за законом

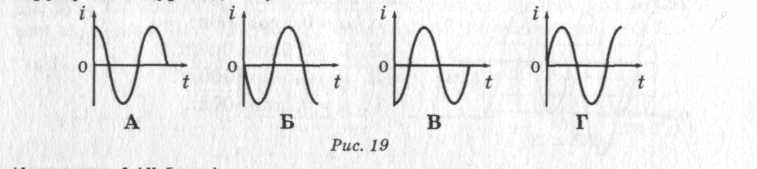

q = 2 10-9 соs 2000пt. На рис. 19 виберіть графік залежності сили струму в контурі від часу.
Завдання 4 (2 бали)
Ємність конденсатора коливального контура дорівнює 0,2 мкФ, а індуктивність котушки — 15 мГн. Яким є амплітудне значення сили струму в контурі, якщо максимальний заряд конденсатора дорівнює 20 мкКл?
Завдання 5 (3 бали)
Знижувальний трансформатор із коефіцієнтом трансформації 15 увімкнений у мережу змінної напруги 120 В. Якою є напруга на виході трансформатора, якщо активний опір вторинної обмотки дорівнює 2 Ом, а сила струму в ній 1 А?
Завдання 6 (4 бали)
У мережу змінної напруги 50 Гц увімкнені послідовно лампа, конденсатор ємністю 50 мкФ і котушка, в яку повільно вводять осердя. Індуктивність котушки без осердя дорівнює 15 мГн, а з повністю введеним осердям 0,3 Гн. За якої індуктивності котушки лампа горить найяскравіше?
Електромагнітні коливання
ВАРІАНТ З
Завдання 1 (1 бал)
Змінний електричний струм являє собою ...
А. ... затухаючі електромагнітні коливання.
Б. ... вільні електромагнітні коливання.
В. ... вимушені електромагнітні коливання.
Г. ... будь-який електричний струм, що змінюється з часом.
Завдання 2 (2 бали)
Частота вільних електромагнітних коливань у контурі дорівнює 90 кГц. Якою стане частота, якщо індуктивність котушки збільшити від 20 до 180 мкГц?
А. 810 кГц. Б. 270 кГц.
В. 30 кГц. Г. 10 кГц.
Яка формула описує показану на рис. 20 залежність напруги від часу?
А. и = 0,5 cos 500пt.
Б. и = 0,5 соs1000 пt
В. и = 0,5 sin 1000 пt
Г. и = 0,5 sin 500 пt
Завдання 4 (2 бали)
Яким є діапазон частот вільних коливань у контурі, якщо індуктивність котушки дорівнює 4 мГц, а ємність конденсатора можна змінювати від 4 000 до 16 000 пФ?
Завдання 5 (3 бали)
До того моменту, коли заряд конденсатора коливального контура зменшився від максимального значення 12 нКл до нуля, сила струму в котушці збільшилася від нуля до 240 мА. Яким є період вільних коливань у цьому контурі?
Завдання 6 (4 бали)
Заряджений конденсатор ємністю 2 мкФ підключили до котушки з індуктивністю 150 мГц. Через який мінімальний час енергія магнітного поля котушки буде в 1,5 разу більшою, ніж енергія електричного поля конденсатора?
Електромагнітні коливання
ВАРІАНТ 4
Завдання 1 (1 бал)
У якому з показаних на рис. 21 кіл можуть існувати вільні електромагнітні коливання?
Завдання 2 (2 бали)
Якою є частота вільних електромагнітних коливань у контурі, ємність конденсатора якого дорівнює 1 мкФ, а індуктивність котушки — 1 мГц?
А. Меншою, ніж 2 кГц. Б. Від 3 до 3,5 кГц.
В. Від 4 до 6 кГц. Г. Більшою, ніж 7 кГц.
Завдання 3 (2 бали)
Напруга на конденсаторі коливального контура змінюється за законом и = 5 cos 400 пt. На рис. 22 виберіть графік залежності и(t).
Завдання 4 (2 бали)
Кількість витків у первинній обмотці трансформатора дорівнює 550, а у вторинній — 40, На первинну обмотку подано напругу 220 В. Якою є напруга на вторинній обмотці в режимі холостого ходу?
Завдання 5 (3 бали)
Максимальна сила струму під час вільних коливань у контурі дорівнює 3,9 мА. Якою є напруга на конденсаторі контура в той момент, коли сила струму дорівнює 1,5 мА? Ємність конденсатора дорівнює 25000 пФ, а індуктивність котушки — 1 мГц.
Завдання 6 (4 бали)
Неонова лампа, увімкнена в мережу змінної напруги 36 В, загоряється і гасне за напруги 45 В. Протягом якої частки періоду лампа горить?
