Осушка газа молекулярными ситами
Для глубокой осушки применяют молекулярные сита, так называемые цеолиты. Цеолиты состоят из кислорода, алюминия, кремния и щелочноземельных металлов и представляют собой сложные неорганические полимеры с кристаллической структурой. Форма кристалла цеолита — куб, на каждой из шести сторон его имеются щели, через которые влага проникает во внутреннее пространство. Каждый цеолит имеет свой размер щелей, образованных атомами кислорода. Благодаря этому цеолиты способны резко избирательно сорбировать в основном мелкие молекулы, т. е. при адсорбции происходит как бы отсеивание более мелких от более крупных молекул. Мелкие молекулы проникают во внутреннее пространство кристалла и застревают в нем, а крупные молекулы не проходят и, следовательно, не будут адсорбироваться.
Цеолиты, применяемые в виде порошка или гранул размером до 3 мм, обладают высокой пористостью (до 50 %) и огромной поверхностью пор. Их активность достигает 14–16 г. на 100 г. цеолитов при парциальном давлении 0,4 мм рт.ст.
Для регенерации молекулярных сит используют сухой газ, нагретый до 200- 300° С, который пропускают через слой цеолита в направлении, обратном движению газа при осушке.
Цеолиты выдерживают до 5000 циклов, теряя при этом около 30 % своей поглотительной способности.
Экспериментальное исследование адсорбции нефтепродуктов в слое цеолитов б.С.Байзакова, к.К. Сырманова, ф.Е.Алтынбеков
Приведены результаты экспериментальных исследований адсорбции различных фракций нефтепродуктов в слоях цеолитных молекулярных сит. Весовым методом изучена адсорбция опытных партий Каражанбасской, Кумкольской и Каламкасской нефтей полимерными молекулярными ситами (цеолитами). Приведены данные по адсорбционной способности слоя цеолита в различных режимах фильтрации жидкой фазы через слой цеолита. Показано, что разработка методов и аппаратуры для адсорбции нефтяных фракций в слоях цеолитных молекулярных сит имеет большие перспективы, и целесообразна отработка технологических режимов и создание аппаратурного обеспечения процессов.
Одним из ведущих направлений в области нефтепереработки на современном этапе являются процессы депарафинизации нефти и нефтепродуктов.
Добываемая в Казахстане нефть по группе основных качественных характеристик относится к различным типам. Свое влияние оказывают глубина, на которой залегают продуктивные пласты, возраст геологических структур, месторасположение скоплений углеводородов.
На недавно разрабатываемых месторождениях п-ва Бузачи – Каламкасе и Каражанбасе добываются нефти, не похожие по своему составу на эмбинские, или на мангистауские нефти. По удельному весу они относятся к тяжелым, высокосмолистым, однако основное их отличие заключается в присутствии в составе группы микроэлементов главным образом ванадийпорфиринового комплекса, что позволяет отнести их к новому типу углеводородных ресурсов. По своему физико-химическому составу Кумкольские нефти легкие (плотность 0,835 г/см3), высокопарафинистые (12–16 %), малосернистые (до 0,5 %). Содержание светлых фракций при температуре 300 оС до 45 %, бензиновых до 25 %.
Присутствие в составе нефти высокомолекулярных твердых парафинов усложняет перекачку и переработку таких нефтей, ухудшает эксплуатационные качества получаемых нефтепродуктов, например одну из важных характеристик топлив – температуру застывания.
Содержание парафинов в сырых нефтях Казахстана изменяется в зависимости от их нефтематеринского происхождения в весьма широких пределах. Большая часть парафина, содержащегося в сырой нефти, особенно мангистауской, выкипает в том же температурном интервале, что и масляные дистилляты. Поэтому разделить парафины и масла в процессе переработки нефти невозможно. Это очень сложный и длительный процесс, так как в масляных фракциях содержатся главным образом парафины нормального строения, а в высококипящих фракциях и остаточных продуктах преобладают парафиновые углеводороды изостроения микрокристаллического характера. С этой целью в работе для переработки высокопарафинистых нефтей использована комплексная очистка, включающая карбамидную депарафинизацию и обработку полимерными молекулярными ситами.
Весовым методом изучали адсорбцию опытных партий Каражанбасской, Кумкольской и Каламкасской нефтей полимерными молекулярными ситами (цеолитами). В табл. приведены данные по адсорбционной способности слоя цеолита в различных режимах фильтрации жидкой фазы через слой цеолита.
Величина удельной поверхности и размер переходных пор полимерных молекулярных сит во многом определяется дисперсностью частиц, которая, в свою очередь, зависит от совершенства кристаллической структуры. В текстуре высокодисперсных образцов наряду с переходными порами можно предположить наличие небольшого количества микропор (r = 10–15 Å).
В экспериментах была исследована адсорбционная способность цеолитов вплоть до 50 % адсорбтива. В табл. 1, 2 приведены некоторые результаты экспериментов.
Таблица 1 – Данные по адсорбционной способности цеолита (1%-ного адсорбтива) Т:Ж=1:2
п/п № |
Адсорбтив |
Исходная концентрация адсорбтива, % |
Время прохождения, мин. |
Концентрация адсорбата, % |
1 |
Кумкольская нефть |
|||
в т.ч. бензин прямогонный |
1 |
48 |
0,75 |
|
дизельная фракция |
1 |
59 |
0,88 |
|
2 |
Каламкасская нефть |
|||
в т.ч. бензин прямогонный |
1 |
64 |
0,74 |
|
дизельная фракция |
1 |
66 |
0,69 |
|
3 |
Каражамбасская нефть |
|||
в т.ч. бензин прямогонный |
1 |
55 |
0,77 |
|
дизельная фракция |
1 |
58 |
0,73 |
Таблица 2 – Данные по адсорбционной способности цеолита (10%-ного адсорбтива) Т:Ж=1:5
п/п № |
Адсорбтив |
Исходная концентрация адсорбтива, % |
Время прохождения, мин. |
Концентрация адсорбата, % |
1 |
Кумкольская нефть |
|||
в т.ч. бензин прямогонный |
10 |
8 |
0,19 |
|
дизельная фракция |
10 |
12 |
3,51 |
|
2 |
Каламкасская нефть |
|||
в т.ч. бензин прямогонный |
10 |
9 |
0,24 |
|
дизельная фракция |
10 |
12 |
3,72 |
|
3 |
Каражамбасская нефть |
|||
в т.ч. бензин прямогонный |
10 |
9 |
0,21 |
|
дизельная фракция |
10 |
11 |
3,91 |
Из экспериментальных данных видно, что оптимальным для проведения эксперимента является соотношение твердой и жидкой фазы 1:5, в связи, с чем все дальнейшие эксперименты по исследованию адсорбционных характеристик растворов разных нефтей были продолжены при соотношении твердой и жидкой фазы 1:5.

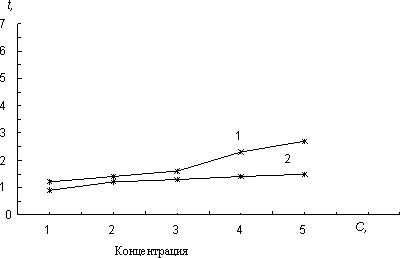

Рис.1. Зависимость времени истечения фракций Кумкольской нефти
от исходной концентрации
1– бензин прямогонный; 2 – дизельная фракций
Для исследования адсорбционных характеристик цеолита использовали растворы исследуемых нефтей в т.ч. бензин прямогонный и дизельные фракции 10, 20, 30, 40, 50 %-ных концентраций. Характерные данные зависимости времени истечения от концентраций растворов приведены на рисунках 1, 2, 3.

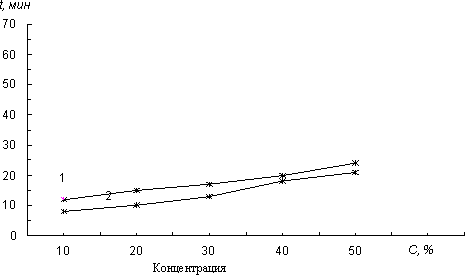

Рис.2. Зависимость времени истечения фракций Каламкасской нефти
от исходной концентрации
1 – бензин прямогонный; 2 – дизельная фракций
Изучение адсорбции опытных партий Кумкольской, Каламкасской и Каражанбасской нефтей на цеолите был применен газохроматографический метод, позволяющий получить точные значения концентрации при заполнении поверхности – примерно и ниже. Измерения проводили на хроматографе Хром-4. Количество пробы, вводимой в испаритель колонки хроматографа, выбирали такое, чтобы степень заполнения поверхности составляла ≈ 0,005.
Обработка хроматографических данных позволили построить диаграммы приведенные ниже.
На рис. 3 приведена характерная диаграмма, иллюстрирующая результаты исследования эффективности очистки растворов опытных партий различных нефти различных месторождений в слоях цеолитных молекулярных сит.

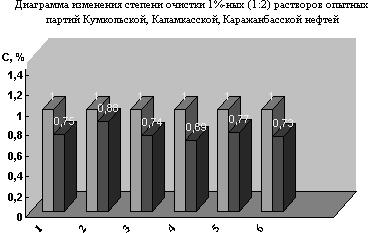

Рис. 3. Степени очистки нефтяных фракций в слоях цеолитов
1 – бензин прямогонный Кумкольской нефти, 2 – дизельная фракция Кумкольской нефти, 3- бензин прямогонный Каламкасской нефти, 4 – дизельная фракция Каламкасской нефти, 5 – бензин прямогонный Каражанбасской нефти, 6 – дизельная фракция Каражанбасской нефти
Результаты проведенных исследований убедительно свидетельствуют, что разработка методов и аппаратуры для адсорбциия нефтянных фракций в слоях цеолитных молекулярных сит имеет большие перспективы. Поэтому дальнейшие исследования будут направлены на отработку технологических режимов и создание аппаратурного обеспечения процессов.
Литература
Р.Ф.Зайкина., Н.К.Надиров, А.С.Айдарбаев// Нефть и газ, №1,2001,с.69-71
Соколов В.А., Торочешников Н.С., Кельцев Н.В. Молекулярные сита и их применение. М., «Химия», 1984, 155 с.
МирскийЯ- В. и др. Синтетические цеолиты и их применение в нефте переработке и нефтехимии. М., ЦНИИТ Энефтехим, 1977. 89 с..
Алексеева Р.В., РоманковП. Г., Лепилин В.Н.В кн.:Адсорбенты, их получение, свойства и применение. Л., «Наука», 2004,165с.
Петренко Д. С. и др. В кн.: Цеолиты и их применение. Киев, крНИИНТИ, 971,с 55—57.
Цеолиты как катализаторы (нефтехимия и др.).
Природные цеолиты могут быть использованы при катализе если присутствующие приhttp://www.gazetakoroleva.ru/?number=2008135&chnum=1&st=207&str_next=239меси не ухудшают каталитические свойства и если каталитически активные центры могут быть созданы в цеолите без активации других компонентов. Каталитическая активность пропорциональна содержанию цеолита. Клиноптилолит является единственным цеолитом на котором при гидратации ацетилена не происходит образование кислых центров, которые не желательны при каталитических превращениях.
Извлечение бензола наиболее полно протекает при модификации клиноптилолитового туфа тетраметиламмонием C4H12N+.
