25. Периферійні пристрої арм
Периферійні пристрої системи

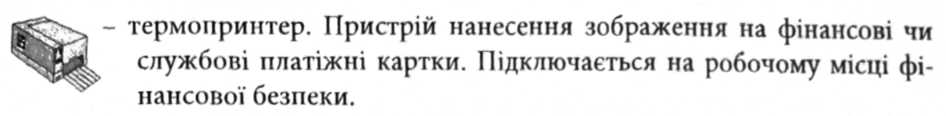

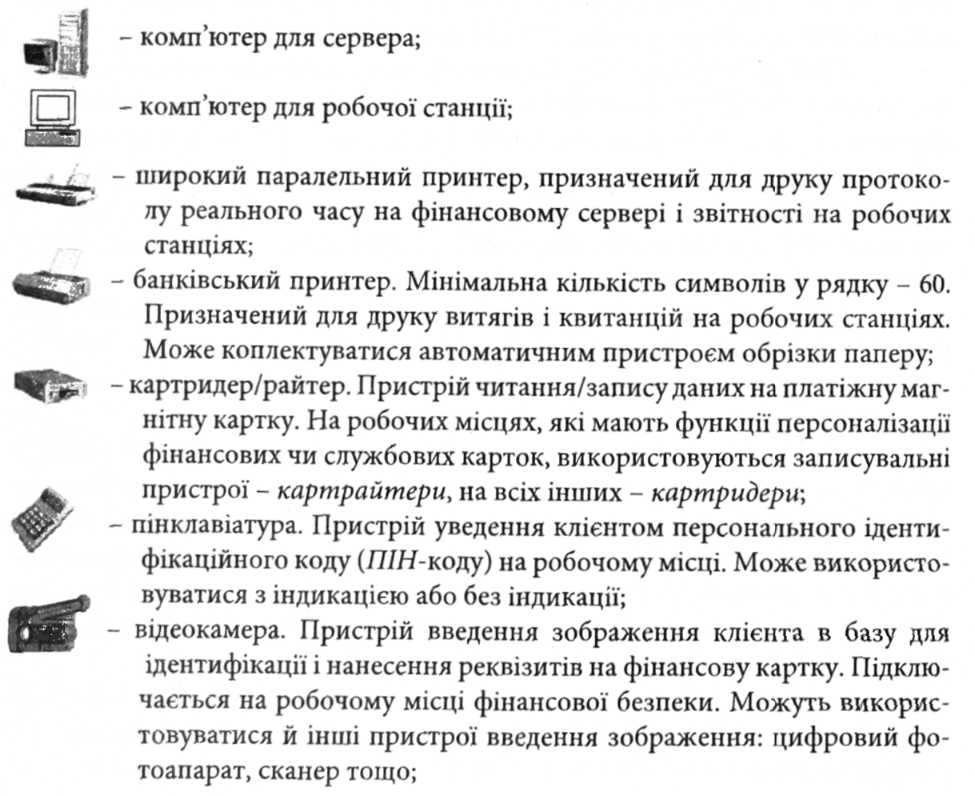

Кожне автоматизоване робоче місце може бути доукомплектоване спеціалізованими периферійними пристроями залежно від його функціонального призначення. Нижче представлено їхні умовні позначення на схемі (див. також рис. 4.63):
26. Зв'язок в системах телеобробки інформації
Связь между узлами осуществляется по каналам связи. Применяются следующие типы каналов связи:
физический, представляющий собой непосредственное проводное (кабельное) соединение и используемый при небольших расстояниях между узлами (до нескольких сотен метров);
телефонный, имеющий пропускную способность до 9600 бит/с;
широкополосный, представляющий собой высокоскоростной канал со скоростью передачи информации до 1 Гбит/с.

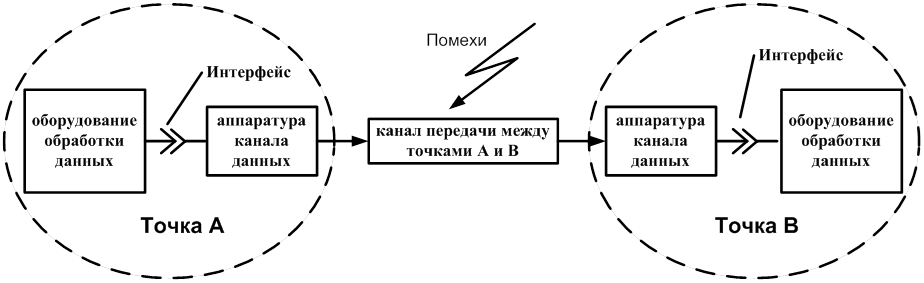

Любая система передачи данных (СПД) может быть описана через три основных своих компонента. Такими компонентами являются передатчик (или так называемый «источник передачи информации»), канал передачи данных и приемник (также называемый «получателем» информации).
Оборудование обработки данных (ООД) - это обобщенное понятие, используемое для описания оконечного прибора пользователя или его части. ООД может являться источником информации, ее получателем или тем и другим одновременно. ООД передает и (или) принимает данные, используя аппаратуру канала данных (АКД) и канала передачи (DTE) - Data Terminal Equipment.
В зависимости от типа передаваемых сигналов различают два больших класса каналов связи: цифровые и аналоговые.
27. Модель взаємодії відкритих систем (osi)
Эталонная модель OSI (Open Society Institute), представляет собой 7-уровневую сетевую иерархию, разработанную Международной организацией по стандартам (International Standardization Organization - ISO).
Эта модель содержит в себе 2 различных модели:
горизонтальную модель на базе протоколов, обеспечивающую механизм взаимодействия программ и процессов на различных машинах;
вертикальную модель на основе услуг, обеспечиваемых соседними уровнями друг другу на одной машине.
В горизонтальной модели двум программам требуется общий протокол для обмена данными.
В вертикальной - соседние уровни обмениваются данными с использованием интерфейсов API.
Модель является международным стандартом для передачи данных.
В ней выделяются семь уровней, которые выполняют следующие свойства:
Физический. Получает пакеты данных от вышележащего канального уровня и преобразует их в оптические или электрические сигналы бинарного потока.
Канальный. Управление каналом передачи данных, т.е. формирование кадров, управление доступом к среде передачи, передача данных по каналу, обнаружение ошибок в канале и их коррекция.
Сетевой. Маршрутизация, т.е. сегментирование и объединение блоков данных, управление потоками данных, обнаружение ошибок и сообщение о них.
Транспортный. Обеспечение сквозного обмена данными между системами.
Сеансовый. Поддержка диалога между удаленными процессами, т.е. обеспечение соединения и разъединения этих процессов, реализация обмена данных между ними.
Представительный. Согласование представления и интерпретация передаваемых данных.
Каждый уровень определяется группой стандартов, которые включают в себя две спецификации:
Протокол - это набор правил и форматов, определяющих взаимодействие объектов одного уровня модели.
Сервис, обеспечиваемый для вышестоящего уровня.
