Декарбонизаторы с деревянной хордовой насадкой
Gдк, м3/ч |
Диаметр мм |
Размер досок,мм |
Прозоры между досками |
fc, м3/м3 |
f, м2/м3 |
dэ , м |
10 |
565 |
5013 |
20 |
0,793 |
44,4 |
0,072 |
15 |
690 |
5013 |
20 |
0,814 |
41,8 |
0,078 |
20 |
805 |
5013 |
20 |
0,793 |
41,5 |
0,076 |
30 |
980 |
5013 |
20 |
0,802 |
39,8 |
0,081 |
40 |
1130 |
5013 |
20 |
0,808 |
38,7 |
0,084 |
50 |
1260 |
8013 |
20 |
0,823 |
32,7 |
0,101 |
75 |
1550 |
8013 |
20 |
0,825 |
32,7 |
0,101 |
100 |
1790 |
8013 |
20 |
0,827 |
32,1 |
0,106 |
150 |
2190 |
8013 |
20 |
0,831 |
30,9 |
0,108 |
200 |
2530 |
12013 |
20 |
0,840 |
28,1 |
0,120 |
250 |
2830 |
12013 |
20 |
0,841 |
28,0 |
0,120 |
300 |
3100 |
12013 |
20 |
0,842 |
27,8 |
0,121 |
350 |
3340 |
12013 |
20 |
0,844 |
27,5 |
0,123 |
400 |
3580 |
12013 |
20 |
0,843 |
27,5 |
0,123 |
Таблица 2.2.3.
Декарбонизаторы с насадкой из керамических колец Рашига
Gдк, м3/ч |
Диаметр, мм |
Площадь поперечного сечения, м2 |
15 |
565 |
0,25 |
25 |
730 |
0,417 |
50 |
1030 |
0,833 |
75 |
1260 |
1,25 |
100 |
1460 |
1,67 |
125 |
1630 |
2,08 |
150 |
1790 |
2,5 |
200 |
2060 |
3,33 |
250 |
2315 |
4,17 |
300 |
2520 |
5,0 |
400 |
2920 |
6,69 |
550 |
3430 |
9,23 |

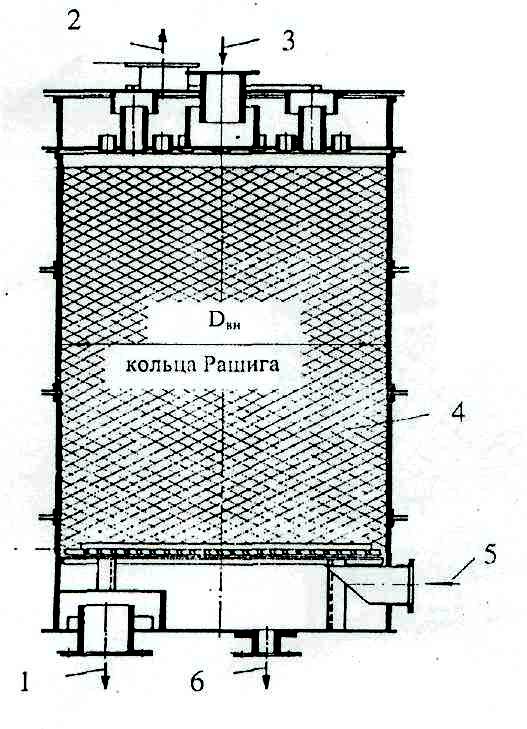

Рис.2.2.2.(а) Колонка декарбонизатора с кольцами Рашига
1-выход декарбонизированной воды
2-выход воздуха
3- выход декарбонизированной воды
4-насадка из колец Рашига
5-вход воздуха
6-спуск в дренаж
