Характеристика различных насадок
Тип насадки |
Размеры элемента насадки в мм |
Количество элементов в 1 м3 |
Удельная поверхность насадки в м2/м3 |
Вес в кг/м3 |
Допустимая плотность орошения насадки, м3/м2час |
Кольца Рашига |
25253 |
53200 |
204 |
532 |
90 |
Гравий круглый |
42 |
14400 |
80,5 |
- |
90 |
Кокс кусковой |
43 |
14000 |
77 |
455 |
90 |
Кокс кусковой |
41 |
15250 |
86 |
585 |
90 |
Кокс кусковой |
29 |
27700 |
110 |
660 |
60 |
Кокс кусковой |
24 |
64800 |
120 |
600 |
50 |

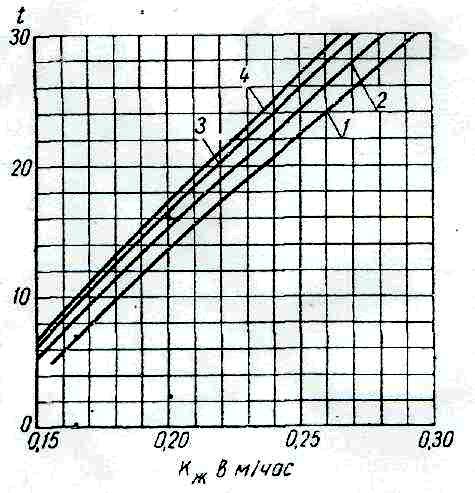

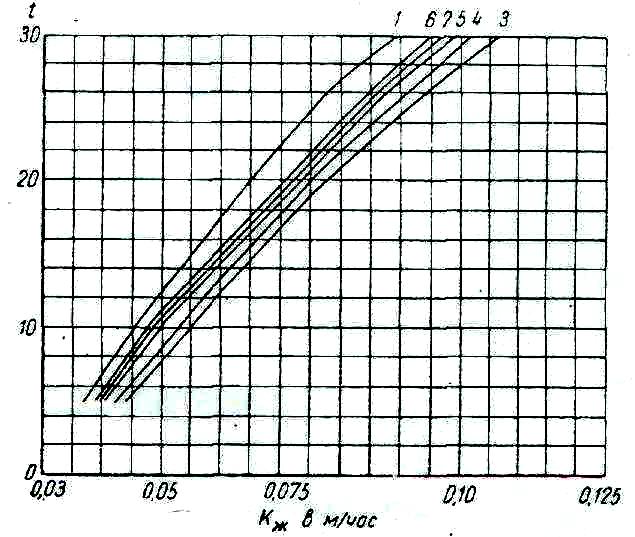

Рис. 6 График зависимости Кж= f(t) Рис. 7 График зависимости
для различных насадок: Кж= f(t) для расчета
1 – для колец Рашига 25253 мм; контактных градирен при 2 – для гравия средним размером 42 мм; различных загрузках;
3 – для кокса средним размером 43 мм; плотность орошения насадки
4 – для кокса средним размером 41 мм. 10 м3/м2 час. Плотность орошения насадок 90 м3/м2 час. 1 – кольца Рашига 25253 мм;
2 – гравий средним размером 42 мм;
3 – кокс средним размером 41 мм;
4 – то же 41 мм;
5 – то же 29 мм;
6 – то же 24 мм.

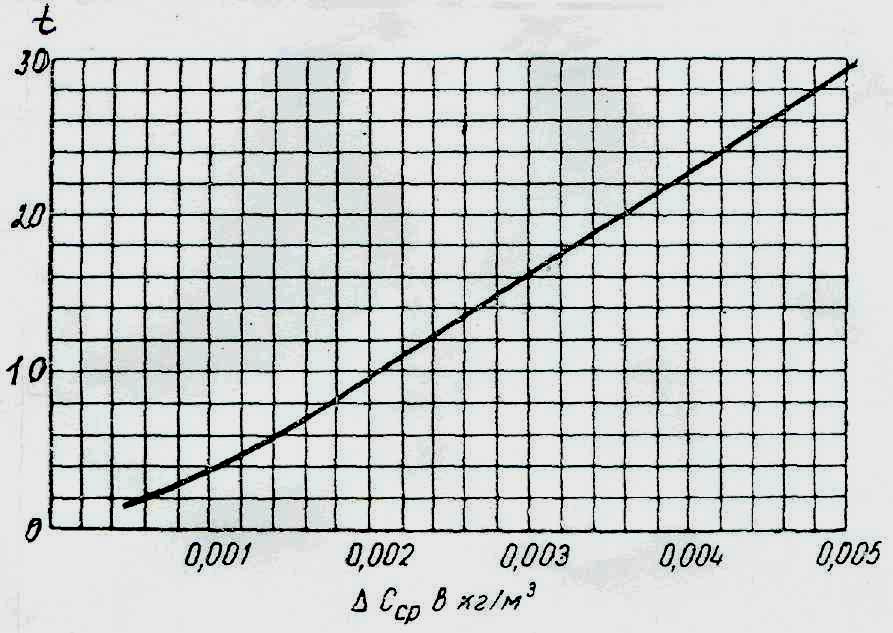

Рис. 8 Зависимость Сср от начальной и конечной концентрации кислорода в воде.

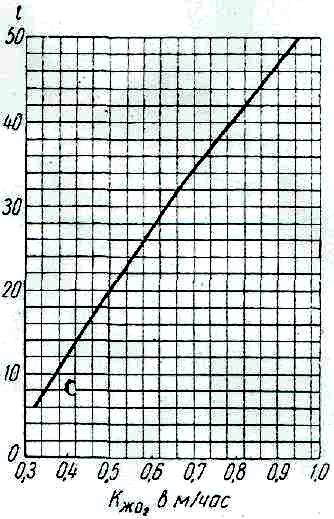

Рис.10 График КжО2= f(t) при
плотности орошения
насадки 50 м3/м2 час

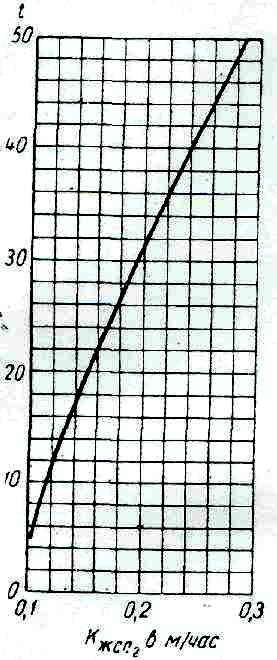

и кольцах Рашига Рис. 9 График КжСО2= f(t)
25253 мм при плотности орошения насадки 50 м3/м2 час
и кольцах Рашига 25253 мм
Таблица 7.
Растворимость кислорода в воде в г/м3 при парциальном давлении его 1 ат
Температура воды, оС |
Растворимость О2 в воде, г/м3 ат |
0 |
69,5 |
5 |
60,7 |
10 |
53,7 |
15 |
48,0 |
20 |
43,4 |
25 |
39,3 |
30 |
35,9 |
35 |
33,2 |
40 |
30,8 |
45 |
28,6 |
50 |
26,6 |
Рис. 11 График для определения давления, соответствующего точке кипения воды при данной ее температуре.
.
Рис. 12 Значение Сср в зависимости от начального содержания H2S
в воде при конечном содержании его 0,1 мг/л
Таблица 8.
Производительность дегазатора, м3/час |
f, м2 |
f0,324, м2 |
Производительность дегазатора, м3/час |
f, м2 |
f0,324, м2 |
10 |
0,167 |
0,56 |
300 |
5,01 |
1,68 |
20 |
0,334 |
0,70 |
350 |
5,83 |
1,77 |
30 |
0,501 |
0,80 |
400 |
6,68 |
1,85 |
40 |
0,668 |
0,88 |
450 |
7,50 |
1,92 |
50 |
0,835 |
0,94 |
500 |
8,35 |
1,99 |
75 |
1,25 |
1,07 |
600 |
10,0 |
2,11 |
100 |
1,67 |
1,18 |
700 |
11,7 |
2,22 |
150 |
2,50 |
1,35 |
800 |
13,4 |
2,32 |
200 |
3,34 |
1,48 |
900 |
15,0 |
2,40 |
250 |
4,17 |
1,59 |
1000 |
16,7 |
2,49 |
Таблица 9.
Растворимость СО2 при
парциальном давлении 1 ат
Температура воды в оС |
Растворимость углекислоты в г/м3 |
10 |
2318 |
15 |
1971 |
20 |
1689 |
25 |
1450 |
30 |
1250 |
35 |
1106 |
40 |
974 |
45 |
862 |
50 |
762 |

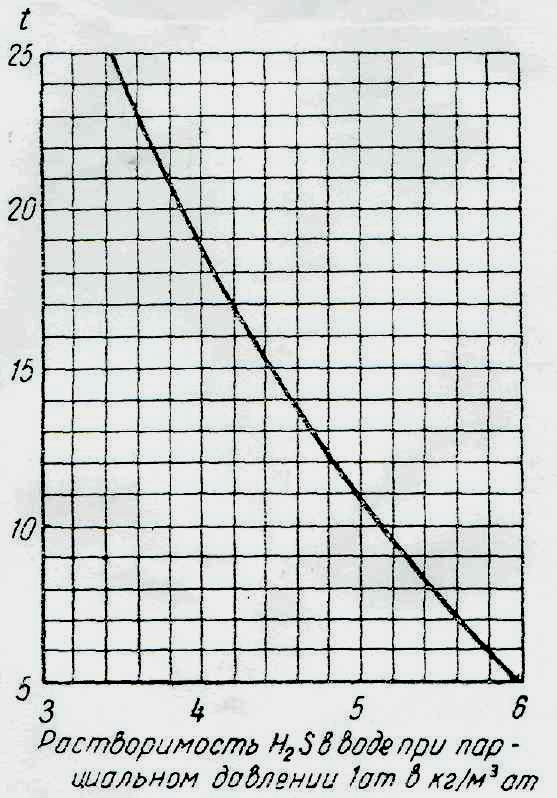

Рис. 13 Растворимость H2S в
воде в зависимости
от ее температуры при
парциальном давлении
H2S, равном 1ат

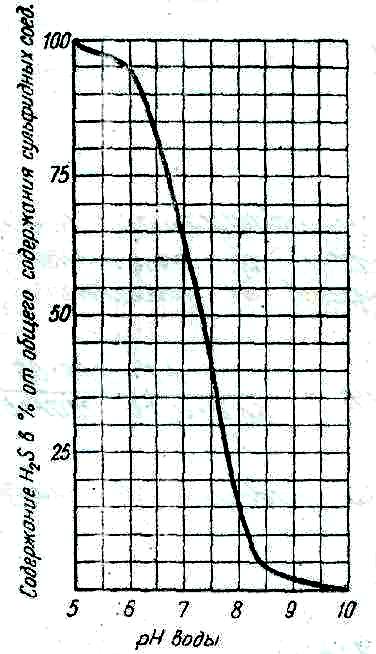

Рис. 14 Содержание H2S в от общей
концентрации сульфидных соединений
в зависимости от pH воды
