Задание
amin = 0 B;
amax = 25.6 B;
Fc = 6·106 Гц;
j = 131;
Вид модуляции АМ;
N0 = 2.41·10-10 B2/Гц;
Способ приема когерентный.
ИС Д Кодер Мод Линия
связи Дем Дек ФВ
Источник сообщений
Источник сообщений выдает сообщение а(t), представляющее собой непрерывный стационарный случайный процесс, мгновенные значения которого в интервале а min a max распределены равномерно, а мощность сосредоточена в полосе частот от 0 до Fc.
-
Аналитические выражения и график одномерной плотности вероятности мгновенных значений сообщения а(t).
С учетом численных значений и из условия нормировки функции плотности вероятности получаем
;
.
Окончательно
-
Мат. ожидание и дисперсия сообщения а(t).
Мат. ожидание .
Дисперсия .
-

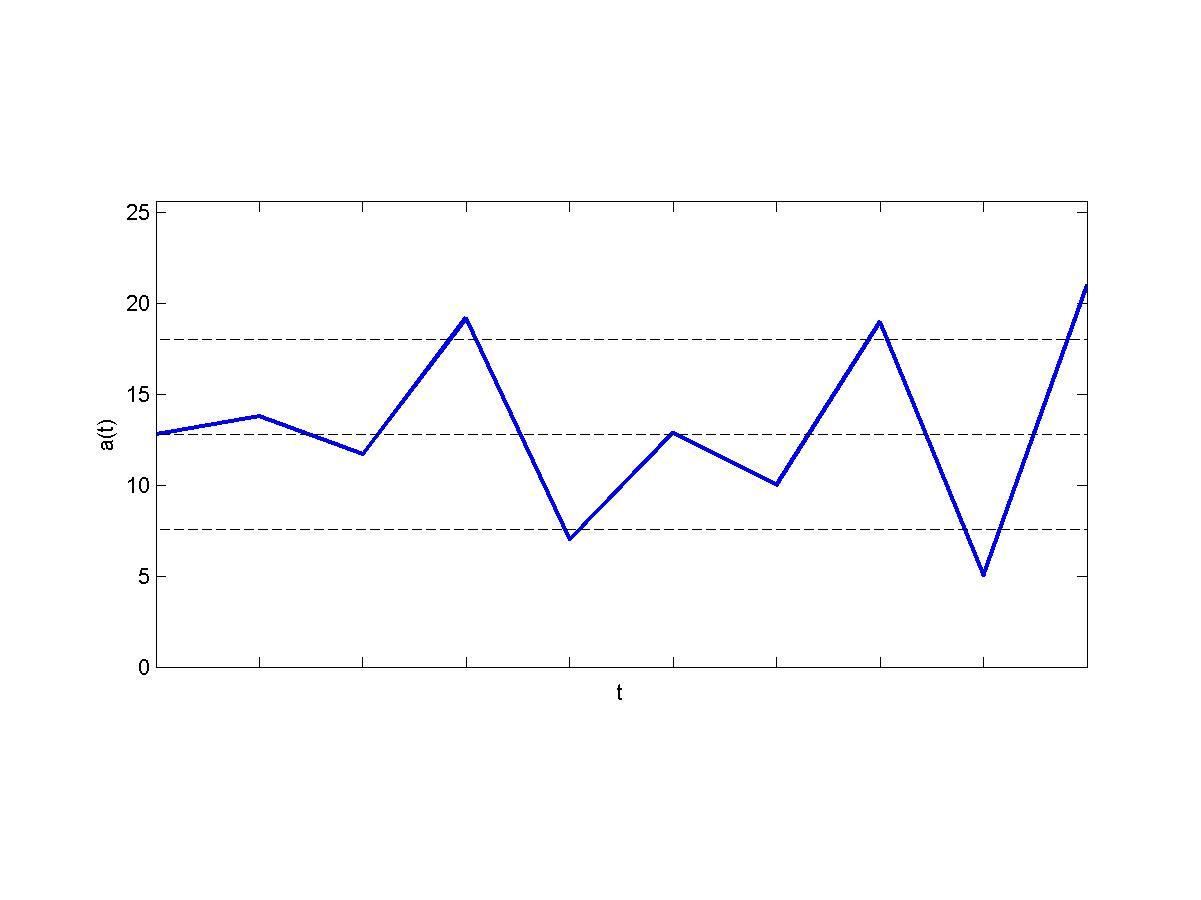

График случайного процесса с обозначенными максимальным значением сигнала, математическим ожиданием и среднеквадратичным отклонением.
Дискретизатор
Передача непрерывного процесса осуществляется дискретными методами. Для этого сообщение а(t) дискретизируется по времени и квантуется по уровню с равномерным шагом. Шаг квантования по уровню а= 0,1В.
-
Шаг дискретизации по времени (t).
По теореме Котельникова
-
Число уровней квантования (L).
-
Средняя мощность шума квантования.
.
-
Энтропия и производительность дискретизатора как источника дискретного сообщения с объемом алфавита L (Н, Н’), считая отсчеты, взятые через интервал t независимыми.
По формуле Шеннона
, где — вероятность i-го символа, определяемая по формуле .
Отсюда H=1 бит/символ.
Производительность
Кодер
Кодирование осуществляется в два этапа.
1.Производится примитивное кодирование каждого уровня квантованного сообщения k– разрядным двоичным кодом.
2. К полученной k-разрядной двоичной кодовой комбинации добавляется r проверочных символов, обеспечивающих исправление одиночной ошибки k-разрядной комбинации (кодирование по Хэммингу). Формируется [k,r] код.
В результате этих преобразований на выходе кодера образуется синхронная двоичная случайная последовательность b(t) (синхронный случайный телеграфный сигнал), состоящая из последовательности биполярных импульсов единичной высоты, причем положительные импульсы в ней соответствуют символу «0», а отрицательные – символу «1» кодовой комбинации.
-
Число разрядов кодовой комбинации примитивного кода k, необходимое для кодирования всех L уровней квантованного сообщения.
-
Избыточность кода при использовании кодирования Хэмминга.
3. Записать двоичную кодовую комбинацию, соответствующую передаче j-го уровня, считая, что при примитивном кодировании на первом этапе j-му уровню ставится в соответствие двоичная кодовая комбинация, представляющая собой запись числа j в двоичной системе счисления. В полученной кодовой комбинации указать информационные и проверочные разряды.
j = 131; его двоичная комбинация, занимающая k=8 разрядов:
Проверочные символы располагаются на позициях,
где =0, 1, 2, …
В нашей комбинации проверочные символы будут располагаться на 1, 2, 4, 8 позициях:
b12 |
b11 |
b10 |
b9 |
b8 |
b7 |
b6 |
b5 |
b4 |
b3 |
b2 |
b1 |
1 |
0 |
0 |
0 |
* |
0 |
0 |
1 |
* |
1 |
* |
* |
Ненулевые позиции: b3, b5, b12.
Нулевые позиции: b6, b7, b9, b10, b11.
|
8 |
4 |
2 |
1 |
3 |
0 |
0 |
1 |
1 |
5 |
0 |
1 |
0 |
1 |
12 |
1 |
1 |
0 |
0 |
r |
1 |
0 |
1 |
0 |
Следовательно, закодированная комбинация с учетом проверочных символов выглядит следующим образом:
1 0 0 0 1 0 0 1 0 1 1 0
Осуществим проверку.
|
8 |
4 |
2 |
1 |
2 |
0 |
0 |
1 |
0 |
3 |
0 |
0 |
1 |
1 |
5 |
0 |
1 |
0 |
1 |
8 |
1 |
0 |
0 |
0 |
12 |
1 |
1 |
0 |
0 |
r |
0 |
0 |
0 |
0 |
Просуммировав коды позиций с ненулевыми битами, получаем 0, что является признаком корректного блока данных.
-
Число двоичных символов, выдаваемых кодером в единицу времени Vn и длительность двоичного символа T.
Vn = n/∆t ≈ 1.44·108 бит/с; T = 1/Vn = 0.694·10-8 с.
