Практическая работа №2

Тема: Расчет цилиндрической зубчатой передачи

Цель работы:

1 Выбрать твердость, термообработку и материал зубчатой передачи.

2 Определить допускаемые контактные напряжения.

3 Определить допускаемые напряжения на изгиб.

4 Выполнить проектный расчет зубчатой передачи.

5 Выполнить проверочный расчет зубчатой передачи.

Рисунок 1 – Зубчатая передача

Исходные данные

ВАРИАНТ

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Вращающий

момент, Т2, Нм

189

200

187

185

220

215

210

212

218

225

228

224

222

226

227

Угловая скорость, ω2

25

24,5

23,9

24,2

26

25,2

23,6

26

27

26

26,5

27

26,5

27

26,8

Передаточное число, u

4

3,15

4

4

3,15

4

4

3,15

4

4

4

3,15

4

4

4

Условия работы

Lh=12∙103ч.

Передача нереверсивная. Нагрузка постоянная.

Последовательность выполнения расчета косозубой передачи .

см. Приложение 1

см. Приложение 2

см.Приложение 3

см. [2, c.326]

см. приложение 4

П риложение 1

Приложение 2

Приложение 3

Приложение 4

Выбираем материалы со средними механическими характеристиками: для шестерни и колеса.

1.1 Определение допускаемых контактных напряжений

Определение коэффициента долговечности для зубьев шестерни и колеса по формуле [2,с.55]:

, (1)

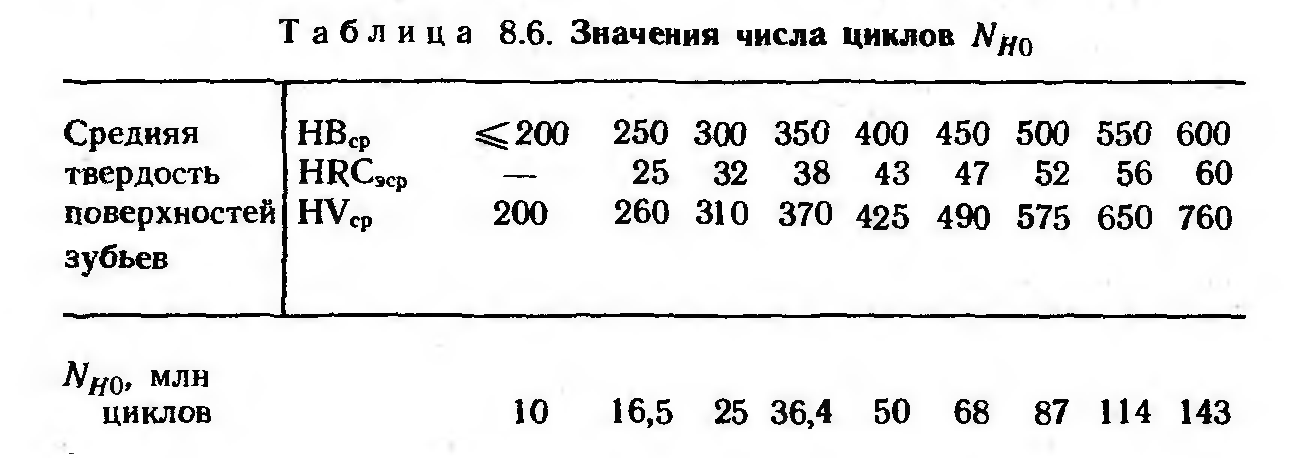

где NHO-число циклов перемены напряжения,

N- число циклов перемены напряжений за весь срок службы,

N=573∙ω ∙LH , (2)

где ω-угловая скорость вала,

LH- срок службы привода,

Определение допускаемых контактных напряжений.

Для шестерни:

[]1=14 HRC +170 , (3)

Для колеса:

[]HO2=1,8НВ+67, (4)

Определение допускаемых контактных напряжений

Для шестерни:

[]H1=KHL1∙[]HO1 (5)

Для колеса:

[]H1=KHL2∙[]HO2 (6)

Для косозубых колес расчетное допускаемое контактное напряжение:

(7)
