Определение изгибающих моментов от подвижной нагрузки (т)
Величина изгибающего момента вычисляется по формуле:
. (1)
Определим моменты от веса тележки в каждом из сечений 0,1l, 0,2l и т.д., с учетом того, что один из сосредоточенных грузов располагается над вершиной линии влияния, а второй занимает положение, указанное на рис.14 в.
кНм;
кНм;
кНм;
кНм;
кНм.
Наибольшие значения изгибающих моментов для сечений балки от Т показаны на рис. 14 г.
Определим изгибающие моменты от равномерно распределенной нагрузки.
Момент в сечении х определяется по формуле
. (2)
Тогда
кНм;
кНм;
кНм;
кНм;
кНм.
Значение Мq для сечений балки от q показано на рис. 14 д.
Вычислим суммарные величины моментов в сечениях от сосредоточенных сил и равномерной нагрузки (рис. 14 е) по формуле
. (3)
кНм;
кНм;
кНм;
кНм;
кНм.
Таким образом, расчетной величиной для балки является
М = 1880 кНм = 188000 кНсм.
Требуемый момент сопротивления балки для этого усилия
см3.
Построение линий влияния поперечной силы
Берем проекции сил на ось z.
У равнение равновесия левой части балки (рис. 15 а)
Рис. 15
; .
Уравнение справедливо на участке 0,1l x l.
При x = 0,1l QА = 0,9; при x = l QA = 0.
Уравнение равновесия правой части балки.
. Уравнение справедливо на участке 0 x 0,1l.
. При x = 0 QA = 0; при x = 0,1l QA = -0,1.
Строим линию влияния QA (рис. 14 ж).
Линии влияния поперечных сил в сечениях В, С, Д и К строятся аналогично.
Ординаты линий влияния Q:
в сечении x = 0 ордината Q0 = 1;
в сечении А (x = 0,1l) ордината QА = 0,9;
в сечении В (x = 0,2l) ордината QВ = 0,8;
в сечении С (x = 0,3l) ордината QС = 0,7;
в сечении Д (x = 0,4l) ордината QД = 0,6;
в сечении К (x = 0,5l) ордината QК = 0,5.
Определим расчетные усилия в каждом из указанных сечений с учетом того, что одна из сосредоточенных сил располагается над вершиной линий влияния (рис. 14 ж).
Поперечная сила от сосредоточенных сил определяется по формуле
. (4)
Тогда
кН;
кН;
кН;
кН;
кН;
кН.
Значения Q от Т приведены на рис. 14 з.
Поперечная сила от действия распределенной нагрузки q в сечениях определяется по формуле:
. (5)
;
;
;
;
;
.
Значения Q от q приведены на рис. 14 и.
Расчетные значения поперечных сил от сосредоточенных и равномерно распределенных нагрузок определяются по формуле
. (6)
Q0 = QP0 +Qq0 = 76,6 + 240 = 316,6 кН;
QА = QPА +QqА = 68,6 + 192 = 260,6 кН;
Qв = QPв +Qqв = 60,6 + 144 = 204,6 кН;
Qс = QPс +Qqс = 52,6 + 96 = 148,6 кН;
Qд = QPд +Qqд = 44,6 + 48 = 92,6 кН;
Qк = QPк +Qqк = 36,6 + 0 = 36,6 кН.
Значение Q приведены на рис. 14 к.
Расчетной величиной для определения касательных напряжений в середине пролета является поперечная сила, равная 36,6 кН.
2.4Использование линий влияния для определения усилий в заданном сечении от системы сосредоточенных и распределенных неподвижных нагрузок
Пусть на сооружение действует нагрузка, состоящая из нескольких параллельных сосредоточенных сил Р1, Р2, Рn и распределенной нагрузки с интенсивностью q.
Требуется определить влияние этой нагрузки на некоторую величину Z (это может быть изгибающий момент М, поперечная сила Q или продольное усилие N), для которой линия влияния известна (рис. 16 б).
Рис. 16
Ординаты линии влияния у1, у2, уn выражают величину усилия в исследуемом сечении от единичного груза, стоящего над соответствующей ординатой.
Если над данной ординатой у1 стоит не единичный груз, а груз Р1, то усилие в исследуемом сечении от груза Р1 будет у1Р1, от груза Р2 – у2Р2, от груза Рn – уnРn. Подобные рассуждения справедливы для любого количества сосредоточенных сил.
Распределенную нагрузку можно представить как совокупность элементарных сосредоточенных сил qdx. Каждая элементарная сила вызывает в исследуемом сечении усилие ухqdx. Для равномерно распределенной нагрузки q = const, а для треугольной распределенной нагрузки интенсивность ее зависит от x.
Общее усилие в исследуемом сечении от любой системы нагрузок равно сумме усилий от отдельных сосредоточенных сил и распределенных нагрузок, т.е.
, (7)
где .
Учитывая, что q = const, а ,
,
где – площадь, ограниченная линией влияния и расположенная под нагрузкой (на рис. 16 б заштрихована).
В большинстве случаев можно пользоваться формулой с двумя первыми членами, так как в практике редко встречаются нагрузки, распределенные по сложному закону:
, (8)
где n и m – количество сосредоточенных сил и распределенных нагрузок.
Примечания:
- если направление нагрузки совпадает с направлением единичного груза, от которого построена линия влияния, то соответствующее слагаемое записывается в формулу (8) со знаком «плюс». Если эти направления противоположны друг другу, то соответствующее слагаемое записывается со знаком «минус»;
- ординаты линии влияния уi записываются со своими знаками;
- если площадь состоит из разных участков с разными знаками, то под величиной понимается алгебраическая сумма площадей этих участков;
- формула (8) применяется только в тех случаях, когда расчетная схема конструкции допускает применение принципа независимости действия сил (на основании принципа независимости сил влияние всей совокупности сил будет равно: ).

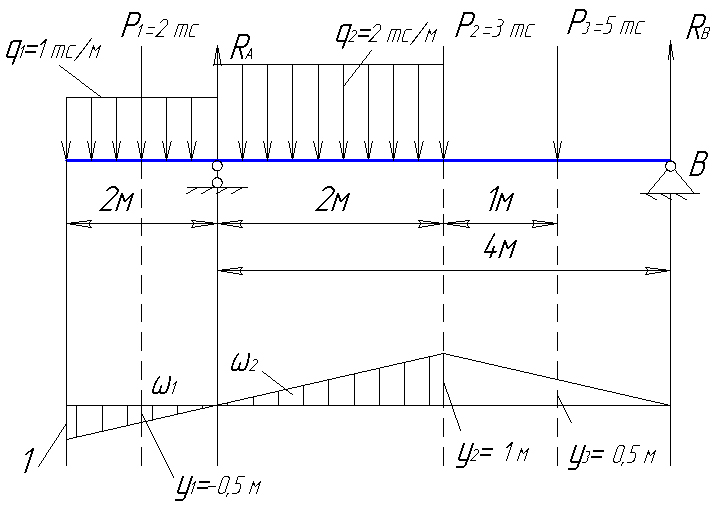

Пример 1. Определить с помощью линий влияния изгибающий момент посредине пролета балки от системы нагрузок (рис. 17).
Рис. 17
Решение. Строим линию влияния Ма =2 для сечения посредине пролета. Под левой опорой откладываем a = 2 м. Ординаты под сосредоточенными грузами определяем из подобия треугольников: у1 = -0,5 м; у2 = -1,0 м; у3 = 0,5 м. Находим площади:
; .
Общее усилие .
Изгибающий момент
тсм.
Пример 2. У балки, изображенной на рис. 18, найти поперечную силу в сечении a = 1 м с помощью линии влияния.
Решение. Строим линию влияния поперечной силы Qа=1 для сечения a = 1 м (рис. 18). Определяем величины ординат: ; ; .
Находим площади ; .
Рис. 18
Поперечная сила
тсм.
