Версия 1394b.
В настоящее время идут работы над 1394b версией стандарта. Изменения коснутся всего, в том числе физической составляющей (кабелей и разъёмов).

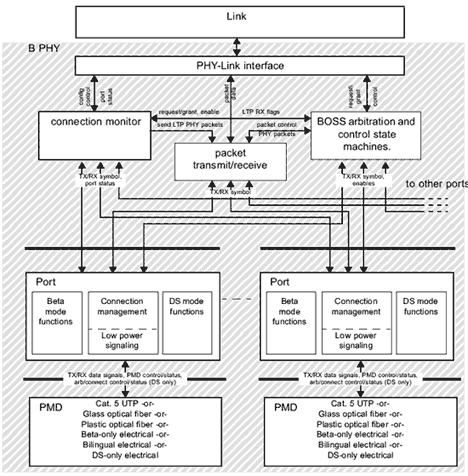

Главное, что в 1394b, это появление новых скоростей, в 800 и 1600 мегабит в секунду (возможно, и 3200 мбит/сек), и увеличение максимальной длины кабеля до 50, 70 и даже до 100 метров. Изменились разъёмы, которые могут использоваться, и кабели. В 1394b могут применяться даже простые UTP кабели 5 категории, но только на скоростях до 100 мбит/сек. Для достижения максимальных скоростей на максимальных расстояниях предусмотрено использование оптики (fiber optics), пластмассовой - для длины до 50 метров, и стеклянной - для длин до 100 метров. Архитектура 1394b устройства выглядит так:

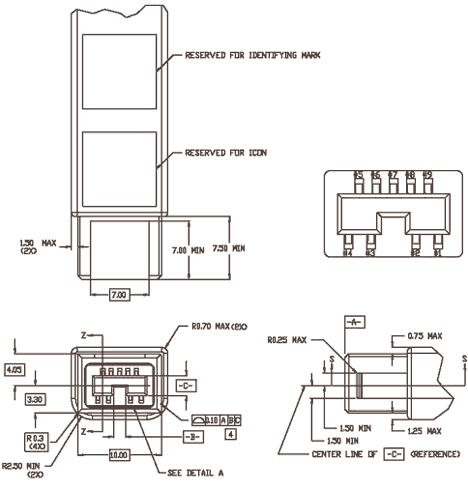

Для обеспечения обратной совместимости, в 1394b устройствах возможно использование старых разъёмов, но "чистое" 1394b устройство будет использовать свой, новый разъём, который не похож ни на один из используемых ранее. Означает ли это, что не будет никакой возможности подключить устройство со старым интерфейсом к новому? Подобные опасения уже высказывались с появлением четырёхконтактных фишек для IEEE 1395. Тем не менее, ничего подобного не произошло, появились 4 на 6 IEEE 1394 кабеля, которые полностью решали проблему. Логически и электрически 1394b устройства должны быть обратно совместимыми с своими предшественниками, поэтому никаких проблем в кабеле новый разъём/старый разъём я не вижу. Тем не менее, разъёмы изменились. Фотографий новых разъёмов у меня нет, поэтому придётся ограничится их чертежами, взятыми из драфта спецификации.
Кроме этого, 1394b будет full-duplex стандартом (в отличии от теперешнего 1394), поэтому в нём будет использоваться новый метод арбитража. В отличии от 1394 и 1394а, где главным арбитром во всех спорах из за шины было корневое устройство в дереве, в 1394b такие права может получить то устройство, которому они наиболее нужны. Новый метод арбитража называется BOSS (Bus Owner/Supervisor/Selector). Конечно же, наряду с этим, поддерживаются и методы арбитража из 1394 и 1394а. Рассмотрим новый метод подробнее.
Bus Owner/Supervisor/Selector.

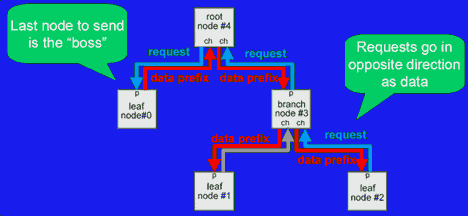

Этот метод арбитража может работать только в 1394b среде. То есть, если в сети есть хоть одно старое устройство, для арбитража будет применяться старый метод. Принципиальная схема BOSS метода выглядит так:
Принцип работы прост: устройство, которому требуется переслать данные, постоянно шлёт запросы. В результате, когда предыдущий BOSS заканчивает передачу, то ждущее и шлющее запросы устройство оказывается последним, пославшим запрос (все остальные либо уже закончили либо ещё не начали передачу), и получает права BOSS. Что означает, что пока передаёт данные - оно контролирует шину. Как только передача закончена, то устройство остаётся BOSS до тех пор, пока кто-то ещё не пошлёт запрос на передачу. Как только запрос послан - пославшее его устройство немедленно становится BOSS. Эта схема может работать только благодаря full-duplex природе 1394b, ибо, в противном случае, постоянно гуляющие по сети запросы помешали бы передаваемым данным.
Заключение.
Как можно заметить, возможностей IEEE 1394 вполне хватает не только для настоящего, но и для обозримого будущего. Это и высокая пропускная способность (причем нет видимых причин для того, чтобы ее нельзя было увеличить, если потребуется), и гибкость конфигурации, и простота использования, и, что тоже довольно важно, вполне приемлемая цена.
