Внешний вид.
IEEE 1394 позволяет передавать данные на скорости 98.304 Mbit/sec. Кроме этого, возможна передача в 2-x (196.608 Mbit/sec) и 4-x (393.216 Mbit/sec) режимах.
Первоначально появились чипы, которые способны работать только на 100 Мбитах (хотя спецификация позволяла и больше), но 200 и 400-мегабитные чипы не заставили себя долго ждать. Несмотря на такой кажущийся беспорядок, пользователи не должны испытывать ни малейших неудобств (это было одно из обязательных условий, которое ставилось перед разработчиками). Поэтому IEEE 1394 позволяет в одной сети использовать самые разные устройства одновременно. Причём, пользователю не придётся беспокоиться о том, что он может неправильно их подключить. Подключать можно что угодно, и в каких угодно сочетаниях, железки сами разберутся, кто с кем и на какой скорости может "разговаривать".

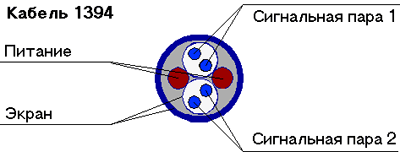

Кабель IEEE 1394 состоит из шести проводов, из них два идет на питание, а две другие пары предназначены для передачи сигнала. Каждая витая пара и весь кабель в целом экранированы.
Провода питания рассчитаны на ток до 1.5 А при напряжении от 8 до 40 V, поддерживают работу всей шины, даже когда некоторые устройства выключены. Они также делают ненужными кабели питания во многих устройствах. Не так давно инженеры Sony разработали еще более тонкий четырехпроводный кабель, в котором отсутствуют провода питания. Этот так называемый AV-разъем будет связывать небольшие устройства, как листья с ветками 1394. Коннекторы шины IEEE 1394 очень напоминают разъемы шины USB
Выбору разъёма, к которому должны подключаться IEEE 1394 устройства, было уделено самое пристальное внимание, ведь от разъёма в немалой степени зависит то, насколько удобно будет пользоваться новым интерфейсом. Разъём должен быть небольшим, но в то же время прочным, должен обеспечивать надёжное соединение, но в то же время легко соединяться-отсоединяться даже вслепую. Всем требованиям удовлетворил разъём, используемый в Nintendo GameBoy.
Как видно из фотографии, все контакты выведены в середину разъёма, а снаружи защищены толстым ободком из твёрдой пластмассы. Надёжность этой схемы доказана многими GameBoy, беспощадно растерзанными детьми разных возрастов.
Но даже такой продвинутый и удобный разъём не всех удовлетворил. В самом деле, зачем нам тянуть за собой две питающих жилы там, где подключенное устройство имеет собственное питание. Действительно незачем, решили разработчики и на свет появился новый, четырёхконтактный разъём. Этот новый разъём хоть и не обеспечивал такого надёжного соединения как традиционный шестиконтактный, зато позволял сэкономить место, что немаловажно на портативных устройствах. Кроме этого, кабель без двух дополнительных жил, ответственных за питание, можно сделать ещё тоньше и дешевле. Особо "по вкусу" четырёхконтактные разъёмы пришлись производителям компактных DV камер, и именно их можно увидеть на большинстве таких камер.
Производители материнских плат включают в свои последние решения поддержку обоих разъёмов:
брекет из комплекта материнской платы Asus P4B-533-E
